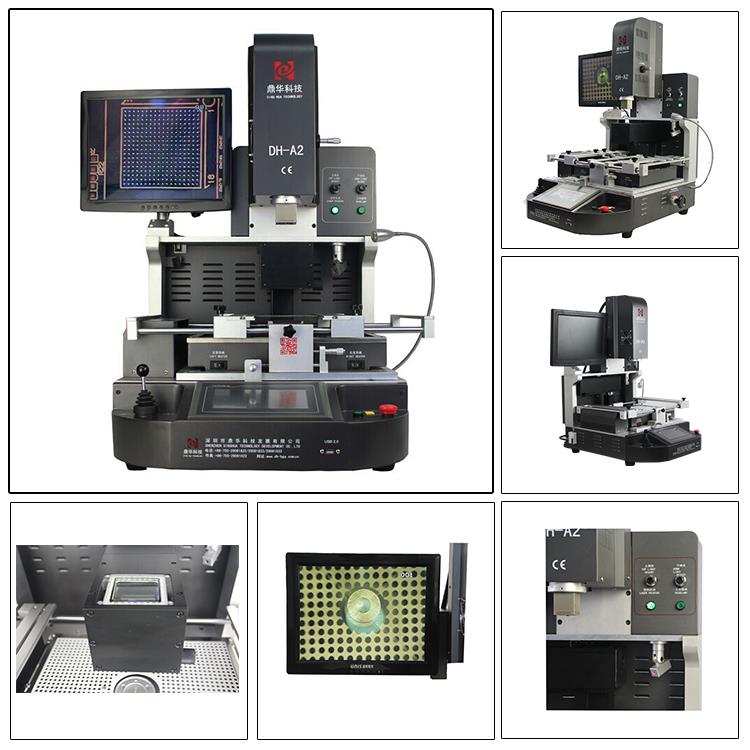

Uirlisí Deisiúchán Lámhleabhar

Uirlisí Uathoibrithe Deisiúchán Motherboard

1. Uirlisí Deisiúcháin Uisce Feidhmchláir Mháracha a Chur i bhFeidhm

Obair le gach cineál motherboards nó PCBA.

Solder, reball, ag díothú cineál éagsúil sceallóga: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sliseanna LED.

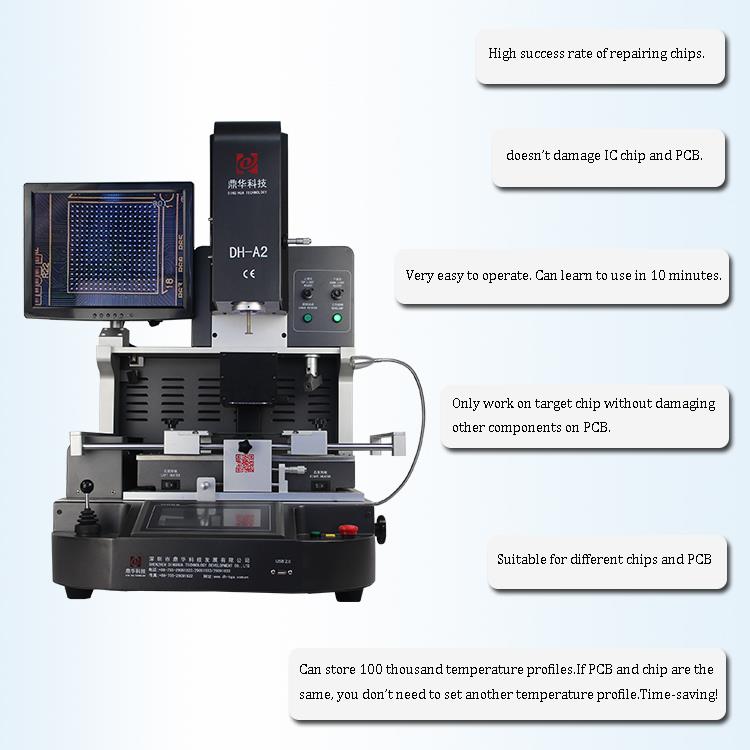

Gnéithe 2.Product Uirlisí Deisiúchán Uathoibríoch Motherboard

3. Soláthar Uirlisí Uathoibrithe Uisce Deisiúcháin

4.Díomhairí Uirlisí Deisiúchán Uisce- Mháithreachais

5. Cá háit a roghnaíonn tú ár n- Uirlisí Uathoibríoch Deisiúchán Máirseáil ?

6.Teistiméireacht ar Uirlisí Uathoibrithe Uisce Deisiúcháin

OL, E-MARK, CCC, FCC, CE ROHS deimhnithe. Idir an dá linn, tá an córas cáilíochta feabhsaithe agus foirfe, tá Dinghua tar éis deimhniú iniúchta ar an láthair ISO, GMP, FCCA, C-TPAT a rith.

7. Uirlisí Deisiúchán Uathoibríoch Uisce Deisiúcháin agus Loingsiú

8.Sealbhú le haghaidh Uirlisí Uathoibríoch Deisiúchán Máirseáil

DHL / TNT / FEDEX. Más mian leat téarma loingseoireachta eile, inis dúinn. Tabharfaimid tacaíocht duit.

9. Téarmaí Íocaíochta

Aistriú bainc, Western Union, Cárta Creidmheasa.

Inis dúinn más gá duit tacaíocht eile.

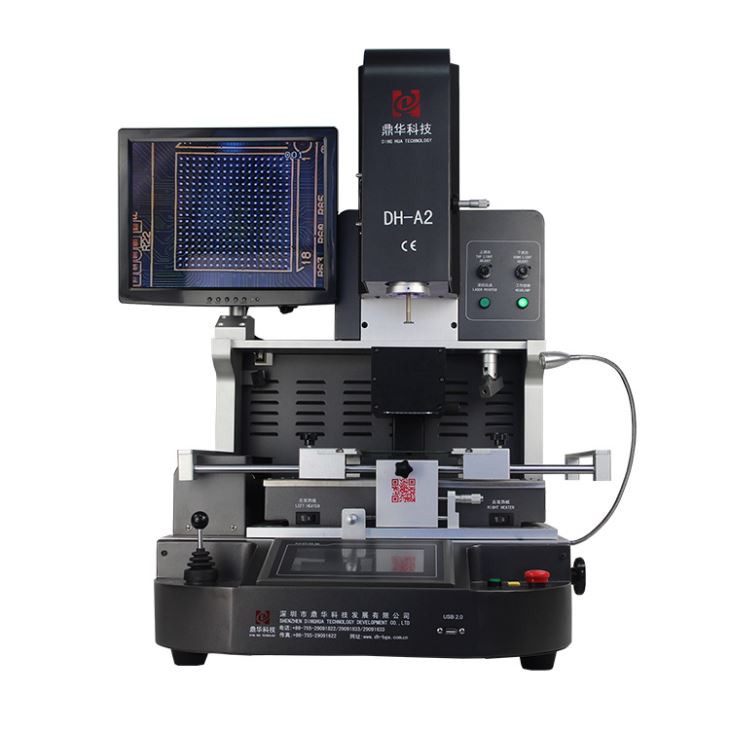

10. Cén chaoi a n-oibríonn Uirlisí Uathoibríoch Deisiúcháin Mháistir-Mháistir DH-A2?

11. Eolas gaolmhar

Is éard atá i máthairchlár den chuid is mó ná bord ciorcad agus comhpháirteanna éagsúla air.

Bord ciorcad

Tá ríthábhacht le cláir chiorcaid PCB do gach boird ríomhaireachta. Braitheann sé le chéile roinnt sraitheanna ábhar roisín le chéile agus tá an taobh istigh déanta as scragall copair. Tá an bord ciorcad PCB ginearálta roinnte ina cheithre shraith. Tá sraitheanna comhartha ag an dá shraith barr agus bun. Is é an dá shraith lár an eitleán talún agus an ciseal cumhachta. Cuirtear na sraitheanna talún agus cumhachta i lár, ionas gur féidir na línte comhartha a cheartú go héasca. . Is féidir le roinnt boird a bhfuil riachtanais níos airde acu teacht ar 6-8 sraithe nó níos mó.

2. Sliseanna Droichead Thuaidh

Is é Chipset an croílár den mháistirchlár. De ghnáth bíonn sé roinnte i dTuaisceart an Droichid agus sa Droichead Theas de réir staid an mháistirchláir. Mar shampla, is é 82845GE an chipset i845GE Intel.

Sceall Droichead Thuaidh GMCH agus ICH4 (FW82801DB) Sliotán Droichead Theas; agus VIA

Tá an chipset KT400 comhdhéanta de sliseanna KT400 Thuaidh Droichead agus sliseanna an Droichid Theas, mar shampla VT8235 (tá táirgí sliseanna aonair ann, mar shampla SIS630 / 730, etc.), ina bhfuil an sliseanna Droichead Thuaidh an príomh-droichead, is féidir a úsáid go ginearálta le sliseanna éagsúla Droichead Theas chun feidhmeanna agus feidhmíocht éagsúla a bhaint amach.

3. Sliotán Droichead Theas

Úsáidtear sliseanna an Droichid Theas go príomha chun nascadh le feistí I / O agus feistí ISA, agus tá sé freagrach as idirghabhálacha a bhainistiú agus le bealaí DMA chun an fheiste a dhéanamh níos éifeachtaí. Soláthraíonn sé KBC (Rialaitheoir Méarchláir), RTC (Rialaitheoir Clog Real Time), USB (Uilíoch Sraithuimhir Bus), Ultra

Tacaíocht do tharchur sonraí DMA / 33 (66) EIDE agus ACPI (Ard-Bhainistíocht Fuinnimh), etc., gar don sliotán PCI.

4. Soicéad LAP

Is é soicéad an LAP áit a bhfuil an próiseálaí suiteáilte ar an motherboard. Is iad Socket370 agus Soicéad den chuid is mó atá sna soicéid CPU príomhshrutha.

478, Soicéad 423 agus Soicéad A éagsúla. Ina measc tacaíonn Socket370 le PIII agus le Celeron, CYRIXIII agus próiseálaithe eile; Soicéad

Tá an 423 le haghaidh próiseálaí luath Pentium 4, agus is é an Soicéad 478 don phróiseálaí reatha phríomhshrutha Pentium 4.

5. Sliotán cuimhne

Is é an sliotán cuimhne nuair atá an chuimhne suiteáilte ar an motherboard. Is iad na sliotáin chuimhne coitianta atá ann faoi láthair cuimhne SDRAM, sliotáin chuimhne DDR, agus sliotáin cuimhne RDRAM neamh-phríomhshrutha eile EDO eile. Ba chóir a thabhairt faoi deara go bhfuil bioráin éagsúla, voltais agus feidhmeanna feidhmíochta ag sliotáin chuimhne éagsúla. Ní féidir cuimhní éagsúla a úsáid go hidirmhalartú ar shliotáin chuimhne éagsúla. Le 168 líne de chuimhne SDRAM agus 184 líne DDR

Cuimhne SDRAM, is é an difríocht is mó sa chuma go bhfuil dhá bhearnaí sa mhéar óir cuimhne SDRAM, agus níl ach cuimhne amháin SDR SDRAM ann.

Sliotán 6.PCI

PCI (comhpháirt imeallach

Idirnascadh) Bus is bus áitiúil a thug Intel Corporation isteach. Sainíonn sé bus sonraí 32-giotán agus is féidir é a leathnú go 64 giotán. Soláthraíonn sé comhéadan nasc le haghaidh cártaí grafaicí, cártaí fuaime, cártaí líonra, cártaí teilifíse, MODEM agus feistí eile. Is é 33MHz a minicíocht oibriúcháin bhunúsach agus is é 132MB / s an ráta tarchuir uasta.

Sliotán 7.AGP

Calafort luasghéaraithe grafaicí AGP (Grafaicí Luathaithe

Port) comhéadan le haghaidh cártaí luasaire 3D (cártaí grafaicí 3D). Tá sé ceangailte go díreach leis an sliseanna droichead ó thuaidh den mháistirchlár, agus cuireann an comhéadan ar chumas an próiseálaí físeáin ceangal díreach a dhéanamh leis an bpríomh-chuimhne ar an gcóras, ag seachaint cobhsaíocht an chórais trí bhus PCI bandaleithead cúnga, ag méadú luas tarchurtha na grafaicí 3D sonraí, agus ag laghdú an chuimhne i gcás cuimhne nach leor. Is féidir an príomh-chuimhne ar an gcóras a ghairm, mar sin tá ráta aistrithe an-ard aige, nach bhfuil inchomparáide le bus cosúil le PCI. Is féidir an comhéadan AGP a rangú go príomha i AGP1X / 2X / PRO / 4X / 8X.

Comhéadan 8.ATA

Úsáidtear an comhéadan ATA chun feistí a cheangal ar nós dioscaí crua agus thiomáineann optúla. Is é ATA33 / 66/100/133 an comhéadan IDE príomhshrutha, agus is é Ultra a dtugtar ATA33 freisin.

DMA / 33, prótacal DMA shioncrónach arna fhorbairt ag Intel Corporation. Úsáidtear tarchur IDE Traidisiúnta taobh amháin den chomhartha chun sonraí a tharchur chun sonraí a tharchur, agus Ultra.

Úsáideann an DMA an dá thaobh den chomhartha a chuireann tús le sonraí nuair a tharchuirtear sonraí, agus mar sin tá luas aistrithe 33MB / S ann.

9. comhéadan tiomáint flapach

Tá 34 bioráin san iomlán ag an gcomhéadan tiomáint floppy. Mar a thuigeann an t-ainm, úsáidtear é chun tiomáint dhiosca flapach a nascadh. Tá a cruth níos giorra ná an comhéadan IDE.

10. Soláthar cumhachta soicéad cumhachta agus motherboard

Tá dhá chineál den tsócmhainn chumhachta den chuid is mó de AT soicéid chumhachta agus de shóicíní cumhachta ATX, agus tá dhá shraith ag cuid de na motherboards ag an am céanna. Cuireadh deireadh le hiarratais ar soicéad ar feadh i bhfad. Glacann an soicéad cumhachta ATX 20-port dearadh frith-iontrála, nach sruthán an motherboard cosúil leis an soláthar cumhachta AT. Ina theannta sin, de ghnáth tá soláthar cumhachta agus ciorcad rialtóir voltais ar an motherboard in aice leis an soicéad cumhachta.
