Meaisín Athoibrithe BGA Scáileán Tadhaill IR

Scáileán tadhaill IR meaisín athoibre bga Réamhamharc tapa:

Tá MACHINE ATHOIBRITHE SMD DH-A1L eqiupped le feidhm suite léasair, is féidir é a seasamh go tapa ar BGA sliseanna

agus motherboard.Má tá tú ag lorg stáisiún rework bga le haghaidh deisiú fón póca, comhghairdeas! Tá tú aimsithe

an mhonarcha bunaidh. Dinghua, b'fhéidir gurb é an branda stáisiún athoibre bga is fearr ar fud an domhain.



1. Sonraíocht



Sonraíocht
1	Cumhacht	4900W
2	Téitheoir barr	Aer te 800W
3	Téitheoir bun Téitheoir iarainn	Aer te 1200W, Infridhearg 2800W 90w
4	Soláthar cumhachta	AC220V ±10% 50/60Hz
5	Toise	640*730*580mm
6	Suíomh	Is féidir le V-groove, tacaíocht PCB a choigeartú i dtreo ar bith le daingneán uilíoch seachtrach
7	Rialú teochta	Teirmeachúpla cineál K, rialú lúb dúnta, téamh neamhspleách
8	Cruinneas teochta	±2 céim
9	Méid PCB	Uasmhéid 500*400 mm Íosmhéid 22*22 mm
10	sliseanna BGA	2**2-80*80mm
11	Spásáil sliseanna íosta	0.15mm
12	Braiteoir Teochta Seachtrach	1(roghnach)
13	Meáchan glan	45kg



2. Iarratas ar stáisiún athoibrithe DH-A1L BGA

Úsáid Iarratais do Stáisiúin Athoibrithe BGA

Tá go leor feidhmeanna éagsúla ag stáisiúin athoibrithe BGA i saol deisiúcháin agus athrú PCB. Seo cúpla ceann de

na hiarratais is coitianta.

Uasghráduithe: Tá uasghráduithe ar cheann de na cúiseanna is coitianta le hathoibriú. Seans go mbeidh ar theicneoirí páirteanna a mhalartú nó cur leo

píosaí uasghrádaithe go PCB.

Páirteanna lochtacha: Is féidir le codanna lochtacha éagsúla a bheith ag PCBanna a bhféadfadh athoibriú a bheith ag teastáil uathu. Mar shampla, d'fhéadfadh pads a fháil damáiste i rith

A bhaint BGA, d'fhéadfadh aon líon de na codanna a bheith teas-dochar nó d'fhéadfadh go mbeadh an iomarca ar neamhní solder comhpháirteacha a dhéanamh.

Cóimeáil lochtach: Is féidir le raon de bhotúin tarlú le linn an phróisis athoibre. Mar shampla, d'fhéadfadh go mbeadh an PCB mícheart

Treoshuíomh BGA nó próifíl teirmeach athoibrithe BGA nach bhfuil forbartha go maith. Más é seo an cás, is dócha go gcaithfidh an PCB dul faoi

tuilleadh athoibre chun aghaidh a thabhairt ar an gcomhthionól lochtach.



3.Cén fáth ar cheart duit stáisiún athoibre DH-A1L BGA a roghnú?





4. Eolas Gaolmhar:

Is cineál pacáistithe dromchla-suite (iompróir sliseanna) é eagar greille liathróid (BGA) a úsáidtear le haghaidh ciorcaid chomhtháite. BGA

úsáidtear pacáistí chun feistí cosúil le micreaphróiseálaithe a shuiteáil go buan. Is féidir le BGA níos mó idirnascadh a sholáthar

bioráin ná mar is féidir a chur ar phacáiste inlíne nó cothrom. Is féidir dromchla bun iomlán an fheiste a úsáid, in ionad

ach an imlíne. Ar an meán, tá na línte níos giorra freisin ná mar a bhíonn siad le cineál imlíne amháin, rud a fhágann go bhfuil feidhmíocht níos fearr ann

ag luasanna arda.



Éilíonn sádráil feistí BGA rialú beacht agus de ghnáth déantar é trí phróisis uathoibrithe. Níl feistí BGA oiriúnach

le haghaidh gléasta soicéad.

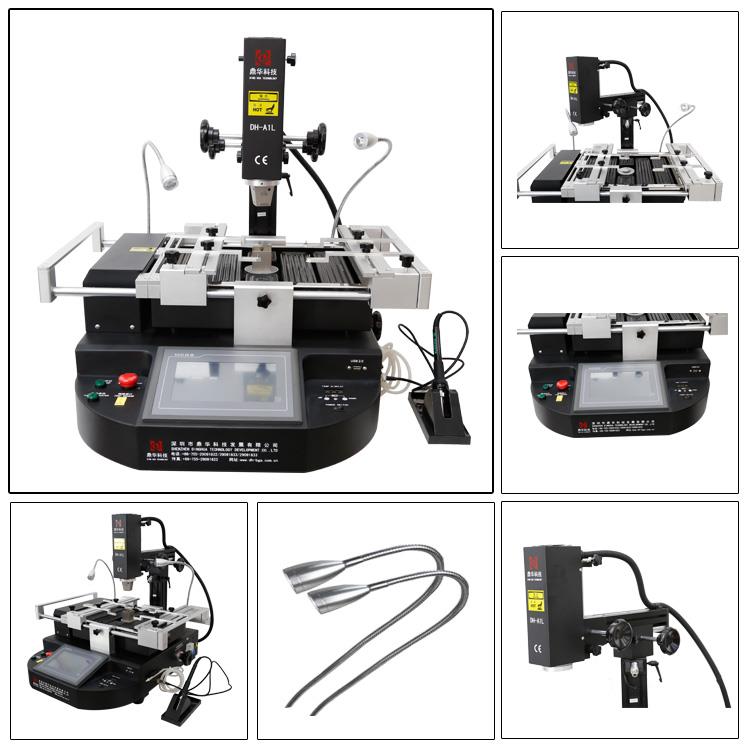

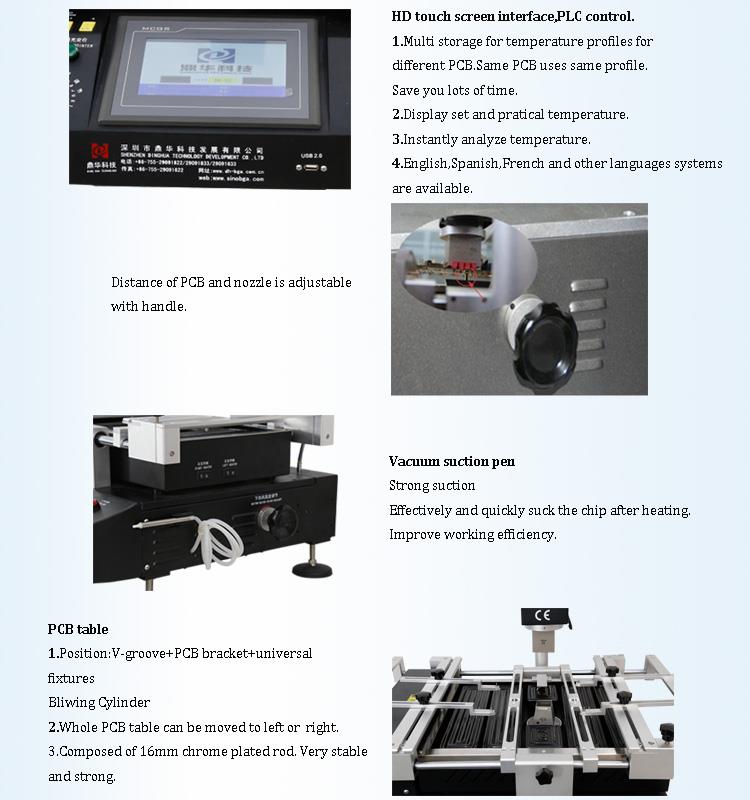

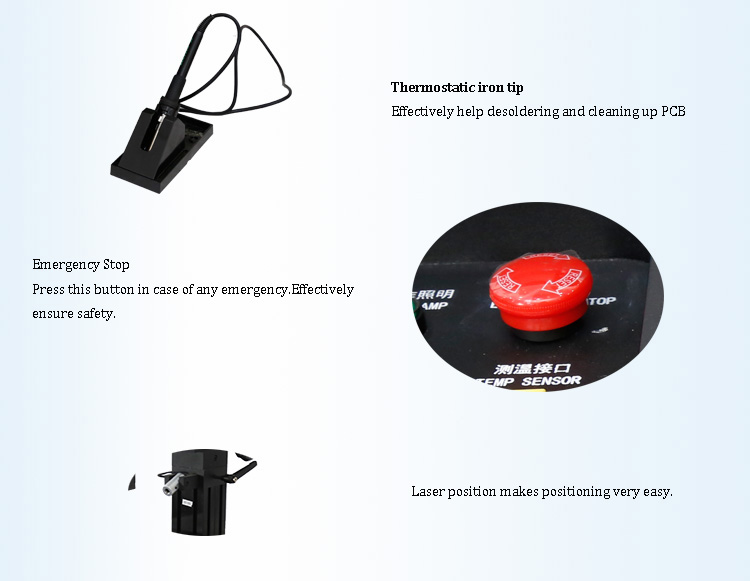

5. Íomhánna Mionsonraithe de STÁISIÚN ATHOIBRIÚCHÁIN BGA DH-A1L

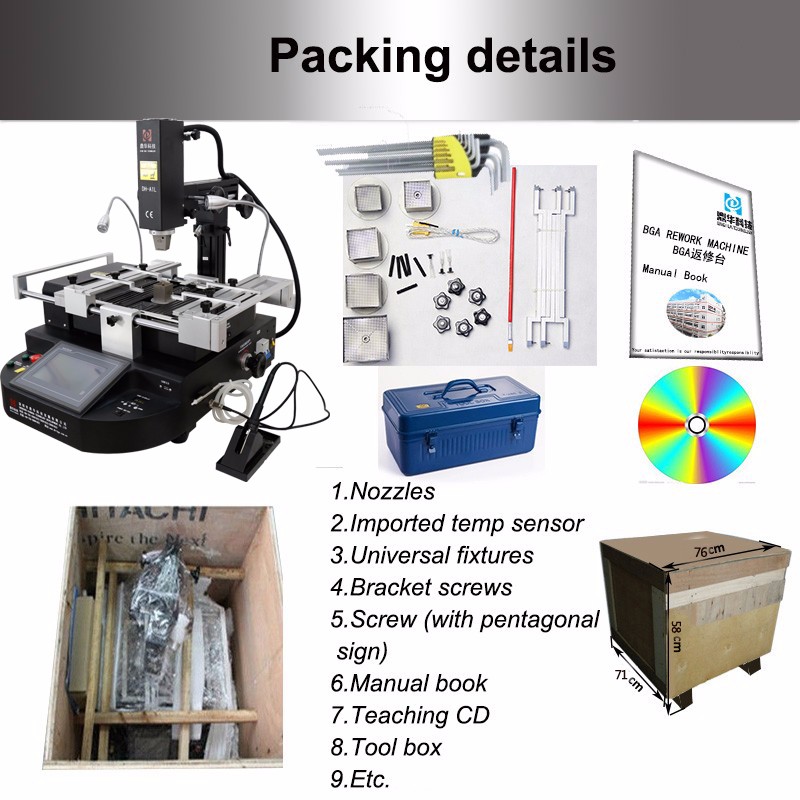

6. Pacáil & sonraí seachadta STÁISIÚN ATHOIBRIÚCHÁIN BGA DH-A1L







Sonraí seachadta STÁISIÚN ATHOIBRITHE BGA DH-A1L

Loingseoireacht:

Déanfar 1.Shipment laistigh de 5 lá gnó tar éis íocaíocht a fháil.

Loingsiú seachadta 2.Fast ag DHL, FedEX, TNT, UPS agus bealaí eile lena n-áirítear ar muir nó d'aer.







Mír 8.Similar

stáisiún athoibre bga

meaisín deisithe soghluaiste

fón póca stáisiún athoibrithe chipset BGA

Stáisiún athoibriú chipset ríomhaire tablet

stáisiún athoibrithe ródaire

ríomhaire glúine leabhar nótaí BGA córas deisithe chipset

córas sádrála deisiúcháin BGA chipset fón cliste

meaisín sádrála deisiúcháin BGA

meaisín táthú chipset BGA

Stáisiún deisiúcháin BGA

Stáisiún dí-sádrála BGA





9. Nótaí

Mar is eol dúinn go léir faoi láthair, is féidir leis an Playstation 3 (PS3) a bheith ag fulaingt ó Solas Buí an Bháis dreaded (YLOD) agus is féidir leis an Xbox 360 a bheith ag baint leis an tsaincheist.

ar a dtugtar Fáinne Dearg an Bháis (RROD). Tarlaíonn sé seo mar gheall ar locht an mhonaróra agus an bord á chruthú agus gan cuntas a thabhairt ar na méideanna ollmhóra teasa

ginte agus iad ag imirt leis an gcóras ar feadh tréimhsí fada ama.

Mar gheall ar theas ag cur béime ar an GPU (sliseanna grafacha a rialaíonn na hamhairc mhaisiúil go léir i do chluiche), an sádróir a fhoirmíonn nasc idir an sliseanna agus an

bord briseadh sa deireadh. Leis an sos seo, caithfidh do chóras an t-uafás sin Blinking Light of Death error.Reball Method Repair - Tá deisiú reball mar an gcéanna

nós imeachta mar an reflow, ach le roinnt céimeanna níos mó i gceist. In ionad an tslis a théamh agus an sádróir thíos a ligean leá, téitear an sliseanna go dtí an

pointe inar féidir é a bhaint den chlár.

Anois nuair a bhaintear an tslis, tá thart ar 200+ pointí sádrála bídeacha ann a chaithfear a ghlanadh le hiarann ​​sádrála. Ó, agus gan trácht ar go gcaithfidh tú

glan an clár mar go bhfuil 200+ pointe sádrála fágtha ón iarmhar ann freisin. Tar éis an tsaoil a ghlanadh, caithfidh tú 200+ liathróidí sádrála bídeacha a ailíniú anois ar an

sliseanna le stionsal speisialta agus mount. Ag rá go bhfuil sé éasca, ach é a dhéanamh nach bhfuil. Is é seo amháin an chuid is mó annoying agus Tógann am de reball agus tú ag doirteadh mais

líon na liathróidí ar stionsal le súil go mbeidh gach ceann de na 200+ liathróid sin ina suí i gceart ar an tslis. Tar éis é sin a dhéanamh, caithfidh tú an stionsal a bhaint agus ansin

Beidh i gcónaí a bheith ina liathróidí cúpla á knocked as áit go bhfuil tú a lorg.

Nuair a bheidh sé sin déanta, ní mór an tslis amháin a théamh go dtí an pointe a leánn na liathróidí 200+ isteach ar an tslis agus fanacht ann. Ina dhiaidh sin fanacht leat é a fhuarú. Ansin, tú

cuir ar ais ar an gclár é agus déan é a aththéamh chun an tslis a leá ar an máthairchlár. Agus anois tá córas reballed agat! Uaireanta d'fhéadfadh sé a bheith an-frustrachas má

bhí liathróid amháin misaligned fiú.
