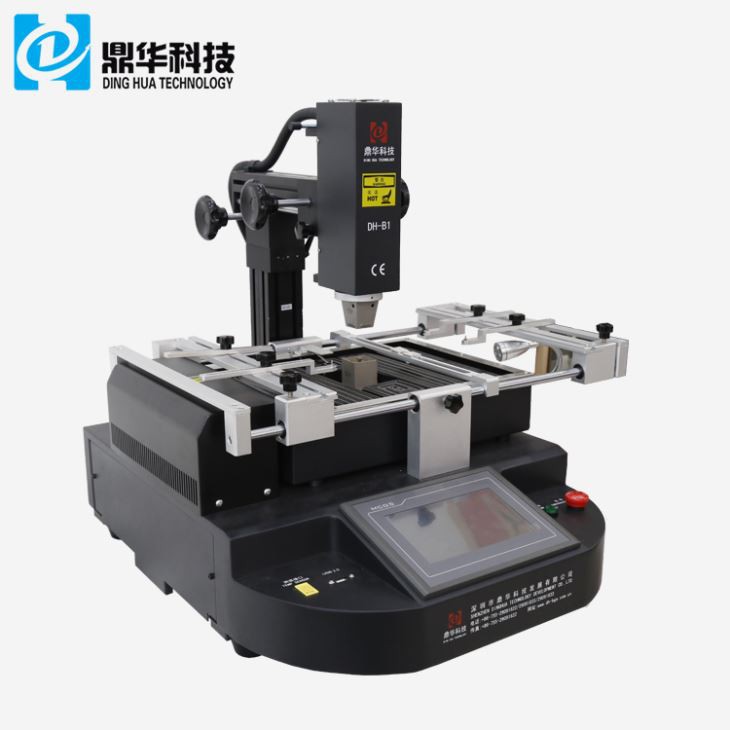

Trealamh Liachta Scáileán Tadhaill BGA Rework Machine

                                  TouchScraeinMoideachasúilEcuisleBGA RríomhobairMachine

1.Iarratas of TouchScraeinMoideachasúilEcuisleBGA RríomhobairMachine

Máthairchlár ríomhaire, fón cliste, ríomhaire glúine, bord loighic MacBook, ceamara digiteach, oiriúntóir aer, teilifís agus trealamh leictreonach eile

ó thionscal leighis, tionscal cumarsáide, tionscal gluaisteán, etc.

Oiriúnach do chineálacha éagsúla sliseanna: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sliseanna stiúir.

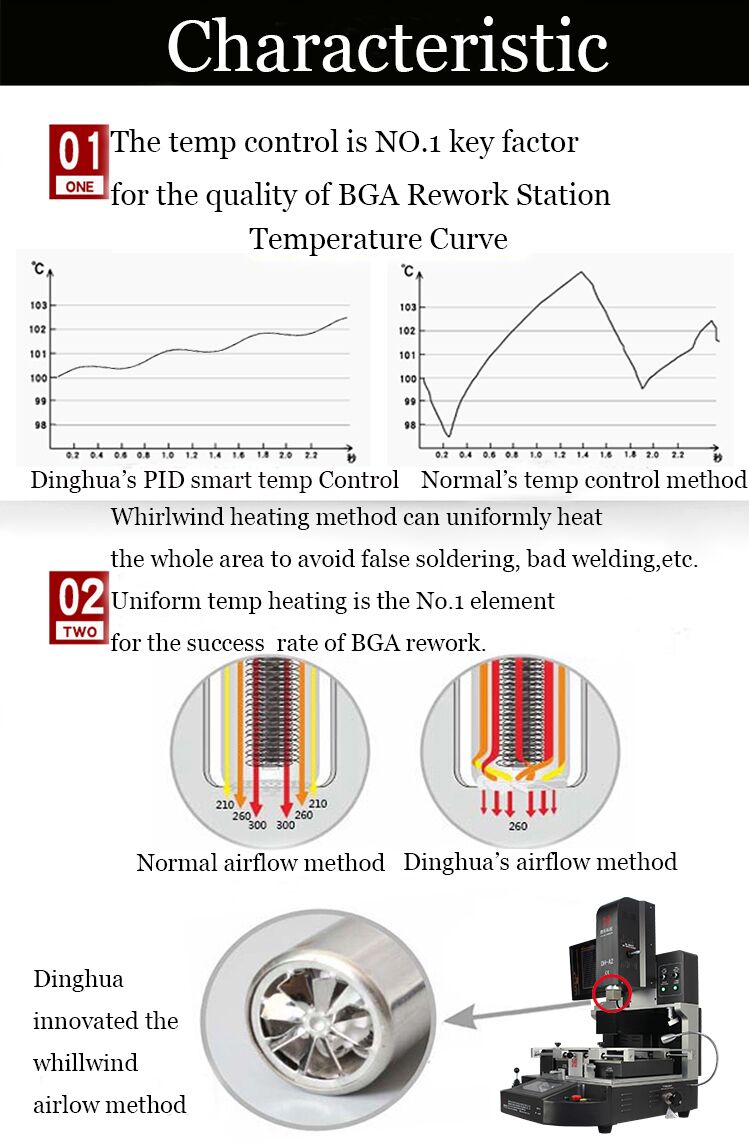

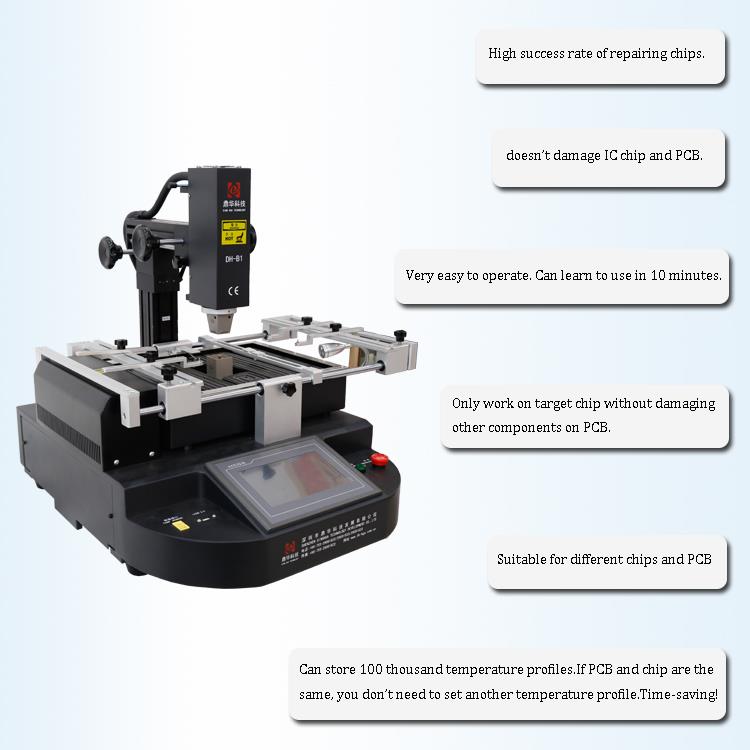

Gnéithe 2.Product of TouchScraeinMoideachasúilEcuisleBGA RríomhobairMachine

• Ráta ratha ard maidir le sliseanna a dheisiú. Cinntigh rialú teochta beacht athrú teochta de réir ábhair na liathróidí solder.

• Oibriú simplí

Déanann dearadh daonnaithe an meaisín éasca a oibriú. De ghnáth is féidir le hoibrí foghlaim conas é a úsáid i 10 nóiméad. Uimh taithí ghairmiúil speisialta

nó scileanna atá ag teastáil, a shábhálann am agus fuinneamh do do chuideachta.

• Rialú teochta beacht. Is féidir sliseanna Target a shádráil nó a dhí-dhíol ach ní dhéantar damáiste do chomhpháirteanna ar bith eile ar PCB.

• Déanann dearadh daonnaithe an meaisín éasca le feidhmiú. De ghnáth is féidir le hoibrí foghlaim conas é a úsáid i 10 nóiméad. Uimh taithí ghairmiúil speisialta

nó scileanna atá ag teastáil, a shábhálann am agus fuinneamh do do chuideachta.

• Ráthaíonn ábhair shármhaithe saolré fada.Fionnuar lucht leanúna fuaraithe tras-sreabhadh, uachtair agus bun an mheaisín go huathoibríoch chomh luath agus a bhíonn an próiseas téimh

críochnaithe, rud a sheachnaíonn meath agus dul in aois an mheaisín go héifeachtach.3-tá barántas bliana ar fáil don chóras téimh.

•Tá tacaíocht theicniúil gan teorainn ar feadh an tsaoil agus oiliúint in aisce ar fáil.

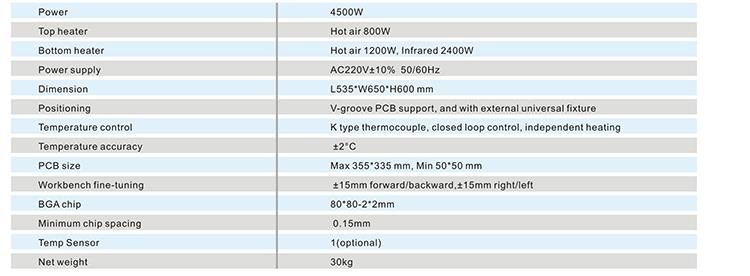

3.Sonraíocht of TouchScraeinMoideachasúilEcuisleBGA RríomhobairMachine

4. Sonraí of TouchScraeinMoideachasúilEcuisleBGA RríomhobairMachine

1. Comhéadan scáileán tadhaill HD;

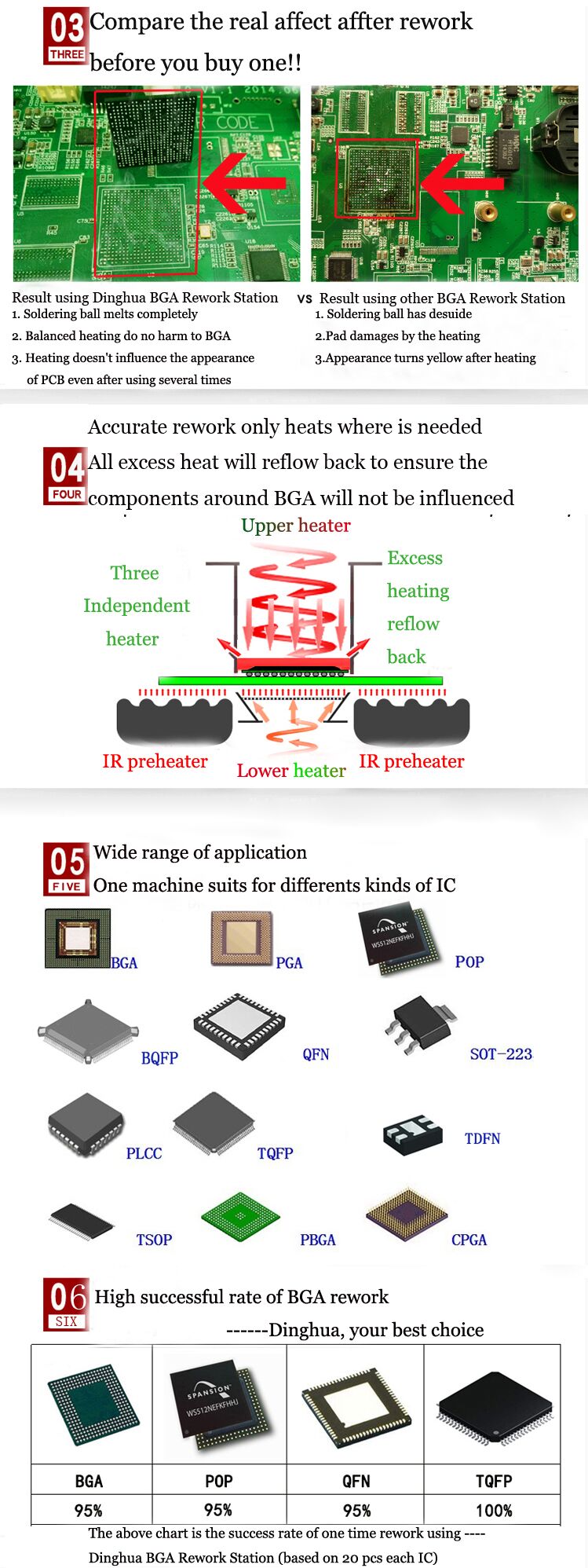

2.Trí téitheoirí neamhspleácha (aer te & infridhearg);

3. Peann folúis;

Ceannlampa 4.Led.

5.Cén Fáth Roghnaigh Ár TouchScraeinMoideachasúilEcuisleBGA RríomhobairMachine?

6.Deimhniú an TouchScraeinMoideachasúilEcuisleBGA RríomhobairMachine

7.Pacáil & Loingsiú TouchScraeinMoideachasúilEcuisleBGA RríomhobairMachine

8. Eolas gaolmhar

Ról masc solder PCB agus flux

Is cuid thábhachtach de theicneolaíocht bord ciorcad priontáilte an lae inniu é friotaíocht solder. Tá úsáid resister solder PCB tar éis éirí chomh coitianta

go bhfuil sé neamhghnách a fheiceáil go bhfuil cláir chiorcaid phriontáilte gan aon sádróir i gcoinne an chlúdaigh, ach amháin i gcás roinnt ciorcaid tógála tí

lá atá inniu ann, agus fiú go leor boird fréamhshamhlacha maisc solder, mar sin a n-úsáid i dtáirgeadh tráchtála Is féidir cláir chiorcaid phriontáilte a rá

bheith uilíoch.

Críocha sádrála bord ciorcad priontáilte

Mar a thugann a ainm le tuiscint, clúdaítear masc solder ar an mbord ciorcad chun limistéar an bhoird chuaird phriontáilte a chosaint ón mbord ciorcad priontáilte

as ar tógadh an sádróir. Ar an mbealach seo tá sé riachtanach ach a bheith i ndáiríre réigiún clúdaithe ag solder, ie i gcás an chomhpháirt

an limistéar atá le sádráil, saor ó fhriotú solder, agus in ann sádráil, rud a thairgeann go leor buntáistí. Is é an rud is mó nach bhfuil ach an

gá le áit a bhfuil sádróir, agus ciorcad beag gearr an droichead solder a shroichtear trí chosc a chur ar chreimeadh ó roinnt réimsí den

is féidir an sádróir a laghdú go suntasach. Tá sé seo níos mó agus níos tábhachtaí toisc go gciallaíonn páirc fíneáil go leor cláir chiorcaid phriontáilte inniu

gur dócha go gcuirfidh na rianta solder beaga sa phróiseas táthú droichid agus gearrchiorcaid. An limistéar ina bhfuil comhpháirteanna na háite

i gcás ina bhfuil an masc solder teoranta go mbeidh an fhadhb sádráilte, agus is féidir na réimsí seo a dhearadh dá réir sin.

Chomh maith lena fheidhm maidir le cosc ​​​​a chur ar solder ó dhroichead beag a bheith ina chúis, tá sádróir an bhoird chuaird phriontáilte i gcoinne an tsubstráit freisin

ag gníomhú mar chiseal cosanta. Soláthraíonn maisc solder insliú leictreach agus cosaint i gcoinne ocsaídiúcháin agus creimeadh. An tréimhse ama seo

is féidir le hiontaofacht iomlán an bhoird chuaird chlóite a mhéadú, go háirithe má tá sé faoi lé gníomhairí díobhálacha.

Cad é flosc PCB?

Is bratuithe buana roisín-bhunaithe iad maisc solder do chláir chiorcad priontáilte a chuirtear i bhfeidhm ar chláir chiorcad priontáilte le linn an mhonarú

de chláir lom. Is sciath buan de fhoirmiú roisín é resist solder, de ghnáth i dath glas, a chuimsíonn agus a chosnaíonn an dromchla

gnéithe de na cláir chiorcaid phriontáilte go léir ach amháin má tá sé riachtanach réimsí sonracha de joints solder a fhoirmiú.

Cé gurb é glas an dath is mó a úsáidtear le haghaidh solder resist, is féidir beagnach aon dath a úsáid. Cé gur féidir go mbeadh sé deacair beacht a choinneáil

dathanna, is féidir iad a dhéanamh beagnach aon dath. Ach ón glas, tá dathanna tóir eile dearg agus gorm.

Cuir masc solder PCB i bhfeidhm

D'fhonn masc solder an bhoird chuaird chlóite a dhéanamh in ann freastal ar riachtanais an-bheachta teicneolaíochta mount dromchla an lae inniu, SMT

úsáidtear cláir chiorcaid phriontáilte, friotáin sádrála leachtacha photosensitive (LPI). Roimhe seo clóite ciorcad sádrála úsáidtear priontáil stionsal le haghaidh

priontáil scáileáin resist iarratais.

Tá an próiseas LPI an-difriúil maidir le maisc solder a úsáideadh roimhe seo. Scarann ​​LPI oibríochtaí sciath agus íomháithe chun an líon is airde a bhaint amach

leibhéil bheachtais. Tá an t-ábhar a úsáidtear i gclúdach solder PCB ag monaróirí PCB lom i bhfoirm fótapolymer leachtach, agus úsáideann sé eapocsa

nó teicneolaíocht roisín eapocsa-aicrioláit agus tá an bord ar fad brataithe leis an ábhar. Tá tiús an ábhair thart ar 30 miocrón go 20 de ghnáth

miocrón os cionn an bhoird lom. Nuair a bheidh an t-ábhar friotáin flux-brataithe triomaithe, nochtar é don phatrún íomhá atá ag teastáil agus ansin leathnaítear amach é chun a fháil

an patrún resistant solder atá ag teastáil. Ansin forbair masc solder cuachta poist lena chinntiú go soláthraíonn sé bailchríoch diana marthanach.
