Stáisiún Athoibrithe BGA Le haghaidh Soghluaiste
Córas ailíniú optúil 1.HD CCD le haghaidh suite
Feidhm sábháilteachta 2.Superior le cosaint éigeandála
3.Top ceann téimh agus ceann gléasta 2 in 1 dearadh
4.Top aer-sreabhadh inchoigeartaithe chun freastal ar éileamh aon sceallóga
Cur síos

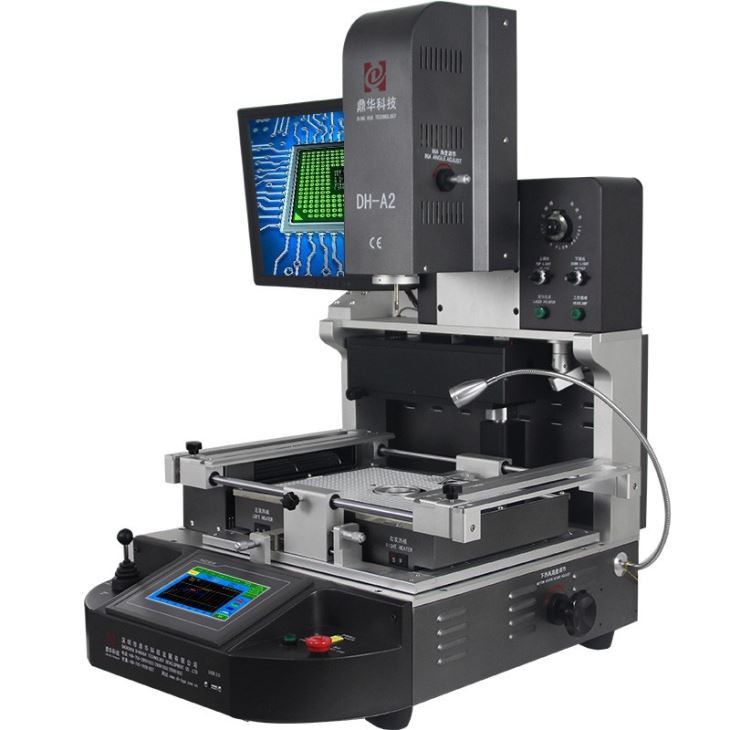

Stáisiún athoibrithe DH-A2 BGA le haghaidh soghluaiste
Tá stáisiún athoibrithe BGA le haghaidh deisiú fón póca deartha chun PCBanna i bhfóin phóca a dheisiú. Úsáidtear an stáisiún seo chun comhpháirteanna cosúil le ciorcaid chomhtháite, CPUanna, próiseálaithe grafacha, agus páirteanna leictreonacha eile ar an mbord PCB a athsholáthar. Is féidir é a úsáid freisin chun comhpháirteanna lochtacha a bhaint nó a athsholáthar. Áirítear ar na gnéithe teocht inchoigeartaithe agus brú aeir, friothálacha sádrála uathoibríoch, agus frámaí socrúcháin ardchruinneas.
Paraiméadar stáisiún athoibrithe DH-A2 BGA le haghaidh soghluaiste
| Sonraíochtaí | ||
| 1 | Cumhacht iomlán | 5400W |
| 2 | 3 téitheoirí neamhspleácha | Barr-aer te 1200w, aer te níos ísle 1200w, réamhthéamh infridhearg ag bun 2700w |
| 3 | Voltas | 110~240V +/-10% 50/60Hz |
| 4 | Páirteanna leictreacha | Scáileán tadhaill 7'' + modúl rialaithe teochta cliste ardchruinneas + tiománaí mótair stepper + taispeáint PLC + LCD + córas optúil CCD ardtaifigh + suíomh léasair |
| 5 | Rialú teochta | K-Braiteoir lúb dúnta + PID cúiteamh uathoibríoch teochta + modúl teocht, cruinneas teocht laistigh de ±2 céim . |
| 6 | suíomh PCB | V-groove + daingneán uilíoch + seilf PCB soghluaiste |
| 7 | Méid PCB is infheidhme | Uasmhéid 370x410mm Íosta 22x22mm |
| 8 | Méid BGA is infheidhme | 1*1mm~80x80mm |
| 9 | Toisí | 600×700x850mm (L*W*H) |
| 10 | Meáchan glan | 70 kg |

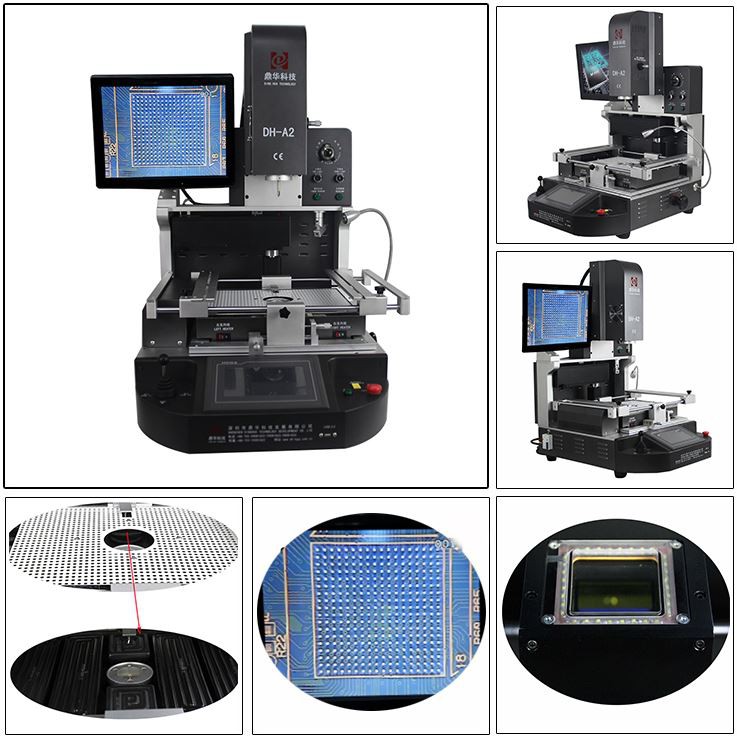

Le haghaidh tuairimí éagsúla chuig stáisiún athoibrithe BGA
Sonraí an léaráide do stáisiún athoibrithe BGA
Ardghnéithe
① Tá barr-aersreabhadh te inchoigeartaithe, chun freastal ar éileamh aon sceallóga.
② Dísoldering, gléasta agus sádráil go huathoibríoch.
③ Suímh léasair ionsuite, cuidigh le suíomh tapa do PCBA.
④ Córas téimh infridhearg le trí théitheoirí neamhspleácha.
⑤ Ceann gléasta le gléas tástála brú ionsuite, chun an PCB a chosaint ó bheith brúite.
⑥ i bhfolús tógtha i gceann gléasta picks suas sliseanna BGA go huathoibríoch tar éis dísoldering críochnaithe.
1. Meaisín:1 sraith
2. Gach pacáilte i gcásanna adhmaid cobhsaí agus láidir, atá oiriúnach le haghaidh allmhairiú agus onnmhairiú.
3. Barr nozzle: 3 ríomhaire (31*31mm,38*38mm,41*41mm)
Bun nozzle: 2 ríomhaire (34 * 34mm, 55 * 55mm)
4. Bhíoma: 2 ríomhaire
5. Knob pluma: 6 ríomhaire
6. Daingneán Uilíoch: 6 ríomhaire
7. Tacaíocht scriú: 5 ríomhaire
8. Peann scuab: 1 ríomhaire
9. Cupán folúis: 3 ríomhaire
10. Snáthaid Fholúis: 1 ríomhaire
11. Tweezer: 1 ríomhaire
12. Sreang braiteoir teochta: 1 ríomhaire
13. Leabhar Teagaisc Gairmiúla: 1 ríomhaire
14. CD Teagaisc: 1 ríomhaire
Roinnt Ceisteanna Coitianta maidir le Conas Teochtaí a Shocrú do Stáisiún Athoibrithe BGA le haghaidh Gléasanna Soghluaiste:
1, Flux Barrachas agus Éilliú:Tá an iomarca flux ar dhromchla BGA, agus níl an mogalra cruach, na liathróidí solder, agus an tábla socrúcháin liathróid glan nó tirim.
2, Coinníollacha Stórála:Ní stóráiltear an greamaigh solder agus na liathróidí solder i gcuisneoir ag 10 gcéim. D'fhéadfadh go mbeadh taise ag an PCB agus BGA agus nach bhfuil siad bácáilte.
3, Cárta Tacaíochta PCB:Nuair a bhíonn an BGA á sádráil, má tá an cárta tacaíochta PCB ró-daingean, níl aon spás ann le haghaidh leathnú teirmeach, rud a d'fhéadfadh dífhoirmiú agus damáiste a dhéanamh don bhord.
4, Difríocht idir Sádróir Luaidhe agus Gan Luaidhe:Leánn sádróir luaidhe ag 183 céim, agus leánn sádróir saor ó luaidhe ag 217 céim. Tá sreabhach níos fearr ag sádróir luaidhe, agus níl an sádróir saor ó luaidhe níos lú sreabhach ach atá neamhdhíobhálach don chomhshaol.
5, an Pláta Téimh Infridhearg a ghlanadh:Níor chóir an pláta téimh infridhearg dorcha ag bun a ghlanadh le substaintí leachtacha. Bain úsáid as éadach tirim agus tweezers do ghlanadh.

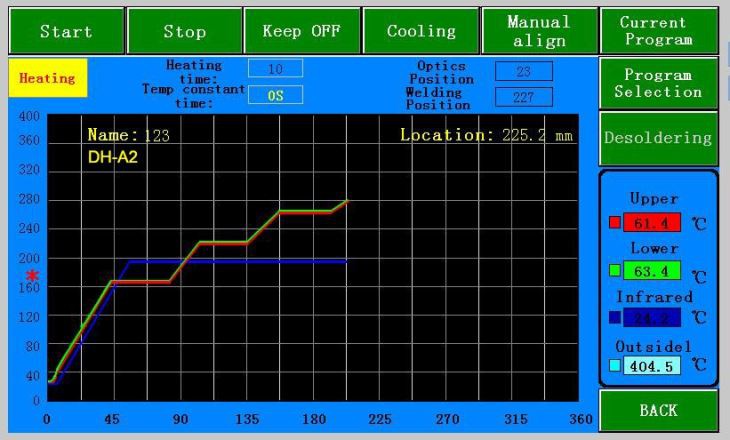

6, Curves Teochta a Choigeartú:Mura sroicheann an teocht tomhaiste 150 céim tar éis don dara céim (céim téimh) críochnú, is féidir an teocht sprioc sa chuar teocht dara céim a mhéadú, nó is féidir an t-am teocht tairiseach a leathnú. Go ginearálta, ba cheart go sroichfeadh an tomhas teochta 150 céim tar éis an dara reáchtáil cuar a chríochnú.
7, Caoinfhulaingt Teochta Uasta:Is é an teocht uasta is féidir le dromchla BGA a sheasamh níos lú ná 250 céim le haghaidh solder luaidhe (is é an caighdeán 260 céim) agus níos lú ná 260 céim le haghaidh solder saor ó luaidhe (is é an caighdeán 280 céim). Déan tagairt do shonraíochtaí BGA an chustaiméara le haghaidh faisnéise beacht.
8, Coigeartú Am Reflow:Má tá an t-am reflow ró-ghearr, déan an t-am teocht leanúnach den chuid reflow a mhéadú go measartha agus an t-am a leathnú de réir mar is gá.
Cé gur féidir an cuar teochta a shocrú do stáisiún athoibre BGA a bheith casta, ní gá é a thástáil ach uair amháin. Tar éis an cuar teochta a shábháil, is féidir é a athúsáid arís agus arís eile. Tá foighne agus aird chúramach le linn an phróisis socraithe riachtanach chun a chinntiú go bhfuil an stáisiún athoibrithe BGA cumraithe i gceart, agus ar an gcaoi sin toradh ard athoibre a chinntiú.
