Sádráil BGA

Is cuid an-tábhachtach de phacáiste BGA an tsubstráit nó an ciseal idirmheánach. Chomh maith le bheith in úsáid le haghaidh sreangú idirnaisc, is féidir é a úsáid freisin chun bacainní a rialú agus chun ionduchtóirí/friotóirí/toilleoirí a chomhtháthú. Dá bhrí sin, tá an t-ábhar tsubstráit ag teastáil go mbeadh teocht trasdulta gloine ard rS (thart ar 175 ~ 230 céim), cobhsaíocht tríthoiseach ard agus ionsú taise íseal, chomh maith le feidhmíocht leictreach maith agus iontaofacht ard. Tá gá freisin le greamaitheacht ard idir an scannán miotail, an ciseal inslithe agus meán an tsubstráit.

Sreabhadh próiseas pacáistithe FC-CBGA

① Tsubstráit ceirmeacha

Is substráit ceirmeach ilchiseal é an tsubstráit FC-CBGA, agus tá a tháirgeadh deacair go leor. Toisc go bhfuil dlús sreangú an tsubstráit ard, tá an spásáil cúng, tá go leor trí phoill ann, agus tá riachtanais coplanarity an tsubstráit ard. Is é a phríomhphróiseas ná: an chéad leathán ceirmeach ilchiseal ag teocht ard a chomhdhó isteach i bhfoshraith mhiotalaithe ceirmeach ilchiseal, ansin déan sreangú miotail ilchiseal ar an tsubstráit, agus ansin déan leictreaphlátála agus mar sin de. I gcomhthionól CBGA, is é an neamhréir CTE idir an tsubstráit, an sliseanna agus an bord PCB an príomhfhachtóir is cúis le teip táirgí CBGA. Chun an cás seo a fheabhsú, i dteannta le struchtúr CCGA, is féidir substráit ceirmeach eile - substráit ceirmeach HITCE a úsáid freisin.

② Próiseas pacáistithe

Wafer bump preparation->wafer cutting->chip flip-chip and reflow soldering->underfill thermal grease, sealing solder distribution->capping->assembly solder balls->reflow soldering->marking->separation -> Final Inspection -> Testing ->Pacáistiú

Sreabhadh próiseas pacáistithe TBGA atá nasctha le sreang

① téip iompróra TBGA

De ghnáth déantar téip iompróra TBGA d'ábhar polyimide.

Le linn an táirgthe, déantar cumhdach copair ar an dá thaobh den téip iompróra ar dtús, ansin nicil agus plating óir, agus ansin déantar miotalóireacht trí-phoill agus trí-poll agus grafaicí a tháirgeadh. Mar gheall ar an TBGA sreang-nasctha seo, is é an doirteal teasa pacáiste athneartú an phacáiste agus bun cuas lárnach an phacáiste, mar sin ní mór an téip iompróra a nascadh leis an doirteal teasa le greamachán brú-íogair roimh phacáistiú.

② Próiseas pacáistithe

Tanú wafer → bearradh slise → nascáil dísle → glanadh → nascáil sreang → glanadh plasma → séalaithe leacht potaithe → liathróidí sádrála a chur le chéile → sádráil athshreabhadh → marcáil dromchla → scaradh → iniúchadh deiridh → tástáil → pacáistiú

Mura bhfuil an tástáil ceart go leor, ní mór an tslis a dhí-dhíol, a athbhalltú, a ghléasadh agus a shádráil, agus athoibriú gairmiúil

Tá stáisiún tábhachtach don phróiseas sin:

Cuimhne pacáiste TinyBGA

Nuair a thagann sé le pacáistiú BGA, ní mór dúinn teicneolaíocht TinyBGA paitinnithe Kingmax a lua. Tugtar Tiny Ball Grid Array ar TinyBGA (pacáiste eagair greille liathróid bheag) i mBéarla, atá ina bhrainse de theicneolaíocht pacáistiú BGA. D'fhorbair Kingmax é go rathúil i mí Lúnasa 1998. Níl an cóimheas idir an limistéar sliseanna agus an limistéar pacáiste níos lú ná 1:1.14, rud a d'fhéadfadh an cumas cuimhne a mhéadú 2 go 3 huaire nuair a bhíonn méid an chuimhne mar an gcéanna. I gcomparáid le táirgí pacáiste TSOP, a bhfuil toirt níos lú, feidhmíocht diomailt teasa níos fearr agus feidhmíocht leictreach. Níl táirgí cuimhne ag baint úsáide as teicneolaíocht pacáistithe TinyBGA ach 1/3 de thoirt an phacáistithe TSOP faoin gcumas céanna. Tarraingítear na bioráin de chuimhne pacáiste TSOP ó imeall an tslis, agus tarraingítear bioráin TinyBGA ó lár an tslis. Giorraíonn an modh seo go héifeachtach achar tarchurtha na comhartha, agus níl fad na líne tarchurtha comhartha ach 1/4 den teicneolaíocht TSOP traidisiúnta, agus mar sin laghdaítear maolú na comhartha freisin. Ní hamháin go bhfeabhsaíonn sé seo go mór feidhmíocht frith-chur isteach agus frith-torainn an sliseanna, ach feabhsaíonn sé an fheidhmíocht leictreach freisin.

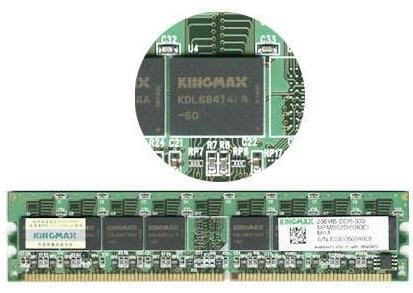

Pacáiste beag bídeach BGA

Tá tiús cuimhne pacáistithe TinyBGA níos tanaí freisin (tá airde an phacáiste níos lú ná {{{0}}.8mm), agus níl ach 0.36mm ar an gcosán éifeachtach diomailt teasa ón tsubstráit miotail go dtí an radaitheoir. Dá bhrí sin, tá éifeachtacht seoltaí teasa níos airde ag cuimhne TinyBGA agus tá sé an-oiriúnach do chórais fhadtréimhseacha le cobhsaíocht den scoth.

An difríocht idir pacáiste BGA agus pacáiste TSOP

Is féidir leis an gcuimhne atá pacáistithe le teicneolaíocht BGA an cumas cuimhne a mhéadú dhá nó trí huaire agus an méid céanna a chothabháil. I gcomparáid le TSOP, tá toirt níos lú ag BGA, feidhmíocht diomailt teasa níos fearr agus feidhmíocht leictreach. Tá feabhas mór tagtha ar theicneolaíocht pacáistithe BGA ar an gcumas stórála in aghaidh an orlach cearnach. Faoin gcumas céanna, níl ach aon trian de mhéid na dtáirgí cuimhne a úsáideann teicneolaíocht pacáistithe BGA ach aon trian de phacáistiú TSOP; i gcomparáid le pacáistiú TSOP traidisiúnta, tá buntáistí suntasacha ag pacáistiú BGA. Bealach níos tapúla agus níos éifeachtaí chun teas a scaipeadh.
