Ceamara CCD Stáisiún Athoibrithe BGA
Comhcheanglaíonn an stáisiún athoibrithe DH-A2 beachtas, iontaofacht, agus inacmhainneacht i réiteach uile-i-amháin do do riachtanais athoibre go léir, ó PCBAnna casta, dlúthdhaonra go stiallacha stiúir simplí. . Mar sin féin tá sé éasca a fhoghlaim agus a úsáid, rud a chuireann ar chumas teicneoirí máistreacht a fháil go tapa agus go muiníneach ar ailíniú beachtas, socrúchán íogair, agus rialú teasa beacht.
Cur síos
Ceamara CCD Stáisiún Athoibrithe BGA
1. Iarratas ar Stáisiún Athoibre BGA Ceamara CCD
Méarchlár ríomhaire, fón cliste, ríomhaire glúine, bord loighic MacBook, ceamara digiteach, oiriúntóir aer, teilifís agus eile
trealamh leictreonach ó thionscal leighis, tionscal cumarsáide, tionscal gluaisteán, etc.
Oiriúnach do chineálacha éagsúla sliseanna: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sliseanna stiúir.
Gnéithe 2.Product de Stáisiún Athoibre BGA Ceamara CCD
•An t-aon stáisiún athoibrithe SMT ina raon praghsanna a áiríonn fís ardghléine (HD) ar chomhchéim le fís an tionscail.
córais athoibre is úire, soláthraíonn an RW1210 íomhá forshuite criostail-soiléir de na luaidhe chomhpháirt
agus na pillíní solder PCB, fiú ag súmáil 230X.

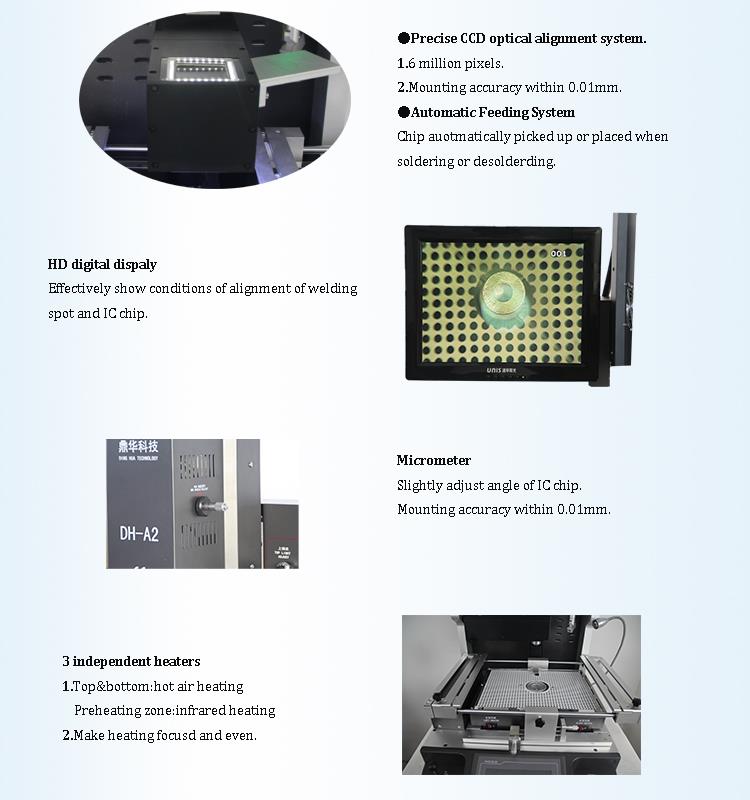

Tá sé seo a bhuíochas le meascán dá 1.3 milliún picteilín, ceamara CCD scoilte agus ard-gile, go neamhspleách
soilsiú rialaithe don chomhpháirt agus don PCB araon. Beag beann ar pháirc nó méid an chomhpháirt, do theicneolaíocht athoibre
ní bheidh aon deacracht ag an leicneoir a fheiceáil nuair a bheidh ailíniú foirfe bainte amach acu ar thaispeántas 15" an chórais.
• Tá dhá théitheoir aeir te ag an stáisiún athoibrithe DH-A2E, barr amháin agus bun amháin, le haghaidh dísoldering atá inrialaithe go hiomlán agus
athdhíol a sholáthraíonn torthaí soladacha gan fiú na comhpháirteanna is lú a aistriú. Le haghaidh réamhthéamh, an bun te
tá téitheoir aeir timpeallaithe ag underheater 2700W "Rapid IR". An réamhthéitheoir IR 350 mm x 250 mm (13.75" x 10") go réidh
ardaíonn teocht an tsubstráit ríomhaire nó stiúir chun warpage a chosc agus strus a laghdú ar an
comhpháirteanna agus hailt solder in aice leis an suíomh athoibre. Tá na téitheoirí infridhearg faoi iamh go hiomlán i sciath gloine
urrann a scaipeann teas go tapa agus a chuireann cosc ar bhruscar ó titim isteach sna heilimintí, ag cinntiú sábháilteacht oibreora,
cothabháil laghdaithe, agus éasca
glanadh.

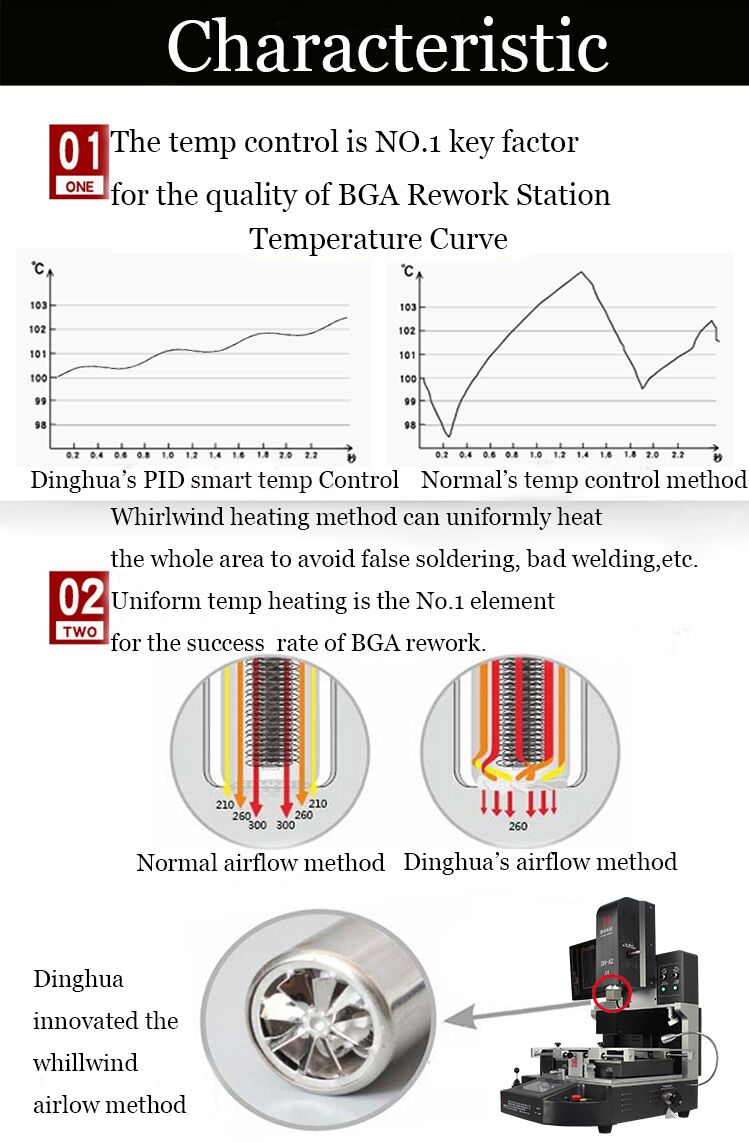

•Is féidir rialú teochta beacht a chinntiú le 3 limistéar teasa neamhspleácha. Is féidir leis an meaisín 1 milliún a shocrú agus a shábháil
de phróifíl teochta.
• Tógáil-i bhfolús sa cheann gléasta piocadh suas sliseanna BGA go huathoibríoch tar éis dísoldering críochnaithe.
3.Specification of CCD Camera BGA Rework Station

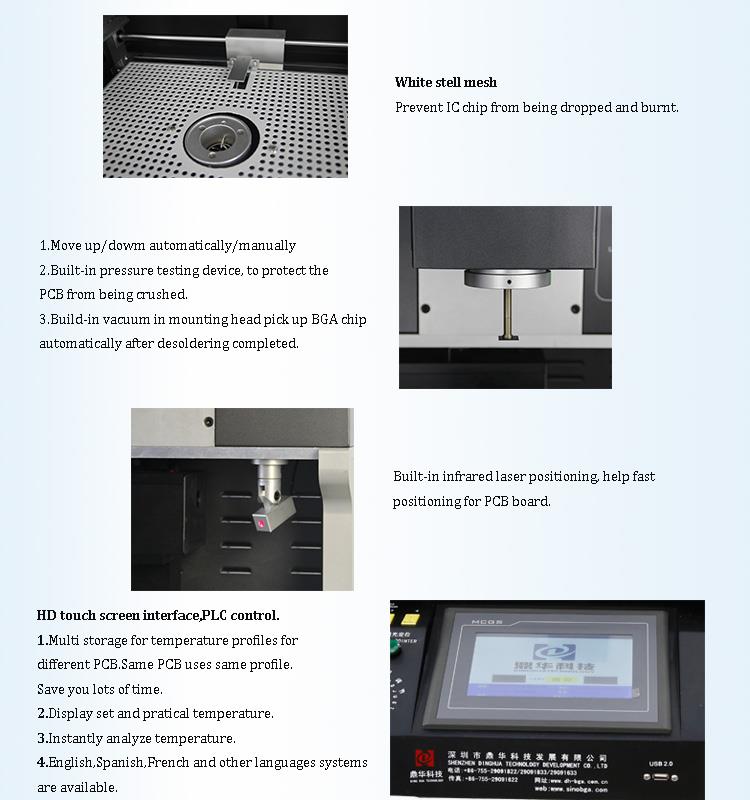

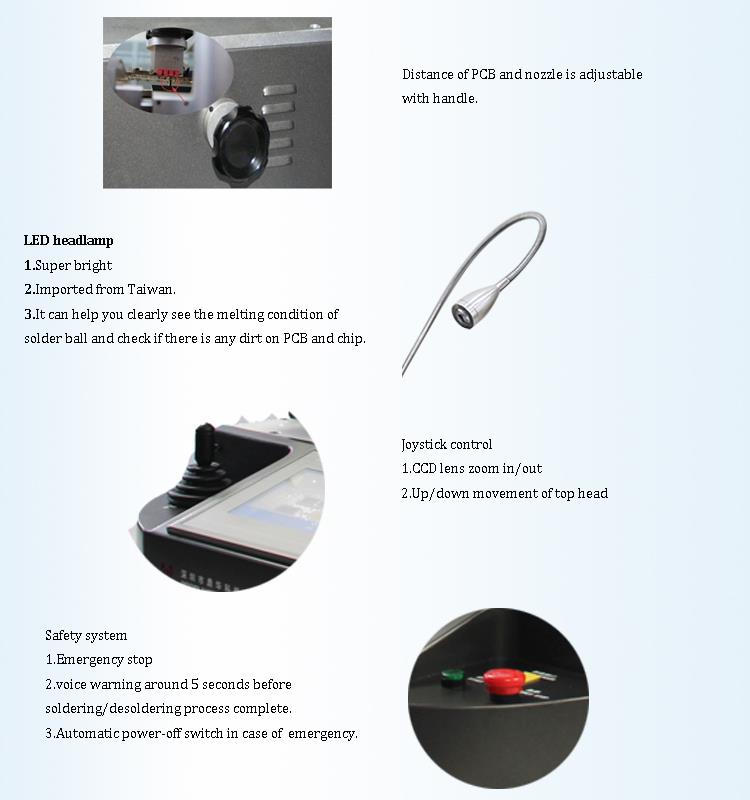

4.Details of CCD Camera BGA Rework Station
5.Why Roghnaigh Ár CCD Ceamara BGA Rework Stáisiún?
6.Certificate of CCD Camera BGA Rework Station

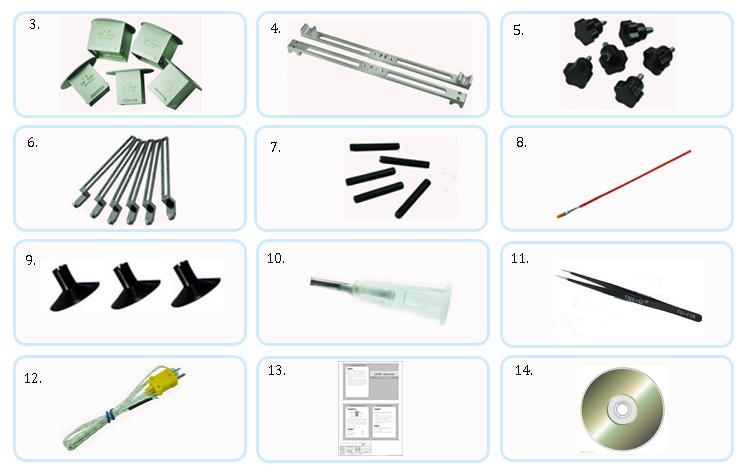

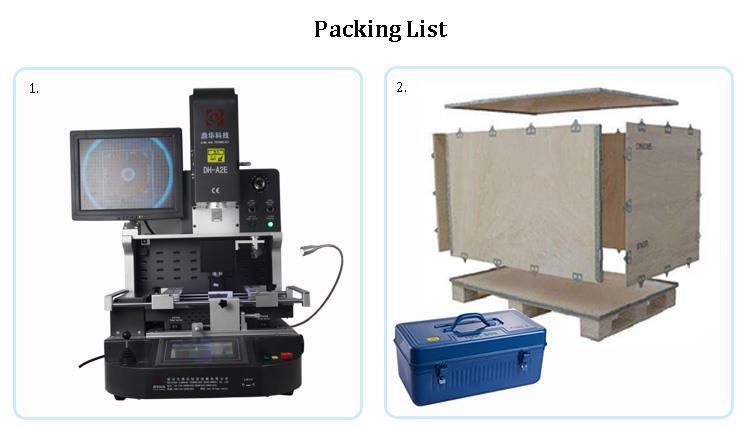

7.Pacáil & Loingsiú Stáisiún Athoibre BGA Ceamara CCD
8.FAQ
Cad iad úsáid agus scileanna stáisiúin athoibrithe BGA?
Desoldering.
Ullmhúchán don athobair: Aimsigh an soc atá le húsáid chun an tslis BGA a dheisiú.Tá teocht an deisiúcháin
arna chinneadh de réir an tsádróra luaidhe agus saor ó luaidhe a úsáideann an custaiméir, mar gheall ar leáphointe an tsádróra luaidhe
liathróid i gcoitinne 183 céim C, agus is é an pointe leá ar an liathróid solder saor ó luaidhe go ginearálta thart ar 217 céim C.Fix an bord PCB ar an
Ardán athoibre BGA, agus tá an ponc dearg léasair suite i lár an tslis BGA. Croith an ceann socrúcháin chun a chinneadh
airde an tsocrúcháin.
2. Socraigh an teocht desoldering agus é a stóráil le haghaidh athoibriú níos déanaí, is féidir leat glaoch air go díreach. Go ginearálta, teocht dídhíol-
is féidir sádráil agus sádráil a shocrú don ghrúpa céanna.
3. Athraigh go dtí an modh a bhaint ar an gcomhéadan scáileán tadhaill, cliceáil ar an gcnaipe deisiúcháin, beidh an ceann téimh teasa go huathoibríoch
síos an sliseanna BGA.
4. Cúig soicind sula mbeidh an teocht os a chionn, tabharfaidh an meaisín aláram agus seolfaidh sé titim fuaime. Tar éis an teocht
Tá an cuar thart, beidh an nozzle phiocadh suas go huathoibríoch ar an sliseanna BGA, agus ansin beidh an ceann tarraing an BGA suas go dtí an suíomh tosaigh.
Is féidir leis an oibreoir an sliseanna BGA a nascadh leis an mbosca ábhair. Tá an dísoldering críochnaithe.
Socrúcháin sádrála.
Tar éis don stán a bheith críochnaithe ar an eochaircheap, bain úsáid as sliseanna BGA nua nó sliseanna BGA atá ionchlannaithe. Daingnigh an bord PCB.
Cuir an BGA le sádráil thart ar an suíomh ceap.
2. Téigh go dtí an modh socrúcháin, cliceáil ar an gcnaipe tosaigh, bogfaidh an ceann socrúcháin síos, agus roghnóidh an soc go huathoibríoch
suas an tslis BGA go dtí an suíomh tosaigh.
3. Oscail an lionsa ailíniú optúil, coigeartaigh an micriméadair, an X-ais Y-ais chun tosaigh agus cúl an bhoird PCB a choigeartú, agus an
R uillinn chun uillinn an BGA a choigeartú. Is féidir na liathróidí solder ar an BGA (gorm) agus na hailt solder ar na pillíní (buí) a thaispeáint-
ed i dathanna éagsúla ar an taispeáint. Tar éis duit an liathróid solder agus na hailt solder a choigeartú go hiomlán, cliceáil ar an "Ailíniú Críochnaithe"
cnaipe ar an scáileán tadhaill. Beidh an ceann socrúcháin titim go huathoibríoch, a chur ar an BGA ar an eochaircheap, cas go huathoibríoch as an bhfolús,
ansin ardóidh an béal go huathoibríoch 2 ~ 3mm, ansin teas. Nuair a bhíonn an cuar teochta os a chionn, déanfaidh an ceann téimh go huathoibríoch
ardú go dtí an seasamh tosaigh. Tá an
tá táthú críochnaithe.
