Stáisiún Sádrála Athoibrithe BGA

Stáisiún sádrála athoibrithe BGA

1.An Stáisiún Athchraolta BGA Ailíniú Oifigiúil

Is féidir leis máthairchlár ríomhaire, fón cliste, ríomhaire glúine, bord loighic MacBook, ceamara digiteach, oiriúntóir aer, teilifís agus trealamh leictreonach eile a dheisiú ón tionscal míochaine, tionscal na cumarsáide, tionscal na ngluaisteán, srl.

Solder, reball, desoldering cineálacha éagsúla sceallóga: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sliseanna LED.

Gnéithe 2.Táirgeadh Stáisiún Athchraolta BGA Ailíniú Optúil

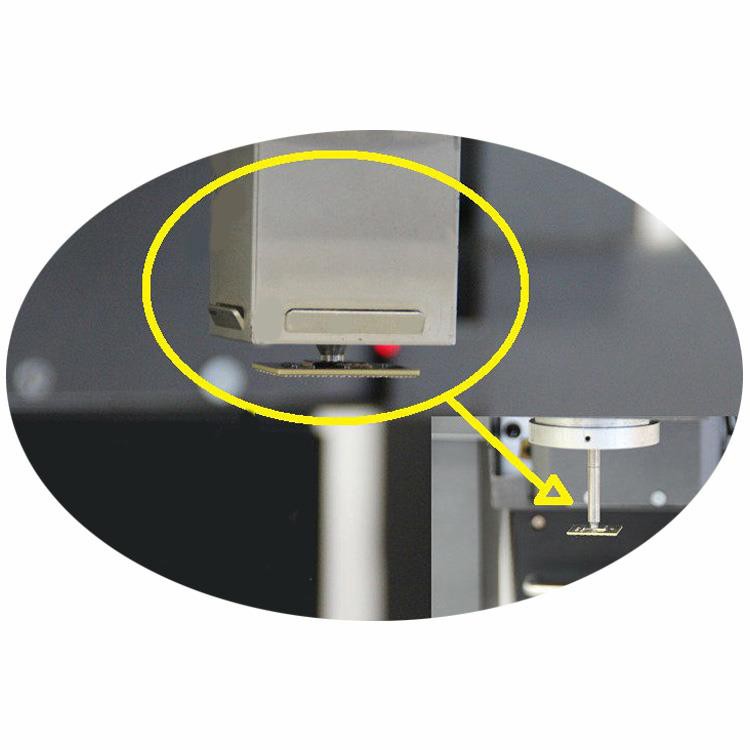

Peann folúis suiteáilte soic uachtaracha, atá áisiúil chun iad a phiocadh suas, a athsholáthar agus a dhíchóimeáil, srl.

Taispeántar scáileán monatóireachta, 1080P, 15 orlach, a úsáidtear le haghaidh ailínithe.

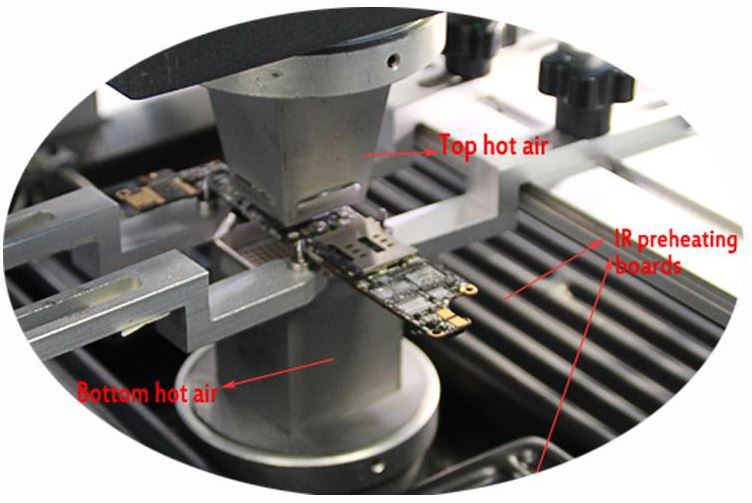

2 théitheoir aer te agus 1 chrios réamhthéamh infridhearg, na téitheoirí aer te le haghaidh sádrála agus díláraithe, an réamhthéamh infridhearg

chun máthairchlár mór a réamhthéamh ionas go gcosnófar an máthairchlár.

Solas faoi stiúir iompórtáilte, 10W, atá geal go leor chun PCB mór a fheiceáil go soiléir.

Tá an t-imfhálú mogalra cruach suiteáilte os cionn an chreasa réamhthéamh infridhearg, a fhéadann oibreoirí a chosaint ar a bheith gortaithe.

freisin do chomhpháirteanna beaga nach dtiteann taobh istigh, cé go ndéantar iad a théamh go cothrom.

* Ráta ard rathúil deisiúcháin ar leibhéal sliseanna. Rialú teochta beacht agus ailíniú beacht gach comhpháirt sádrála.

* Cinntíonn 3 limistéar teasa neamhspleácha teocht bheacht. Diall le ± 1ºC. Is féidir leat próifílí teochta éagsúla a shocrú ar an scáileán bunaithe ar mháthairchláir éagsúla.

* Cinntíonn ceamara bunaidh CCD Panasonic 600 milliún pix ailíniú beacht ar gach hailt sádrála.

* Éasca le hoibriú. Níl aon scil speisialta ag teastáil.

3. Stáisiún Athchraolta BGA Ailíniú Oiriúnach a Shíniú

4. Cén Fáth Roghnaigh Stáisiún Athchraolta BGA Ailíniú Oiriúnach?

Stáisiún Athchraolta BGA Ailíniú Aicmeolaíoch

Chun táirgí ar ardchaighdeán a thairiscint, ba é CO FORBARTHA TEICNEOLAÍOCHTA SHENZHEN DINGHUA, TEO an chéad duine a ghnóthaigh teastais OL, E-MARK, CCC, FCC, CE ROHS. Idir an dá linn, chun an córas cáilíochta a fheabhsú agus a dhéanamh foirfe, tá Dinghua tar éis deimhniú iniúchta ar an láthair ISO, GMP, FCCA, C-TPAT a rith.

6.Pacáil& Stáisiún Athchraolta BGA Ailíniú Oiriúnach

7.Shipment forStáisiún Athchraolta BGA Ailíniú Optúil

Seolfaimid an meaisín trí DHL / TNT / FEDEX. Más mian leat téarmaí seolta eile, inis dúinn le do thoil. Tabharfaimid tacaíocht duit.

Téarmaí Íocaíochta

Aistriú bainc, Western Union, Cárta Creidmheasa.

Inis dúinn, le do thoil, má theastaíonn tacaíocht eile uait.

10. Leideanna beaga maidir le Ailíniú Optúil BGA agus stáisiún athoibrithe láimhe BGA:

Tá an próiseas díláraithe BGA as cuimse agus caolchúiseach, mar sin is gá scileanna agus céimeanna iomchuí a mháistir d’fhonn éifeacht mhaith a bheith aige. Sula ndéantar sliseanna BGA a tháthú, d’fhonn taise a bhaint, ba chóir PCB agus BGA a bhácáil in oigheann teocht tairiseach ag 80ml 90 ℃ ar feadh 20 uair an chloig. Coigeartaigh an teocht agus an t-am bácála de réir mhéid na taise. Is féidir PCB agus BGA gan díphacáil a tháthú go díreach. Tá sé tábhachtach aird ar leith a thabhairt ar chaitheamh fáinní leictreastatacha nó lámhainní frithstatacha agus na rudaí seo a leanas go léir á ndéanamh agat oibríochtaí chun damáiste a d’fhéadfadh a bheith ann don sliseanna BGA a sheachaint.
Sula ndéantar an sliseanna BGA a tháthú, ba cheart an sliseanna BGA a ailíniú go cruinn ar an gceap PCB. Tá dhá mhodh ann is féidir a úsáid: ailíniú optúil agus ailíniú láimhe. Faoi láthair, úsáidtear ailíniú láimhe go príomha, is é sin, na línte priontála scáileáin timpeall tá an BGA agus an ceap ar an PCB ailínithe.
An teicníc a bhaineann le hailíniú BGA agus PCB: sa phróiseas chun BGA agus scáthchruth a ailíniú, fiú má chlaonann an liathróid solder ón eochaircheap thart ar 30%, is féidir í a tháthú fós mura bhfuil sí ailínithe go hiomlán.Because sa phróiseas leá, ailíneoidh an liathróid stáin go huathoibríoch leis an eochaircheap mar gheall ar an teannas idir í agus an ceap stáin. Tar éis don oibríocht ailínithe a bheith críochnaithe, cuir an PCB ar lúibín an tábla tuairisceáin BGA agus slán é ionas go mbeidh sé cothrom leis an tuairisceán BGA table.Select an nozzle aer te cuí (is é sin, tá méid an nozzle beagán níos mó ná BGA), ansin roghnaigh an cuar teochta comhfhreagrach, cuir tús leis an táthú, fan go mbeidh an cuar teochta críochnaithe, fuaraithe, ansin comhlánaigh an BGA táthú.
Sa phróiseas táirgthe agus dífhabhtaithe, tá sé dosheachanta an BGA a athsholáthar mar gheall ar dhamáiste BGA nó ar chúiseanna eile. Is féidir le tábla deisiúcháin BGA an BG a dhíchumadh. Is féidir breathnú ar thionól BGA mar phróiseas droim ar ais táthú BGA. gur chóir peann folúis a bhaint den BGA tar éis an cuar teochta a chríochnú, agus nach n-úsáidtear uirlisí eile, mar shampla tweezers, chun dochar a dhéanamh don eochaircheap tríd an iomarca fórsa a úsáid. Úsáidtear PCB an BGA bainte chun bain stáin as agus é te, mar sin cén fáth ar chóir é a oibriú agus é te? Toisc go bhfuil an PCB te comhionann le feidhm réamhthéamh, is féidir leis a chinntiú go bhfuil an obair chun stáin a bhaint níos éasca. Úsáidtear an líne tinsuction anseo, ná bain úsáid as an iomarca fórsa san oibríocht, ionas nach ndéanfaidh tú damáiste don eochaircheap, tar éis a chinntiú go bhfuil an ceap ar PCB cothrom, is féidir leat dul isteach in oibríocht táthúcháin BGA.
Is féidir an BGA a baineadh a tháthú arís. Ach is gá an liathróid a ionchlannú sula táthú arís. Is é an aidhm atá leis an liathróid a phlandáil an liathróid stáin a athphlandú ar eochaircheap an BGA, ar féidir léi an socrú céanna a bhaint amach leis an BGA nua.
Leis na scileanna thuas i bpróiseas táthúcháin agus díchumhachta BGA, beidh níos lú bealaí ar an mbealach le fás táthúcháin, agus beidh na torthaí níos gasta agus níos éifeachtaí. Tá súil agam go dtabharfaidh an taithí a roinnt san alt seo roinnt inspioráide duit maidir le táthú BGA. agus díchumhachtú.
