Stáisiún Athoibrithe BGA Optúil Labtop

Stáisiún athoibrithe bga ríomhaire glúine optúil

1. Réamhamharc tapa:

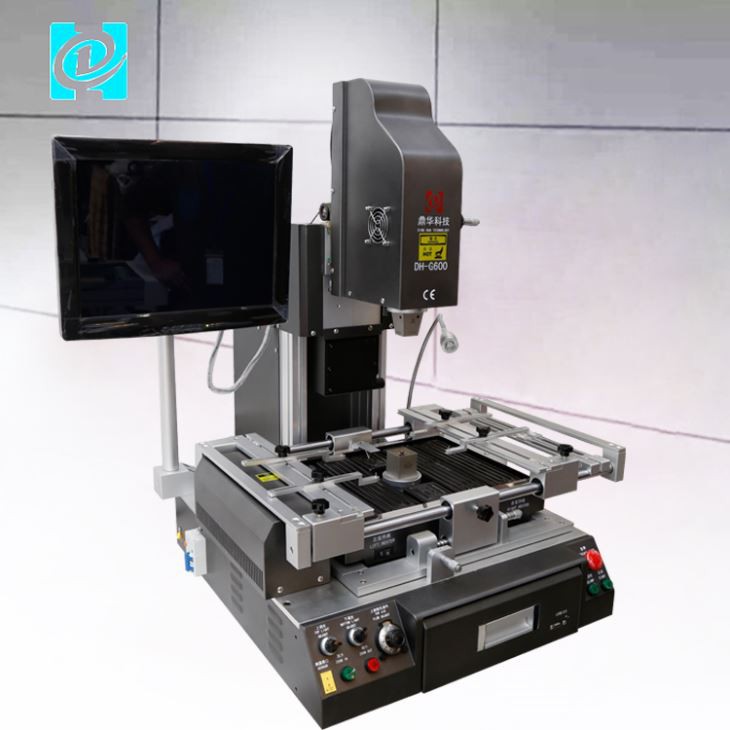

Gnéithe de DH-G600 BGA Rework Machine

1. Úsáidtear go forleathan in Athsholáthar Leibhéal Sliseanna i ríomhairí glúine, ríomhairí, Fóin Moblie, etc.

2. Uathoibríoch Bain, Gléasta agus Sádráil.

3. Córas Ailínithe Optúil HD chun BGA agus Comhpháirteanna a shuiteáil go beacht.

4. Is féidir le Suíomh Léasair sliseanna agus máthairchlár BGA a ailíniú go tapa.



Paraiméadar táirge Ainm an táirge meaisín sádrála agus dísoldering Cumhacht iomlán 5300W téamh barr 1200w téamh bun téamh aer te ag bun 1200W, réamhthéamh IR 2700W Cumhacht 220V 50HZ/60HZ Suíomh Is féidir le V-groove, boird PCB a choigeartú i X, ais Y agus feistithe le daingneán uilíoch Rialú teochta K-cineál, lúb dúnta Méid PCB Uasmhéid 400x380mm, Íosta 22x22mm Méid sliseanna 2 ×2-50x50mm Spásáil sliseanna íosta 0.15mm Braiteoir teocht seachtrach 1(roghnach) N.W. thart ar 60kg motherboards oiriúnach fón póca, ríomhaire glúine, deasc, consól cluiche, XBOX360, PS3

3. Príomhghnéithe an stáisiúin athoibrithe DH-G600 BGA

• Réimse Iarratais (Raon Iomlán Feidhmchlár Athoibrithe)
• Ionaid Seirbhíse ar Mheánscála & ar Mhórscála.
• Gléasanna córais soghluaiste agus raidió.
• Fón póca, PDAs, Boise, leabhair nótaí & Motherboards.
• Feistí LAN, Nóid Líonra agus trealamh cumarsáide Míleata.
• Trealamh leighis iniompartha

Gnéithe:

1. Úsáidí solúbtha le haghaidh gach cineál comhpháirteanna éagsúla cosúil le SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA, agus Gach micrea BGA neamh-shainithe eapocsa ..etc.

2. Baintear céimeanna Próisis Athoibrithe iomlána (Pr-Téamh, Soak, Athshreabhadh & Fuarú) amach le haghaidh próiseas athoibrithe cruinn agus caighdeánach.

3. IR gan aon éifeacht ar na Comhpháirteanna in aice láimhe.

4. Braiteoir tomhais teochta íogair chun léamh agus monatóireacht teochta cruinn agus mheandarach a fháil.

5. Córas Piocadh Inmheánach chun na ICanna a Bhaint go Sábháilte agus Cobhsaí.

6. córas fuaraithe chun próiseas céim iomlán agus Caighdeánach & fuaraithe a bhaint amach do PCBanna.

7. Uirlis le haghaidh reballing

8. Tá suíomh le linn an phróisis athoibre infheidhme trí úsáid a bhaint as pointeoir léasair ar PCB

9. Tábla XY atá cruinn agus go réidh san áireamh leis an bpacáiste.

10. Oibriú Éasca & Cairdiúil Trí mhodhanna láimhe.

11. Tá feidhm ag Barántas Bliana.



4. Íomhánna Mionsonraithe de STÁISIÚN ATHOIBRITHE G600 BGA

Córas Ailínithe Lionsa CCD Optúil HD

Allmhairítear an ceamara ó Panasonic na Seapáine chun cruinneas an athsholáthair a chinntiú ag ±0.01mm

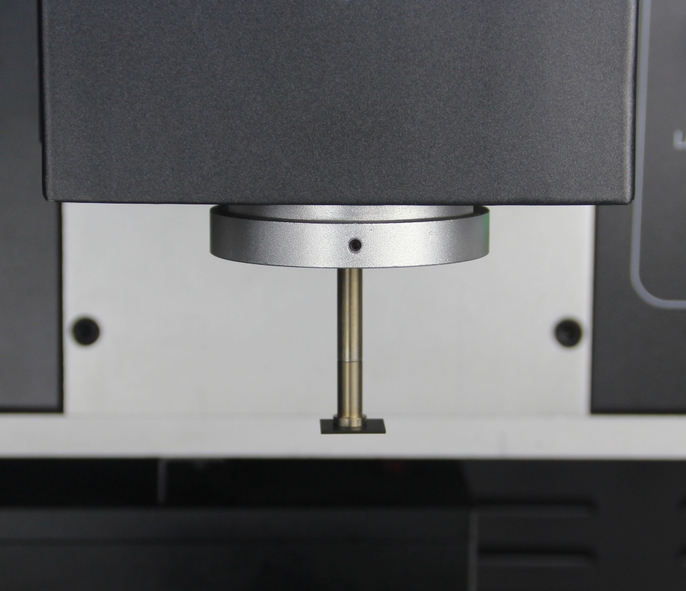

Ceann gléasta le gléas tástála brú ionsuite, chun an PCB a chosaint ó dhamáiste.

Tógann bhfolús sa cheann gléasta suas sliseanna BGA go huathoibríoch tar éis an dísoldering a chríochnú

Le barrshreabhadh aeir a choigeartú, chun bga beag bídeach a chosc ó séideadh.



Suíomh PCB

Is féidir le V-groove, boird PCB a choigeartú i X, agus Y ais agus feistithe le daingneán uilíoch

4. Próifíl na Cuideachta

Cuid dár gCliaint

6. Pacáil & Seachadadh & Seirbhísí G600 BGA REWORK STATION

Roghanna seachadta

◆ Seolfaí sampla laistigh de 5 lá gnó tar éis íocaíocht iomlán a fháil. 7-15 lá le haghaidh bulcorduithe. ◆ Loingseoireacht De réir DHL, FedEx, TNT, EMS, agus UPS express. Tá loingsiú ar muir ar fáil freisin.

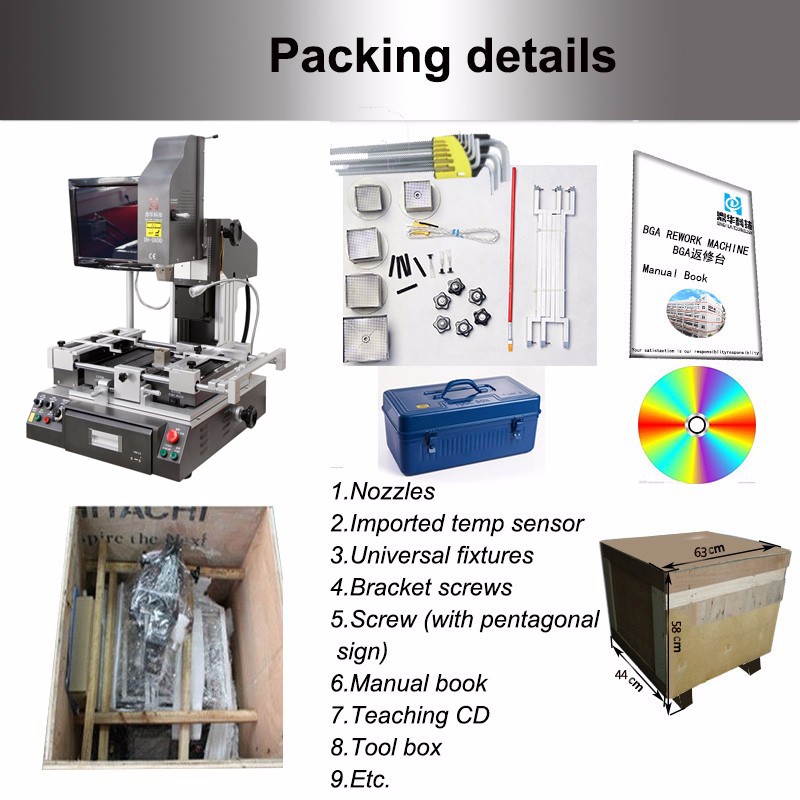

DH- G600 Gabhálais

-1 treoir úsáideora píosa -1 píosa LCD -5 ríomhaire pearsanta nozzle aer te: nozzle barr 3pc (31x31mm, 38x38mm, 41x41mm), bun nozzle 2pcs (34x34mm, 55x55mm) PS: Is féidir méid nozzle aer te a shaincheapadh de réir do mhéid sliseanna -1 tacair de shúchán folúis (4 ríomhaire san áireamh) Folúscheap -2 ríomhaire -6 daingneán uilíoch ríomhaire -4 ríomhaire ag tacú le scriú -6 ríomhaire Plum Knob



7. Ceisteanna Coitianta STÁISIÚN ATHOIBRIÚCHÁIN BGA G600

C1: Cén fáth a roghnú linn?

A1:1. Tá níos mó ná 10 mbliana de thaithí ag Dinghua.

2. Foireann teicneoir ghairmiúil agus taithí acu.

3. Le táirge ardchaighdeáin, praghas fabhrach, agus seachadadh tráthúil.

4. Freagair do chuid fiosrúcháin go léir laistigh de 24 uair an chloig.

C2: Cad mar gheall ar an modh seachadta?

A2: De ghnáth tógfaimid sainráite mar DHL, FedEx, UPS, agus TNT le haghaidh orduithe samplacha. Le haghaidh orduithe mórchóir, glacfar eitiltí aeir nó loingsiú farraige.

C3: Cad é an t-am seachadta mórchóir ordú?

A3: Is é 5-10 lá oibre an t-am luaidhe ordaithe

C4: Cé chomh fada is atá do bharántas?

A4: Maireann sé ar feadh 12 mhí.



8. Eolas Gaolmhar

Tá go leor cúiseanna ann go n-athoibríonn daoine a dtrealamh leictreonach. Is iad na cúiseanna is coitianta ná comhpháirteanna lochtacha, an gá atá le páirteanna innealtóireachta atá as dáta, hailt solder bochta, agus titeann solder nach dteastaíonn a athsholáthar. Déantar cuid den obair seo le linn deisiú na nguthán póca.

Agus athobair á déanamh acu, ní mór do dhaoine gairmiúla oilte na codanna máguaird a chosaint. Déanann siad é seo trí strus teirmeach a choinneáil ar an tionól chomh híseal agus is féidir. Cuidíonn sé seo le crapadh an bhoird a d’fhéadfadh a bheith contúirteach a sheachaint.

Is é an chéad chéim san athoibriú ná gunna aeir te a úsáid chun feiste dromchla amháin a théamh. Leáíonn sé seo na hailt solder go léir idir an bord ciorcad priontáilte agus an gléas dromchla-suite. Is é an dara céim an gléas dromchla-suite a bhaint, agus is é an tríú céim an t-eagar eochaircheap ar an seoltóir a ghlanadh chun an sean-sádróir a bhaint. Tá sean-sádróir inbhainte go héasca. Níl le déanamh agat ach é a théamh go dtí a leáphointe. Úsáidtear braid dísoldering, gunna aer te, agus iarann ​​sádrála chun na críche seo.

Chun na céimeanna thuas a chur i gcrích, úsáideann gairmithe oilte córas ailínithe fís. Tá ard-réiteach ag an trealamh barr-ar-líne agus tá sé an-chruinn. Leis an gcóras seo is féidir an chomhpháirt nua a chur go beacht ar an eagar ceap.

Nuair atá gach rud déanta, sádráiltear an gléas dromchla-suite ar an gclár ciorcad. Úsáidtear an próifíl solder chun an bord ciorcad a réamhthéamh. Úsáidtear é freisin chun na naisc idir an bord ciorcad priontáilte agus an gléas a théamh.
