Córas Deisiúcháin Athbhailithe SMT BGA

                                              Córas deisithe athbhallraíochta SMT BGA

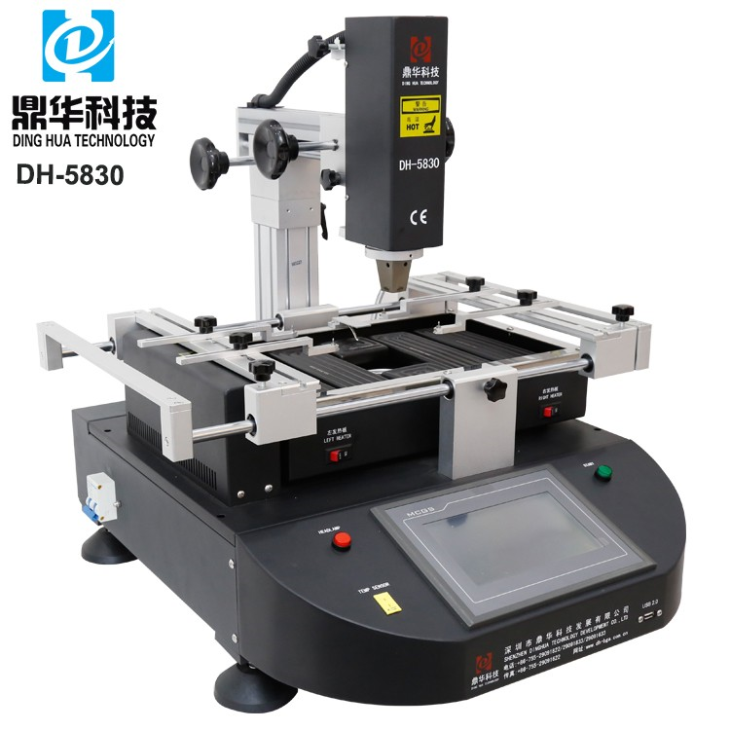

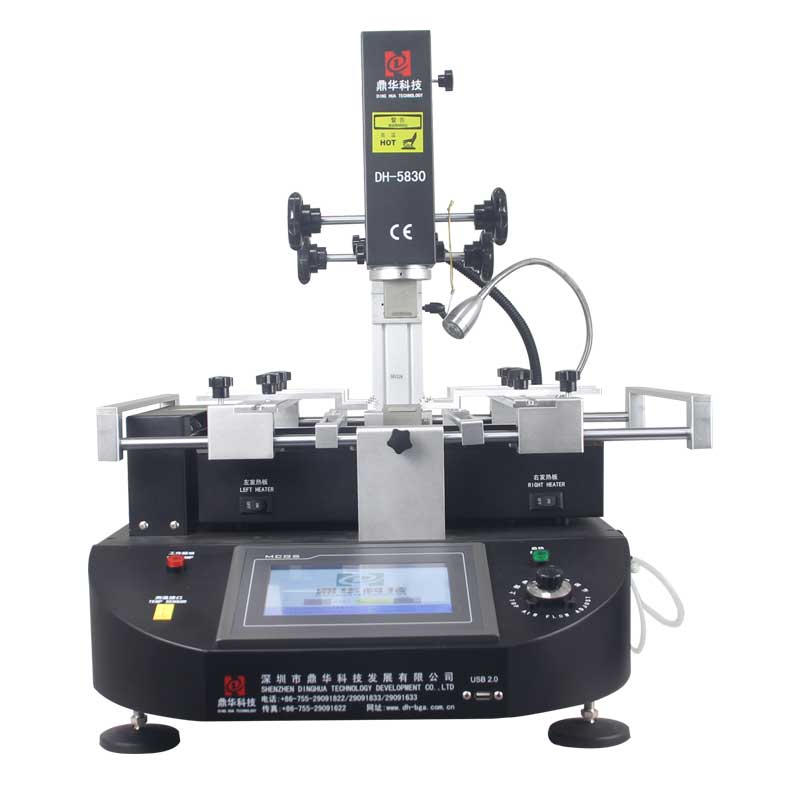

Múnla praiticiúil agus saor DH-5830, a úsáidtear i bhfeistí cumarsáide VHF / UHF, máthairchláir do ríomhairí pearsanta, fóin phóca, etc.

Foirceann amháin ar an cuaille saor in aisce agus an meaisín a choigeartú an airde, ag soláthar soic éagsúla do na comhpháirteanna motherboard

Tá an ceann barr rothlach faoi shaoirse an-áisiúil chun sliseanna ag suíomh difriúil ar mháthairchlár a bhaint nó a athsholáthar.

Buaileann binse oibre le méid suas le 400 * 420mm an chuid is mó de PCB sa domhan inniu, mar teilifís, ríomhaire agus fearas eile etc.

Scáileán tadhaill le 7 orlach, branda MCGS, HD agus íogair, teocht agus am socraithe air, is féidir an teocht fíor-ama a sheiceáil trí chliceáil ar an scáileán tadhaill.

Paraiméadar chóras stáisiúin athoibrithe BGA

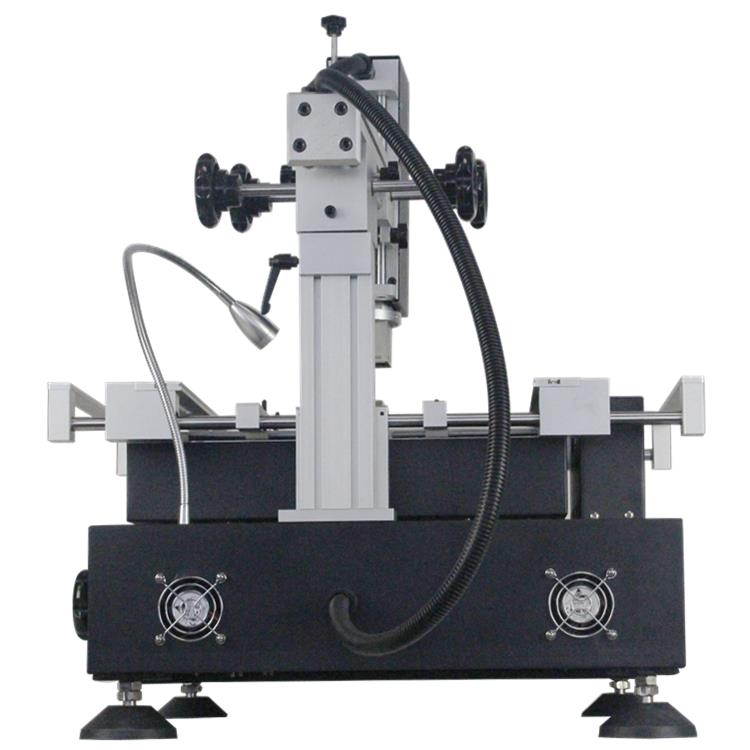

An meaisín le 4 thaobh a fheiceáil mar atá thíos

Peann folúis, tógtha isteach, 1m ar fad, 3 caipín folúis, a úsáidtear chun comhpháirt a phiocadh suas nó a athsholáthar ar ais

ó/ar mháthairchlár.

Lasc aeir (le haghaidh cumhachta ar siúl / as), i gcás go bhfuil sé gearr nó sceitheadh, déanfar é a ghearradh go huathoibríoch, rud a fhágann go mbeidh an teicneoir cosanta.

Ceanglóir sreang Cruinne ar fáil, molaimid go mbeadh úsáideoirí níos fearr a nascadh go maith roimh é a úsáid.

Dhá lucht leanúna fuaraithe don mheaisín iomlán fuaraithe, a allmhairíodh ó Delta i Taiwan, cumhachtach

gaoth agus rith ciúin.

Le sreang i spól dubh agus soladach a sholáthraíonn cumhacht d'aer-théitheoir an chinn uachtair, is féidir an ceann barr a rothlú do chomhpháirt ag suíomh difriúil ar PCB.

Ceisteanna Coitianta maidir le Córas Athoibrithe BGA

C: Conas trealamh athbhallraíochta BGA a úsáid?
A:Nuair a fhaigheann tú an trealamh, tagann sé le CD a sholáthraíonn treoracha. Ina theannta sin, is féidir linn tú a threorú ar líne.

C: Cad iad na feisteáin athbhallrála?
A:Áirítear le trealamh reballing míreanna cosúil le wick solder, téip Kapton, liathróidí sádrála, flosc BGA, agus stionsail, etc.

Roinnt Scileanna Maidir le Córas Stáisiúin Athoibrithe BGA a Úsáid

Tá forbairt na gcomhpháirteanna leictreonacha ag éirí níos tábhachtaí de réir mar a éiríonn siad níos lú agus níos casta, le níos mó bioráin (cosa). Mar thoradh ar an treocht seo tá forbairt ar chórais níos casta agus níos costasaí, mar shampla leaganacha BGA (Ball Grid Array) agus CSP (Chip-on-Board), rud a fhágann go bhfuil sé deacair iontaofacht welds a fhíorú a d'fhéadfadh saincheisteanna cumraíochta a chur i mbaol. an chuas. Braitheann cáilíocht sádrála láimhe ar fhachtóirí éagsúla, lena n-áirítear scil an oibreora, cáilíocht na n-ábhar a úsáidtear, agus éifeachtacht an stáisiúin athoibrithe.

Bíonn tionchar ag an tírdhreach teicneolaíochta atá ag teacht chun cinn freisin ar shádráil láimhe, a éilíonn réitigh nuálaíocha i gcónaí. I sádráil láimhe, tá feidhmíocht an stáisiúin táthú nó athoibrithe ceangailte go dlúth le scil an oibreora. Is féidir le stáisiún athoibrithe dea-dheartha torthaí den scoth a bhaint amach fiú le hoibreoir nach bhfuil mórán taithí aige. Os a choinne sin, ní féidir leis an oibreoir is oilte fiú na teorainneacha a bhaineann le droch-chóras táthú a shárú.

Tá an próiseas seo bunaithe chun éifeachtúlacht athoibre a fheabhsú, mar is minic a bhíonn aisghabháil le linn athoibre níos cost-éifeachtaí ná athsholáthar. Soláthraíonn trealamh ardteicneolaíochta a úsáidtear i stáisiúin athoibrithe smacht den scoth ar eochair-athróga, ag cinntiú torthaí comhsheasmhacha. Ceadaíonn an teicneolaíocht seo aistriú teasa éifeachtach, rud a chuireann ar chumas sádrála arís agus arís eile ag teocht leanúnach, ag íoslaghdú creathadh de bharr aisghabháil teasa mall.

Is féidir an próiseas athoibre a bhriseadh síos i gceithre phríomhchéim:

1. Comhpháirteanna a bhaint
2. Glanadh pads
3. Socrú comhpháirteanna nua
4. sádráil

Ceann de na dúshláin shuntasacha ag an leibhéal táirgthe ná greamaigh solder a chur i bhfeidhm ar pillíní nuair a bhíonn comhpháirteanna á mhodhnú. Mura ndéantar an chéim seo i gceart, féadfaidh sé difear diúltach a dhéanamh ar an bpróiseas comhtháthaithe sna céimeanna ina dhiaidh sin. Má cheadaíonn do bhuiséad, moltar go mór córas fís chun cruinneas a fheabhsú.

Tagann deacrachtaí praiticiúla breise chun cinn le linn an phróisis athoibre, go háirithe de réir mar a mhéadaíonn líon na gcríochfort agus de réir mar a thagann laghdú ar a gcuid páirce (spásáil). De ghnáth, laghdaíonn méid an bhoird chuaird freisin, rud a laghdaíonn an spás atá ar fáil agus a mhéadaíonn an baol cur isteach ar na comhpháirteanna máguaird.
