3 Chrios Téimh Stáisiún Athoibrithe SMD Scáileán Tadhaill
Is muid an monaróir agus an soláthraí na príomhchúiseanna le BGA Hot Air agus Stáisiúin Athoibrithe infridhearg. Tugann muid go beacht innealtóireacht agus stáisiún sádrála ardchaighdeáin le rialú teochta digiteach. Tá na táirgí seo ar fáil le táscairí digiteacha agus cuirimid na táirgí seo ar fáil i sonraíochtaí éagsúla i dtéarmaí méideanna, cumais agus trastomhais.
Cur síos
1. Gnéithe Táirge de 3 Chrios Téimh Stáisiún Athoibrithe SMD Scáileán Tadhaill
Glacadh le teicneolaíocht táthú infridhearg a dhéanann taiscéalaíocht neamhspleách.
Bain úsáid as teas aeir te, tá sé éasca a ghearradh trí chomhréir teasa meaisín táthú traidisiúin le sirocco.
Oibriú go héasca. Níl uait ach leath uair an chloig oiliúna. An féidir an meaisín seo a oibriú.
Níl gá le huirlisí táthaithe, is féidir leis an chomhpháirt go léir de 2x2-80x80mm a tháthú.
Tá córas teasa 650W ag an meaisín seo. go forleathan go 80x120mm.
Tá nozzle aer te le vent reflow. Ná cuir isteach ar imlíne comhpháirt bheag. Is féidir leis a bheith oiriúnach don chomhpháirt go léir, go háirithe comhpháirt Micrimhilseogra BGA.
2.Specification of 3 Zones Heating Screen SMD Rework Rework Station
| Cumhacht | 4800W |
| Téitheoir barr | Aer te 800W |
| Téitheoir bun | Aer te 1200W, Infridhearg 2700W |
| Soláthar cumhachta | AC220V ±10% 50/60Hz |
| Toise | L800*W900*H750mm |
| Suíomh | Tacaíocht PCB V-groove, agus le daingneán uilíoch seachtrach |
| Rialú teochta | Teirmeachúpla cineál K, rialú lúb dúnta, téamh neamhspleách |
| Cruinneas teochta | ±2 céim |
| Méid PCB | Uasmhéid 450*500 mm.Min 20*20 mm |
| Mionchoigeartú an bhinse oibre | ± 15mm ar aghaidh / siar, ± 15mm ar dheis / ar chlé |
| BGAchip | 80*80-1*1mm |
| Spásáil sliseanna íosta | 0.15mm |
| Braiteoir Teocht | 4(roghnach) |
| Meáchan glan | 36kg |
3. Mionsonraí ar Stáisiún Athoibrithe SMD Scáileán Tadhaill 3 Chrios Téimh

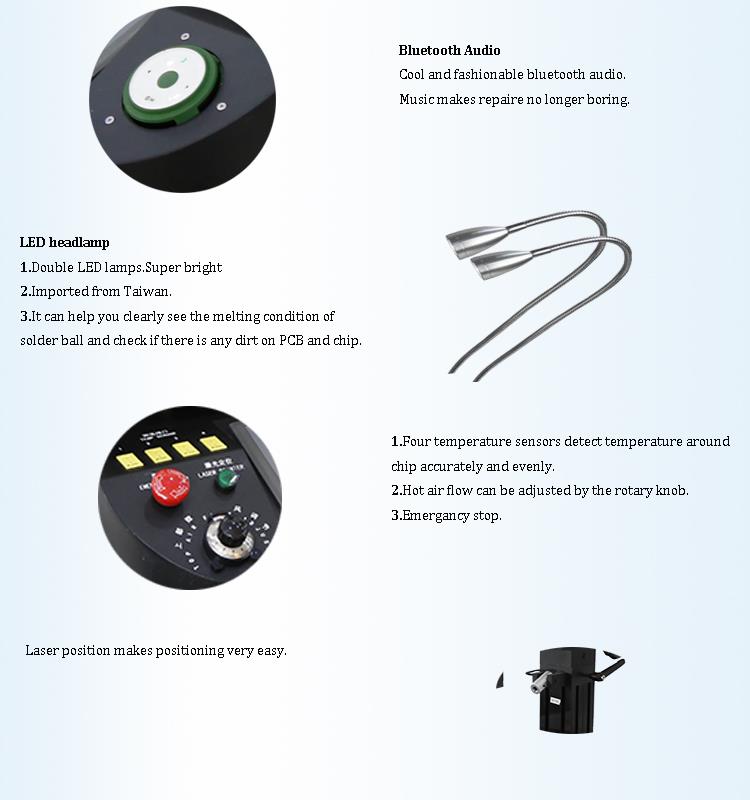

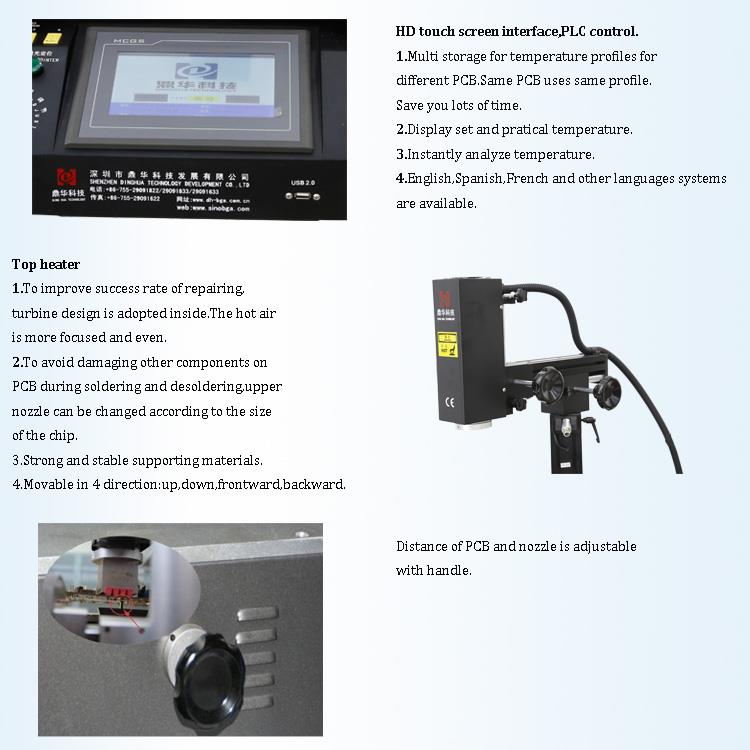

Comhéadan scáileán tadhaill 1.HD;

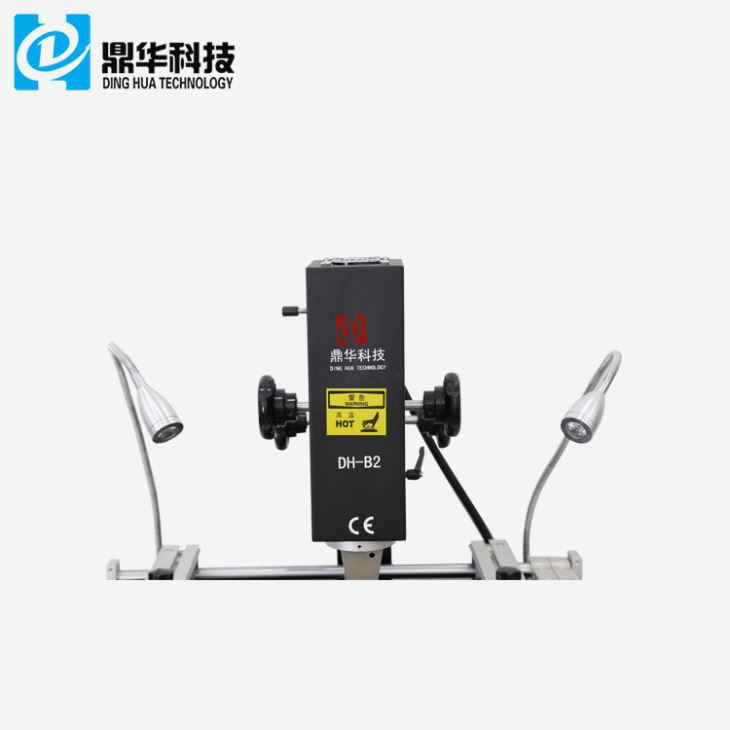

2.Trí téitheoirí neamhspleácha (aer te & infridhearg);

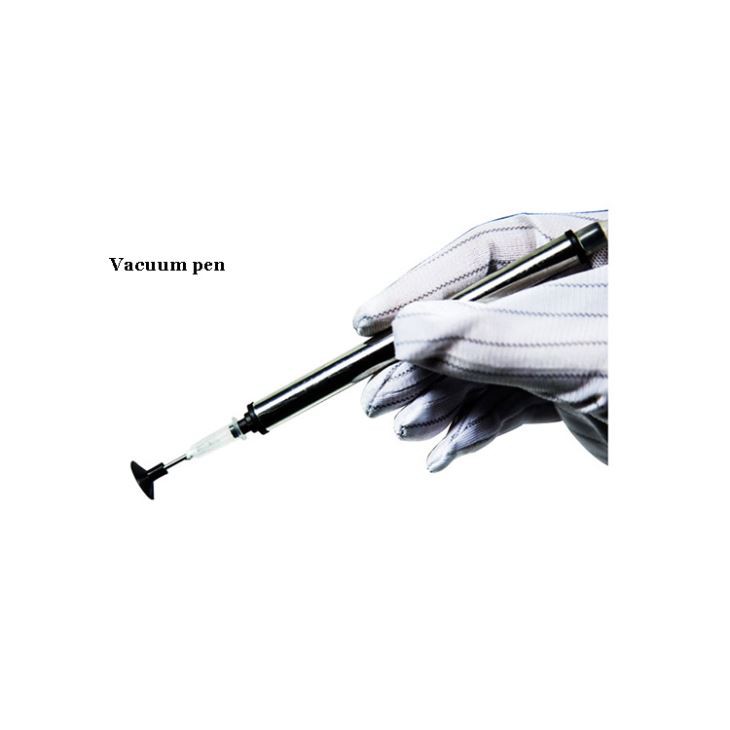

3. Peann folúis;
Ceannlampa 4.Led.
4.Why Roghnaigh Ár 3 Criosanna Téimh Stáisiún Athoibrithe SMD Scáileán Tadhaill?
5.Certificate of 3 Zones Heating Screen SMD Rework Rework Station
6.Pacáil & Loingsiú 3 Criosanna Téimh Stáisiún Athoibrithe SMD Scáileán Tadhaill
7. Eolas gaolmhar
Cad iad na réamhchúraimí don phróiseas paiste SMT?
Teocht stórála: Moltar an teocht stórála sa chuisneoir a bheith 5 céim -10 céim , déan
gan titim faoi 0 céim .
Prionsabal amach: Ní mór duit prionsabal an chéad-isteach, an chéad-amach a leanúint, agus ná cuir faoi deara greamaigh sádrála a stóráil
sa reoiteoir ar feadh ró-fhada.
Riachtanais leá: Leáigh go nádúrtha ar feadh 4 uair an chloig ar a laghad tar éis an greamaigh sádrála a bhaint as an reoiteoir.
Ná hoscail an caipín nuair a leá.
Timpeallacht táirgthe: Moltar teocht an tsiopa a bheith 25 ± 2 céim agus an taise coibhneasta
ba cheart go mbeadh 45%-65% RH.
Greamaigh Úsáidte: Tar éis an clúdach a oscailt, moltar é a úsáid laistigh de 12 uair an chloig. Más gá é a stóráil, le do thoil
bain úsáid as buidéal glan, folamh, ansin é a shéaladh agus a chur ar ais sa reoiteoir.
An méid greamaigh a chuirtear ar an líontán cruach: An méid greamaigh solder a chuirtear ar an sreang cruach den chéad uair
níor chóir go mbeadh an t-am níos mó ná 1/2 d'airde an scraper nuair a bhíonn sé á phriontáil agus á rolladh.
Sa dara háit, ní mór aird a thabhairt ar na nithe seo a leanas ar phoist phriontála próiseas próiseála sliseanna SMT:
1.Scraper: Is fearr an t-ábhar scraper scraper cruach, rud a chabhródh le foirmiú agus stripping
den ghreamú solder priontáilte ar an PAD.
Uillinn squeegee: Tá 45-60 céim ag priontáil láimhe; tá priontáil meaisín 60 céim.
Luas priontála: Lámhleabhar 30-45mm/nim; meaisín priontála 40mm-80mm/nim.
Timpeallacht priontála: Tá an teocht 23±3 céim agus tá an taiseachas coibhneasta 45%-65% RH.
2. Mogalra cruach: Oscailtí mogalra cruach De réir riachtanais an táirge, roghnaigh tiús an
mogalra cruach agus cruth agus cóimheas an oscailt.
QFP\CHIP: Ní mór sceallóga le páirceanna láir níos lú ná 0.5mm agus 0402 a ghearradh léasair.
Mogalra cruach tástála: Déantar tástáil teannas an mhogalra cruach uair sa tseachtain, agus tá an luach teannas ag teastáil
a bheith 35N/cm nó níos mó.
Glan an stionsal: Agus 5-10 ríomhairí pearsanta PCBanna á bpriontáil i ndiaidh a chéile, glan le cuimilteoir glan é. Is fearr gan ceirteacha a úsáid.
3. Glantóir: tuaslagóir IPA: Is fearr IPA agus tuaslagóir alcóil a úsáid nuair a bhíonn stionsail á ghlanadh. Ní féidir úsáid a bhaint as
tuaslagóirí ina bhfuil clóirín mar go scriosfar comhdhéanamh an ghreamú agus déanfar an caighdeán iomlán
difear.
