Cigireacht X-ghathaithe Smt

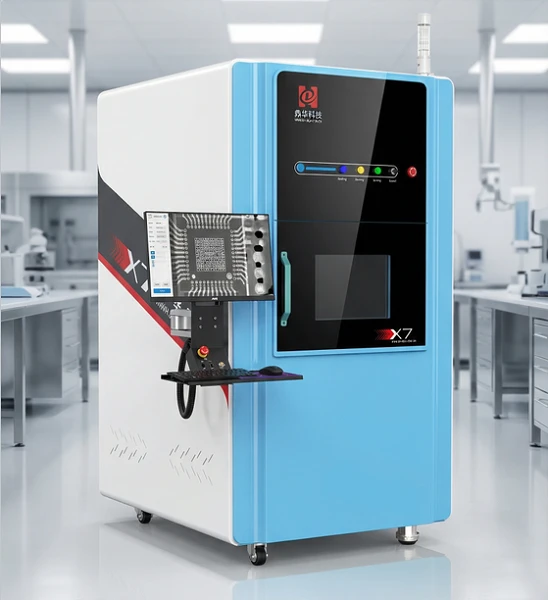

Is féidir an ionstraim tástála neamh-millteach Dinghua X{0}Ray DH-X7 a úsáid i réimsí mar IC, BGA, CSP, leathsheoltóirí, SMT, DIP, cadhnraí litiam, páirteanna feithicleacha, cóimhiotail alúmanaim, fótavoltach, plaistigh mhúnlaithe, agus criadóireacht.
Cur síos
Cur síos ar Tháirgí
Cad is Meaisín Iniúchta Gatha X-SMT ann?
Is córas iniúchta neamh-millteach é meaisín iniúchta gatha SMT X a úsáidtear chun anailís a dhéanamh ar ailt sádrála folaithe, ar struchtúir comhpháirteanna inmheánacha agus ar cháilíocht cóimeála PCB. Murab ionann agus córais iniúchta optúla traidisiúnta, is féidir le teicneolaíocht X-gha lochtanna a bhrath faoi BGA, QFN, CSP, agus pacáistí leictreonacha folaithe eile.
Cuidíonn an córas le monaróirí folús solder, droichid solder, sádráil neamhleor, hailt solder fuar, scoilteanna, agus mí-ailíniú comhpháirteanna a aithint sula dtéann táirgí isteach sa mhargadh.
- Úsáideann an fhoinse ghatha X-feadán gatha X séalaithe, a bhfuil saolré fada seirbhíse agus oibriú saor in aisce aige, le cumraíochtaí roghnacha 90KV/110KV.
- Seachadann an brathadóir painéil árasáin dhigitigh ard-sainmhínithe nua, atá deartha le réiteach ard, an íomháú is fearr in am an-ghearr.
- Cumasaíonn suíomh uathloingseoireachta léasair-roghnú tapa suíomhanna íomháithe.
- Cinntíonn rialú gluaisne ais X/Y/Z -oibríocht áisiúil agus éasca le húsáid.
- Tacaíonn modh iniúchta CNC le hiniúchadh tapa uathoibrithe le haghaidh eagair ilphointí.
- Ceadaíonn uillinn claonta inchoigeartaithe suas go 60 céim cigireacht il-, rud a fhágann gur fusa lochtanna samplacha a bhrath.
- Soláthraíonn fuinneog loingseoireachta ardmhínithe amhairc oibríocht iomasach agus logánú tapa spriocanna iniúchta.
- Méid céim: 450mm * 500mm.
- Oibriú simplí agus tapa chun lochtanna a aithint go tapa, le máistreacht indéanta tar éis dhá uair an chloig oiliúna.
Feidhmchláir SMT X{0}}Mheaisín Cigireachta Gha
Cigireacht Tionóil PCB
- Iniúchadh a dhéanamh ar ailt solder, lochtanna ceilte, agus cáilíocht cóimeála na gclár ciorcad priontáilte.
Cigireacht Pacáiste BGA
- Déan anailís ar cháilíocht sádrála faoi bhun na bpacáistí BGA agus sainaithin lochtanna ceilte.
Cigireacht ar Phacáistiú Leathsheoltóra
- Iniúchadh a dhéanamh ar struchtúir inmheánacha agus ar cháilíocht nasctha na bhfeistí leathsheoltóra.
Cigireacht Leictreonaic Feithicleach
- Cinntigh iontaofacht braiteoirí, modúl rialaithe, agus tionóil leictreonacha feithicleacha.
Cigireacht faoi stiúir Agus Soláthar Cumhachta
- Fíoraigh cáilíocht solder agus comhsheasmhacht cóimeála i dtiománaithe stiúir agus táirgí cumhachta.
Cigireacht Battery Litiam
- Braith lochtanna struchtúracha inmheánacha agus neamhghnáchaíochtaí táthú i bpróisis déantúsaíochta ceallraí.
Paraiméadair theicniúla agus sonraíochtaí
Íomhánna a bhrath
Brath agus tomhas
Tomhas Ráta Bubble
Ríomh Uathoibríoch:Is féidir le boilgeoga comhpháirteanna pacáistithe BGA agus QFN a thomhas, an cion mboilgeog sa limistéar roghnaithe a ríomh go huathoibríoch. Is féidir leat tairseacha a shocrú chun an ráta folús agus an t-uasráta folús a chinneadh go huathoibríoch.
Coigeartaigh Paraiméadair:Coigeartaigh tairseacha, méid, cineál Blob, paraiméadair ríofa, etc. chun torthaí cruinne a fháil ar ríomh uathoibríoch.
Sábháil Paraiméadair:Is féidir le húsáideoirí paraiméadair tomhais mboilgeog reatha a shábháil (tairseacha, méid, cineál Blob, ríomh, etc.). Is féidir na paraiméadair seo a athúsáid go díreach nuair a dhéantar iniúchadh ar an táirge céanna an chéad uair eile, feabhas a chur ar éifeachtúlacht iniúchta.
Toise a Ríomh
Ríomh Cóimheas Stáin a Líonadh:Úsáidtear go príomha chun ráta fliuchta na gcomhpháirteanna trí phoill a thomhas. Faigh comhréir agus airde dhromchla sádrála an chomhpháirte trí fhráma dronuilleogach a roghnú.
Tomhas Tapa:Faigh an fad idir dhá phointe trí roghnú fráma treallach.
Uillinn:Cliceáil ar phointí A agus B chun an bhunlíne a shocrú, ansin cliceáil ar an bpointe C chun an uillinn idir gathanna BA agus BC a thomhas.
Ciorcal:Úsáidtear go príomha chun liathróidí stáin agus comhpháirteanna ciorclach eile a thomhas. Roghnaigh comhpháirt ciorclach ar bith trí fhráma a roghnú chun a imlíne, a hachar agus a ga a fháil.
Dronuilleog Chothrománach:Úsáidtear go príomha chun comhpháirteanna cearnacha a thomhas. Roghnaigh cearnóg trí roghnú fráma chun a fhad, a leithead agus a limistéar a fháil.
Cigireacht Uathoibríoch
Cigireacht CNC:Le haghaidh pointí iniúchta iolracha, socraigh aon suíomh agus míreanna tomhais; déanfaidh na bogearraí gach pointe iniúchta a ghabháil go huathoibríoch agus na híomhánna a shábháil.
Suíomh Léasair:Suíomh léasair ponc dearg, cúnamh dúbailte, nascleanúint éasca.
( Ráta Folamh Bubble ) ( Fad ) ( Cigireacht CNC )
SMT X{0}}Cigireacht Ghae VS AOI
Úsáideann córais AOI ceamaraí optúla chun lochtanna infheicthe ar dhromchlaí PCB a iniúchadh. Cé go bhfuil sé éifeachtach le haghaidh iniúchta dromchla, ní féidir le AOI hailt solder folaithe a bhrath faoi BGA agus ardphacáistí leictreonacha eile.
Úsáideann meaisíní iniúchta ga-gha SMT X teicneolaíocht íomháithe ga-X chun struchtúir inmheánacha agus naisc shádráil fholaithe a iniúchadh, rud a fhágann go bhfuil siad riachtanach do chóimeáil PCB nua-aimseartha agus do mhonarú leictreonaice ard-iontaofachta.
