Meaisín Athbhailithe BGA Optúil leath-uathoibríoch

Táirgeadh meaisín athbhallaithe BGA leath-uathoibríoch a thabhairt isteach

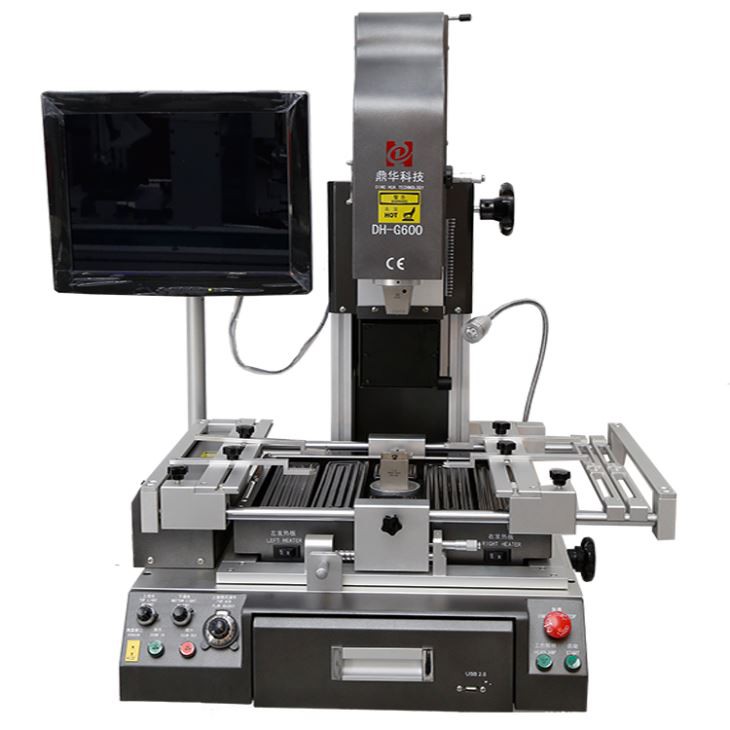

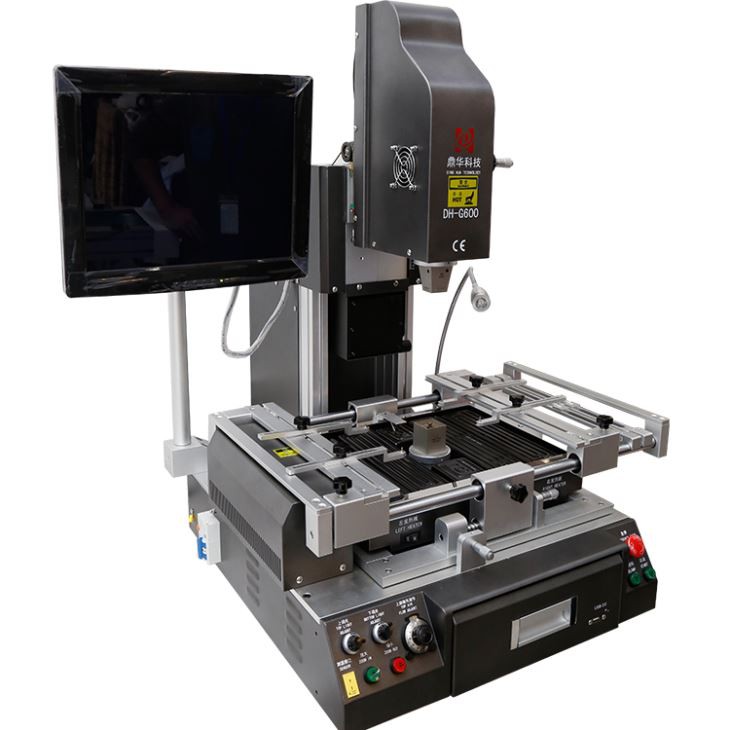

Is leath-uathoibríoch é an stáisiún athoibrithe BGA DH-G600 seo le ceamara optúil CCD allmhairithe ,

Scáileán taispeána HD agus ríomhaire ar stíl drawer le scáileán tadhaill, a úsáidtear don ríomhaire,

Xbox, PS3/4 agus PCB eile srl, freisin, toisc go bhfuil sé mar ghné le knob coigeartaithe sreabhadh Aeir, ionas gur féidir

deisiú micrea-sliseanna, mar shampla, IC , POP agus QFN etc.

Gnéithe táirge agus cur i bhfeidhm an mheaisín athbhaillithe bga leath-uathoibríoch optúil

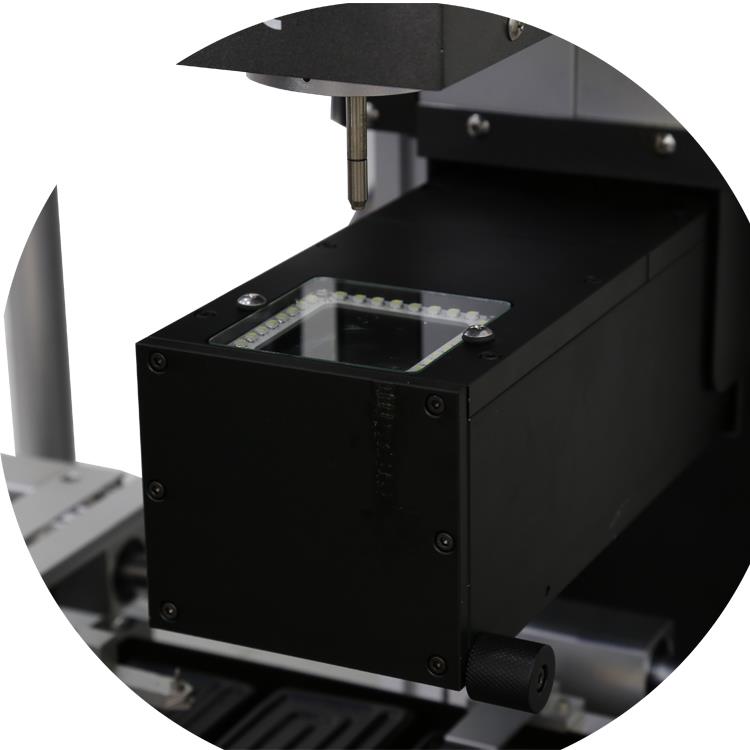

Ceamara optúil CCD, iompórtáilte ó Panasonic, le 2 mhilliún picteilín, dathanna dúbailte roinnte agus léirithe ar taispeáint

scáileán le haghaidh ailíniú.

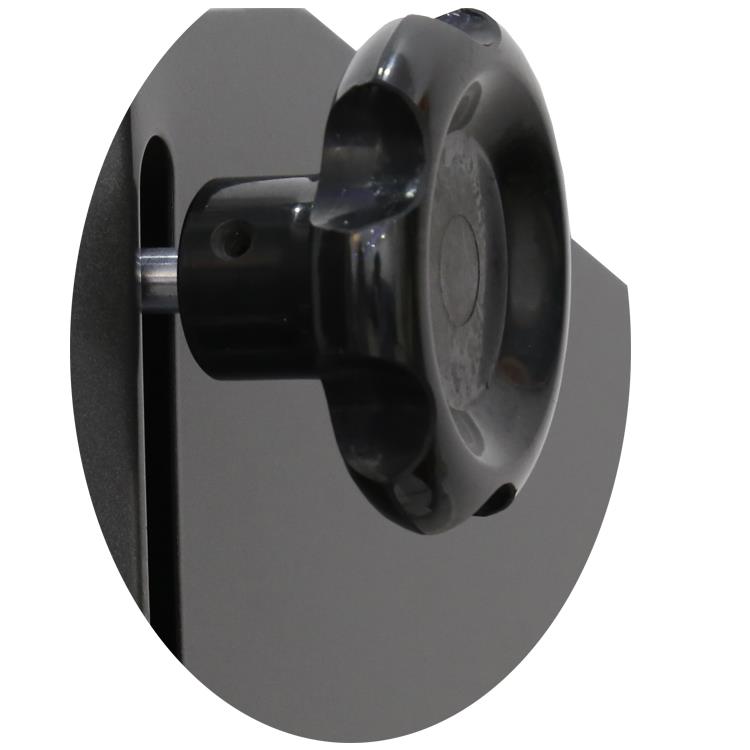

Cnap le haghaidh gluaiseacht ceann barr, nuair a thosaíonn tú ag sádráil nó ag dí-dhíol, déan ach an ceann barr a bhogann an tslat seo.

Rialóir, 110mm, agus tú ag ailíniú le haghaidh sliseanna agus PCB, is féidir leat a bheith mar thagairt duit maidir le cé chomh hard is atá an ceann barr.

Na cnaipí is feidhmiúla atá ag meaisín athoibrithe BGA, mar shampla, coigeartú solais barr/bun le haghaidh optúil

Ceamara CCD, coigeartú barrshreafa aeir agus zúmáil isteach/amach don scáileán taispeána agus teirmeachúpla

Cnaipe éigeandála, in imthosca ar bith, má tá sé brúite síos, stopfaidh stáisiún athoibrithe BGA láithreach,

freisin, is féidir leat brúigh "tús" meaisín a thosú.

Ríomhaire tarraiceán le scáileán tadhaill (7 orlach), is féidir leis go leor spáis a shábháil, is inchinn meaisín é,

mar pharaiméadair go léir, mar shampla, teocht, am, ríomh PID etc.

Conas a oibríonn stáisiún athoibrithe BGA:

Cáilíocht táirge an mheaisín athbhaillithe bga leath-uathoibríoch optúil

Glacann muid páirt in Aonach Canton gach bliain, agus tugann custaiméirí ó SAM, an Euro agus Oirdheisceart na hÁise cuairt orainn etc.

Tá an custaiméir, ar aonach Canton, ón RA ag díriú ar éisteacht le léacht ár dteicneora faoi athobair BGA

bunúsacha oibre stáisiúin.

Taispeánann cuid de na deimhnithe, lena n-áirítear paitinní, CE, Deimhniú an chórais deimhniúcháin cáilíochta,

Branda aitheanta agus deimhniú fiontair ardteicneolaíochta etc.

Seachadadh, seoladh agus seirbhís an mheaisín athbhallrála BGA leath-uathoibríoch optúil

Roimh an seachadadh: éarlais faighte, ar feadh níos lú ná 10 sraith 3 ~ 5 lá le hullmhú, 10 ~ 50 tacair, 2 sheachtain

le haghaidh ullmhú, 50 ~ 100 tacair, 3 seachtaine le haghaidh ullmhú.

Tar éis an tseachadta: más gá, is féidir linn cabhrú le bealaí loingseoireachta a shocrú don chustaiméir, agus féachaint cén bealach a dhéanfaidh an m-

ost éifeachtach ó thaobh costais, nuair a fhaightear meaisín, déanfaimid treoir conas a shuiteáil agus a oibriú.

Ceisteanna Coitianta maidir leis an meaisín athbhaillithe bga leath-uathoibríoch optúil

1. C: cad é stáisiún rework BGA?

A: úsáidtear stáisiún aer te/IR chun feistí a théamh agus sádráil a leá, agus úsáidtear uirlisí speisialaithe chun piocadh

suas agus suíomh go minic comhpháirteanna beag bídeach.

2.Q: Cén teocht is gá duit a Desolder?

A: De ghnáth, an liathróid solder luaidhe a dhí-dhíol, is féidir an teocht a shocrú níos ísle, más rud é saor ó luaidhe mar sin-

liathróid lder, ní mór an teocht a shocrú níos airde, ach Cuimhnigh má tá an teocht ró-íseal chun an leá

sádróir, is féidir é a shocrú nach mó ná 400C céim Má tá tú go dtí go streachailt leis, cuir ach cuid den sádráil leis an mo-

comhpháirteanna unted, oibríonn ansin.

3.Q: Cad é an "BGA"?

A: Is cineál de phacáistiú gléasta dromchla (iompróir sliseanna) é eagar greille liathróid (BGA) a úsáidtear le haghaidh ciorcail chomhtháite

úití. Úsáidtear pacáistí BGA chun feistí cosúil le micreaphróiseálaithe a shuiteáil go buan.

4. C: Cad é an teocht is fearr i sádrála?

A: Tá pointe leá an chuid is mó de shádráil thart ar 188 céim (370 céim F) agus tá teocht an aeir te

leagtar 160 céim go 280 céim (320 céim F go536 céim F). de ghnáth, ba chóir go dtosódh an teocht ag an teocht is ísle i gcónaí

ré féidir.

An nuacht is déanaí ar an meaisín athbhallaithe BGA leath-uathoibríoch optúil

NÓS IMEACHTA

1.Glan an limistéar.

2.Druileáil isteach i blister delamination leis an Micri-Druileáil agus muileann liathróid. Druileáil i limistéar atá glan ón gciorcad-

ry nó comhpháirteanna. Druileáil ar a laghad dhá pholl os coinne a chéile timpeall imlíne an dela

mionna. (Féach Fíor 1). Scuab ar shiúl gach ábhar scaoilte.

AIRE

Bí cúramach gan druileáil ró-dhomhain ag nochtadh ciorcaid nó eitleáin inmheánacha.

AIRE

Is féidir le hoibríochtaí abrasion muirir leictreastatacha a ghiniúint.

3. Bácáil an bord ríomhaire chun aon taise gafa a bhaint. Ná lig don bhord ríomhaire fuarú pr-

ior an eapocsa a instealladh.

AIRE

D'fhéadfadh go mbeadh roinnt comhpháirteanna íogair do theocht ard.

4.Mix an eapocsa. Féach treoracha an mhonaróra maidir le conas eapocsa a mheascadh gan boilgeoga.

AIRE

Cleachtadh cúram chun boilgeoga a chosc sa mheascán eapocsa.

5. Doirt an eapocsa isteach sa datha eapocsa.

6. Instealladh an eapocsa isteach i gceann de na poill sa delamination. (Féach Fíor 2). Choinnigh an teas

feabhsóidh an bord ríomhaire saintréithe sreafa an eapocsa agus tarraingeoidh sé an eapocsa int-

o an neamhní

limistéar é a líonadh go hiomlán.

7. Mura líonann an neamhní go hiomlán, d'fhéadfadh na nósanna imeachta seo a leanas a bheith ann

úsáidtear:

A. Cuir brú áitiúil éadrom i bhfeidhm ar dhromchla an bhoird ag tosú ag an bpoll líonta, ag dul ar aghaidh go mall

go dtí an poll vent.

B. Cuir an fholús i bhfeidhm ar an bpoll vent chun an eapocsa a tharraingt tríd an bhfolús.

8. An eapocsa a leigheas in aghaidh an Nós Imeachta 2.7 Meascadh agus Láimhseáil Eapocsa.

9. Scrios aon eapocsa breise ag baint úsáide as an Scian beachtais nó an Scraper.
