Meaisín Sádrála BGA Optúil Lámhleabhar
meaisín sádrála bga optúla láimhe 1. Réamhamharc tapa: Úsáidtear stáisiún sádrála DH-G600 BGA go forleathan sa Deisiúchán Leibhéal Sliseanna i ríomhaire glúine, PS3, PS4, Xbox360, Fón Moblie, etc. Feistithe le feidhm suite léasair, stáisiún athoibrithe DH-G600 bga Is féidir le Seasamh go tapa ar sliseanna BGA agus motherboard. 2....
Cur síos

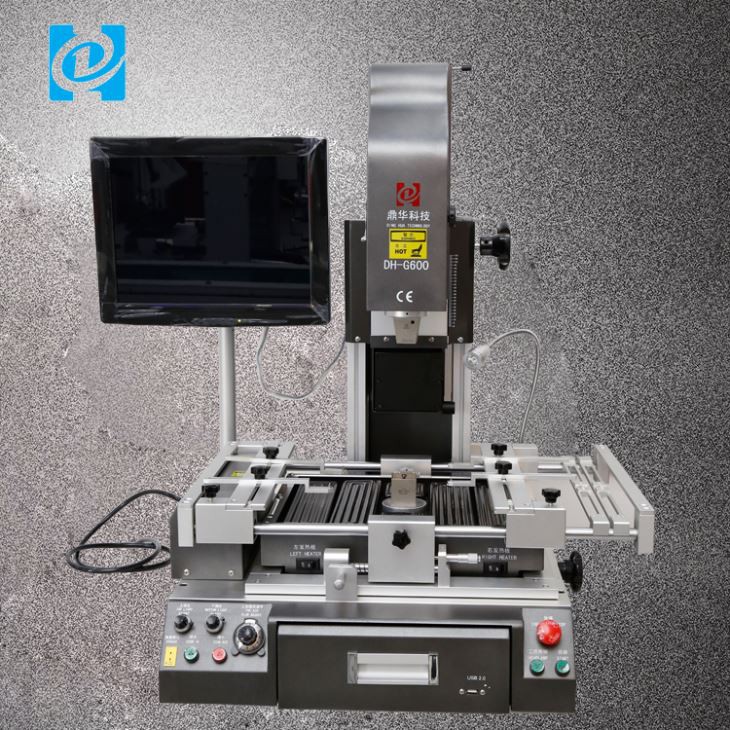

meaisín sádrála optúla bga láimhe
1. Réamhamharc tapa:
Úsáidtear stáisiún sádrála DH-G600 BGA go forleathan sa Deisiúchán Leibhéal Sliseanna i ríomhaire glúine, PS3, PS4, Xbox360, Fón Moblie, etc.
Feistithe le feidhm suite léasair, is féidir le stáisiún athoibrithe DH-G600 bga go tapa Suíomh ar sliseanna BGA agus máthairchlár.
|
Paraiméadar táirge |
|
|
Ainm an táirge |
meaisín sádrála agus dísoldering |
|
Cumhacht iomlán |
5300W |
|
téamh barr |
1200w |
|
téamh bun |
téamh aer te ag bun 1200W, réamhthéamh IR 2700W |
|
Cumhacht |
220V 50HZ% 2f60HZ |
|
Suíomh |
Is féidir le V-groove, boird PCB a choigeartú i X, ais Y agus feistithe le daingneán uilíoch |
|
Rialú teochta |
K-cineál, lúb dúnta |
|
Méid PCB |
Uasmhéid 400x380mm, Íosta 22x22mm |
|
Méid sliseanna |
2 ×2-50x50mm |
|
Spásáil sliseanna íosta |
0.15mm |
|
Braiteoir teocht seachtrach |
1(roghnach) |
|
N.W. |
thart ar 60kg |
|
motherboards oiriúnach |
fón póca, ríomhaire glúine, deasc, consól cluiche, XBOX360, PS3 |
2. Cur síos ar an táirge ar stáisiún athoibrithe DH-G600 BGA
Tréithe:
1. Córas Ailínithe Optúil Nua is déanaí, éasca le feidhmiú, is féidir ráta ratha a bheith 100%.
2. Le seasamh léasair.
3. Uathoibríoch a aithint sliseanna BGA agus airde gléasta.
4. Gléas téitheoir barr agus dearadh ceann gléasta 2 in 1.
5. Sádráil leath-amamatach agus dí-dhí-dhíoltóir.
6. Córas CCD agus Córas Ailínithe Optúil le chéile, is féidir leis an scáileán a athrú le cnaipe amháin.
7. Uathoibríoch choigeartú chromatism réiteach agus gile.
8. Le seasamh léasair.
9. Le Micriméadar a dhéanamh Micrimhilseogra choigeartú.
10. Le lucht leanúna tras-sreabhadh cumhachtach chun PCB a fhuarú go tapa chun é a chosc ó dhífhoirmiú.
11. Le 3 chrios teochta agus soicéid braiteoir teochta roghnach amháin.
Céimeanna 3.Repair:
Scar an tslis BGA ón máthairchlár - thugamar dísoldering air
Pad Glan
Sliseanna BGA nua a athpheiliú nó a athsholáthar go díreach
Ailíniú/Suíomh - Ag brath ar thaithí, fráma síoda, ceamara optúil
Cuir sceallóg nua BGA ina ionad - sádráil a thugamar air

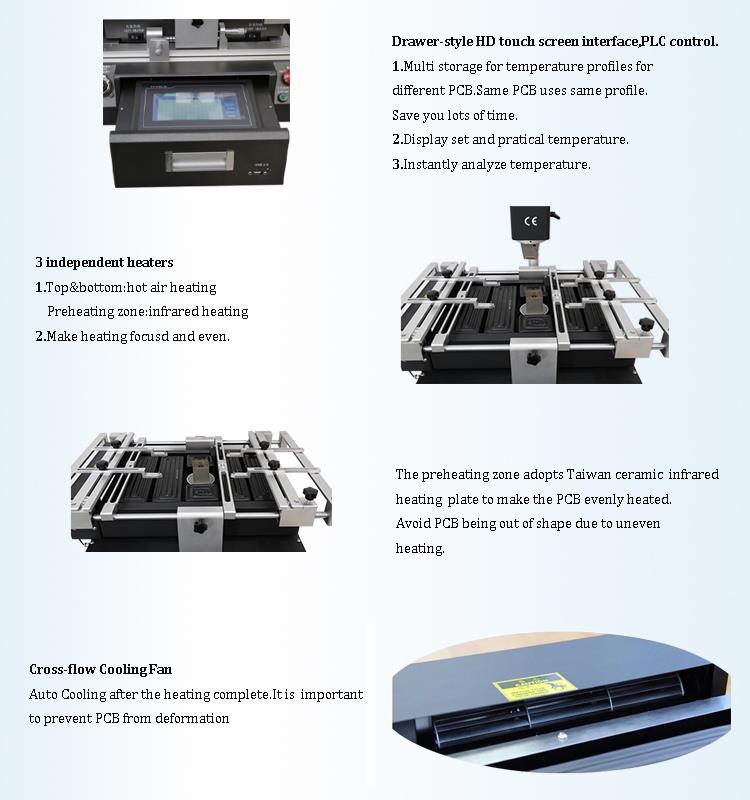

4. Íomhánna Mionsonraithe de STÁISIÚN ATHOIBRITHE G600 BGA
5.Próifíl na Cuideachta
Roinnt pictiúir dár monarcha agus stáisiún athoibrithe BGA

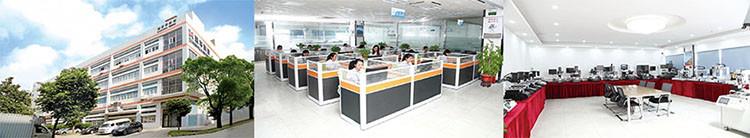

Oifigí
Mlínte déantúsaíochta
Deimhniú CE mar atá thíos
Cuid dár gCliaint

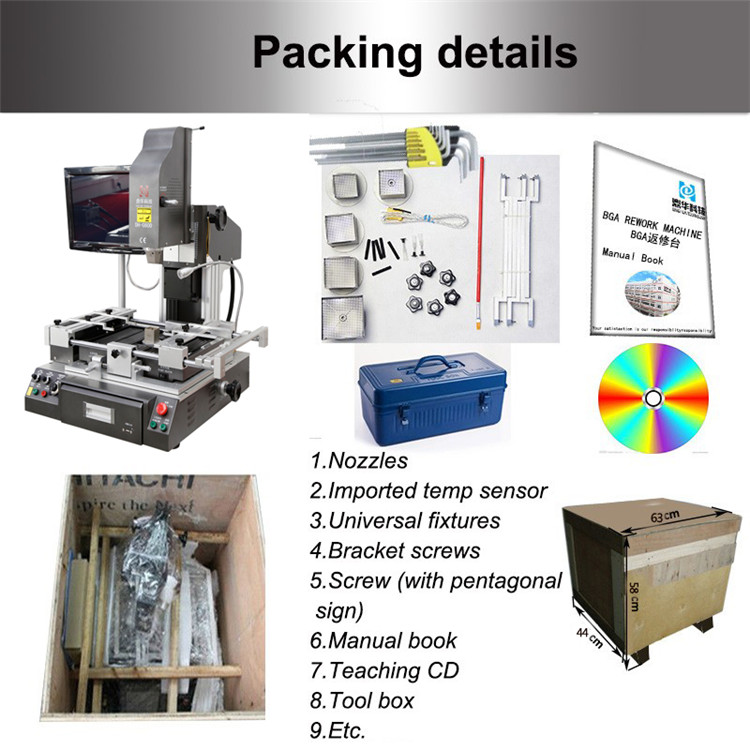

6. Pacáil & Seachadadh & Seirbhísí G600 BGA REWORK STATION
7. Eolas gaolmhar
Ceithre mhodh plandála liathróid
Go ginearálta tá ceithre mhodh ann chun splicing liathróid BGA a chur i bhfeidhm, is é sin an modh chun an gléas amháin a úsáid, an modh chun an teimpléad a úsáid, socrú láimhe agus an méid ceart greamaigh sádrála a scuabadh.
Má tá gripper liathróid ag roghnú teimpléad atá comhoiriúnach le ceap BGA, ba cheart go mbeadh méid oscailt an teimpléid 0.05--0.1mm níos mó ná trastomhas an liathróid solder. Scaip an liathróid sádrála go cothrom ar an teimpléad, croith an gléas a bhfuil liathróid aige, agus cuir an sádróir breise. Tá an liathróid rollta ón teimpléad go dtí an groove bailiú liathróid solder an plandálaí liathróid ionas go
ní choinnítear ach liathróid solder amháin i ngach poll sceite den dromchla teimpléid
Cuir an flosc solder clóite nó greamaigh gléas BGA ar an mbinse oibre agus an flosc nó an greamaigh sádrála os comhair aníos. Ullmhaigh teimpléad meaitseála ceap BGA. Ba cheart go mbeadh oscailt an teimpléid 0.05-0.1 mm níos mó ná trastomhas an liathróid sádrála. Cuir an teimpléad timpeall an eochaircheap agus cuir é thar an gcomhpháirt clóite BGA den fhlosc nó den ghreamú sádrála. Tá an fad idir BGAanna comhionann le nó beagán níos lú ná trastomhas na liathróidí solder, ailínithe faoin micreascóp. Scaip an liathróid solder go cothrom ar an stionsal, agus bain úsáid as na tweezers chun an liathróid sádrála breise a bhaint ionas nach mbeidh ach liathróid solder amháin fágtha i ngach poll sceite ar an dromchla stionsal. Bain an teimpléad, seiceáil é agus comhlánaigh é.
Cuir an flosc solder clóite nó greamaigh gléas BGA ar an mbinse oibre agus an flosc nó an greamaigh sádrála os comhair aníos. Cuir na liathróidí solder ceann ar cheann le tweezers nó stylus cosúil le paiste.
8.4 Scuab méid ceart modh greamaigh solder
Nuair a bhíonn an teimpléad á phróiseáil, déantar tiús an teimpléid a thiús, agus tá méid oscailt an teimpléid beagán méadaithe, agus tá an greamaigh solder clóite go díreach ar eochaircheap an BGA. De bharr teannas dromchla, cruthaítear liathróidí solder tar éis reflow. Úsáidtear an modh plandála liathróid san Airteagal seo. Déanann an méid seo a leanas cur síos ar mhodh plandála liathróide an plandálaí liathróide.
