Scáileán Tadhaill Aer Te Stáisiún Sádrála BGA



Is monaróir atá againn atá ag comhoibriú le cuideachtaí idirnáisiúnta, mar shampla Foxconn, Lenovo, agus Huawei, le breis agus 8 mbliana i réimse stáisiúin athoibrithe BGA/SMT. Díoltar ár stáisiúin athoibrithe BGA ar fud an domhain, agus tá gníomhairí againn i dtíortha mar an Iaráin, SAM, Meicsiceo, an India agus Vítneam. Tá súil againn gur féidir leat a bheith linn freisin. Is é do shástacht ár dtóir i gcónaí.

Gnéithe

• Úsáidtear go forleathan chun sliseanna LAP agus GPU a athoibriú ar ríomhairí glúine, PS3, PS4, XBOX360, etc.
• Sádráil, dísoldering, a bhaint, agus gléasta sliseanna BGA trí oibriú láimhe.
• Feistithe le téitheoirí aer te barr agus bun, agus pláta téimh bun-infridhearg.
• Comhéadan scáileán tadhaill atá éasca le húsáid le haghaidh oibriú éasca.
• Tacaíonn sé le hathoibriú comhpháirteanna BGA, CCGA, QFN, SMD, etc.
• Rialú teochta beacht le cruinneas ±2 céim.
• Feidhmeanna sábháilteachta uachtaracha, lena n-áirítear cosaint éigeandála.

Paraiméadar an táirge

Cumhacht Iomlán	4800W
Téitheoir barr	800W
Téitheoir bun	2ú 1200W, 3ú téitheoir IR 2700W
Cumhacht	AC220V ±10％ 50Hz
Soilsiú	Solas oibre faoi stiúir Taiwan, aon uillinn a choigeartú.
Modh oibríochta	Scáileán tadhaill HD stíl tarraiceán, comhéadan comhrá cliste, socrú córais dhigitigh
Stóráil	50000 grúpa
Gluaiseacht téitheoir barr	Ar dheis / ar chlé, chun tosaigh / ar gcúl, rothlaigh go saor.
Suíomh	Suíomh Chliste, is féidir PCB a choigeartú i X, Y treo le "Tacaíonn 5 phointe" + lúibín PCB V-groov + daingneáin uilíoch.
Rialú teochta	Braiteoir K, lúb gar
Cruinneas teochta	±2 céim
Méid PCB	Uasmhéid 390×400 mm Íosmhéid 22×22 mm
sliseanna BGA	2 × 2 mm - 80x80 mm
Spásáil sliseanna íosta	0.15mm
Braiteoir temper seachtrach	1 ríomhaire
Toisí	610*620*560mm
Meáchan glan	40KG

Gné an táirge

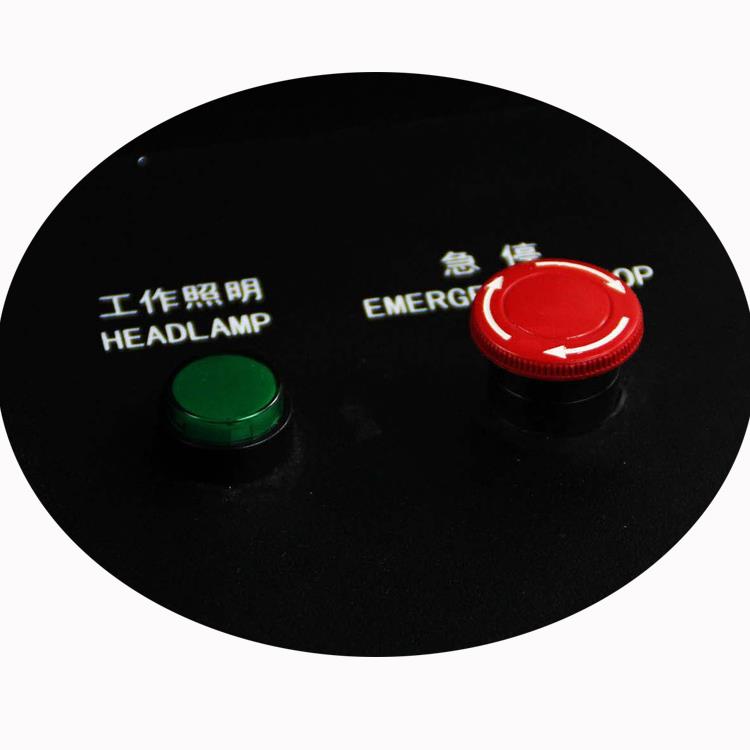

Cnaipe éigeandála an mheaisín, aon choinníoll práinneach, is féidir é a bhrú, ansin athobair BGA

stopann an meaisín ag obair láithreach, agus tosaíonn lucht leanúna tras-sreafa ag fuarú do PCB/sliseanna agus in-

limistéar preheating frared.

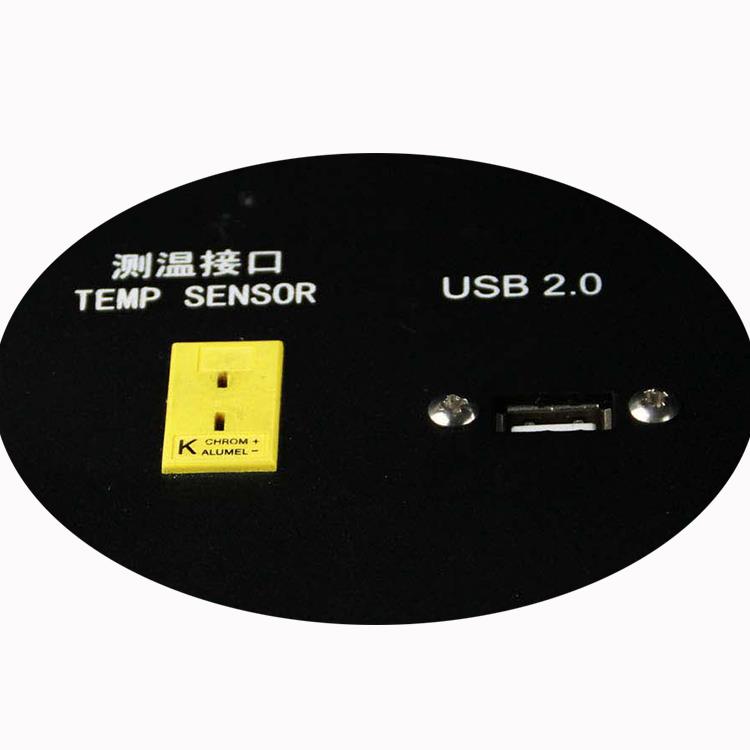

Is féidir le braiteoir Tempe monatóireacht a dhéanamh ar an teocht fíor-ama ar an tslis, USB 2.0 chun bogearraí a uaslódáil

nó an scáileán a íoslódáil etc.

Lasc aeir, a stopfaidh nuair nach mbíonn an t-airgeadra gnáth (níos mó nó níos lú), mar shampla sceitheadh

leictreachais, ciorcad gearr, sáraíonn an voltas cumhachta an raon feidhme gnáth(+/- 10%).

"GND" chun an sreang talún a nascadh chun teicneolaíocht níos sábháilte a sholáthar ag baint úsáide as meaisín.

Conas a Oibríonn Stáisiún Sádrála BGA?

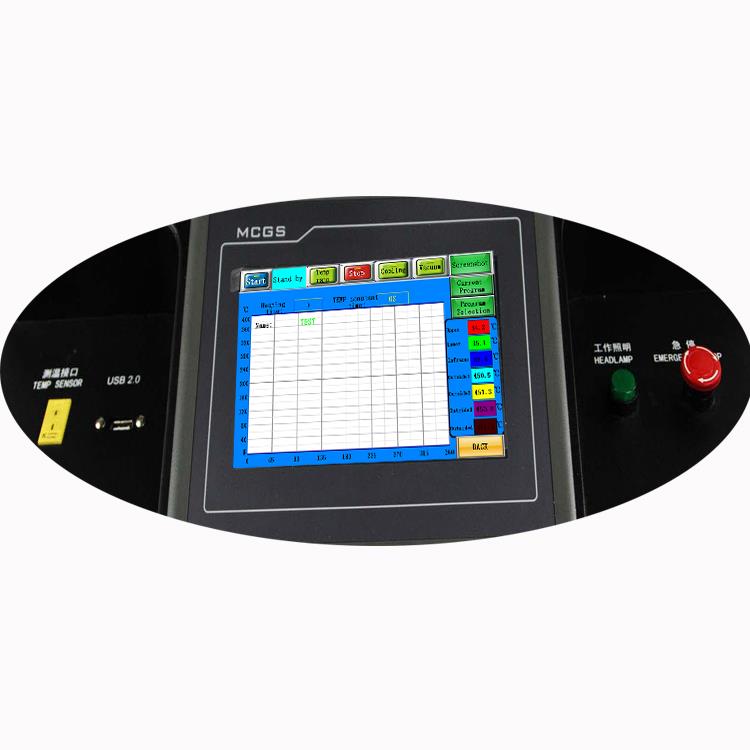

Tá comhéadan oibríochta slachtmhar simplí ag stáisiún sádrála BGA, le calafort braite teochta amháin, calafort USB 2.0, lasc solais, agus cnaipe éigeandála. Is féidir leis an ríomhaire tionsclaíoch, a bhfuil scáileán tadhaill 7-orlach air, suas le 5,000 phróifíl a stóráil, rud a ligeann duit próifílí rathúla a shábháil le haghaidh tagartha sa todhchaí.

Cáilíocht Táirge Stáisiún Sádrála BGA Scáileán Tadhaill Te Aer

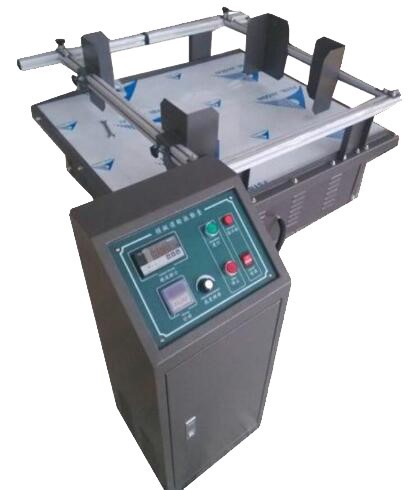

Taispeánann an íomhá thuas meaisín iompair gluaisteán insamhladh. Déantar dianphróiseas tástála ar ár n-innill go léir: ritheann siad go leanúnach ar feadh 3 lá, ansin déantar tástáil chreathadh 24 uair ar a laghad orthu. Tar éis seo, ritheann siad ar feadh 24 uair an chloig breise chun aon saincheisteanna féideartha a aithint agus chun fadhbanna a chosc amach anseo dár gcustaiméirí. Go dtí seo, is muid an t-aon chuideachta sa tSín a dhéanann tástáil críochnúil den sórt sin sa tionscal seo.

CCanna

C: Cad é PCB?

A:Tá PCB (Bord Ciorcaid Clóbhuailte) déanta as sraitheanna de fiberglass agus copar atá greamaithe le chéile.

C: An féidir liom 110V a úsáid don mheaisín seo?

A:Sea, is féidir leis an meaisín oibriú ar 110V, ach cuir in iúl dúinn roimh ré, toisc go bhféadfadh go mbeadh gá le roinnt comhpháirteanna a choigeartú.

C: An féidir liom sliseanna dí-éillithe a úsáid chun é a shádráil ar PCB arís?

A:Is féidir, chomh fada agus a fhanann an bonnphointe slán, is féidir an sliseanna a athúsáid tar éis é a athbhallóga.

C: Conas is féidir liom a aithint cén sliseanna a bhfuil fadhb ann?

A:De ghnáth, bheadh ​​meaisín X-gha de dhíth ort chun an cheist a dhiagnóiseadh.



Cúpla Leideanna maidir le Deisiúchán: Deisiúchán Seoltóra agus Modh Táthú

Sula n-úsáidtear aon trealamh táthú, ba cheart réamhchúraimí áirithe a ghlacadh. A chinntiú go ndéantar leictreoidí an trealaimh a ghlanadh, a ailíniú, agus a shocrú don tiús boird cuí.

Ba cheart samplaí tástála a bhfuil leithead ciorcaid chomhchosúla acu, spásáil, tiús, bailchríoch dromchla agus comhrian a úsáid. Breathnaigh agus tástáil ar cháilíocht táthú, ailíniú, dídhathú, comhleá, agus cuma an bhunábhair sa limistéar táthaithe. Coigeartaigh na socruithe trealaimh táthú agus déan arís go dtí go mbaintear amach toradh inghlactha.

Ba cheart go mbeadh ailíniú an ribín táthaithe leis an bpatrún ciorcaid laistigh de {{{0}}.050 mm (0.002").Ba chóir go mbeadh neart nasctha an táthaithe níos mó ná neart an chiorcaid/bunábhar.

Nós imeachta

1. Glan an limistéar.
2. Roghnaigh cuid de ribín Kovar a mheaitseálann leithead an phatrún seoltóra atá á dheisiú (± {{0}}.050 mm, nó 0.002").
3. Gearr an ribín thart ar 3.0 mm (0.120") níos faide ná an chuid atá á dheisiú.
4. Glan an seoltóir ribín agus an t-ábhar bonn timpeall an limistéir deisiúcháin.
5. Cuir agus lár an ribín thar an gcuid atá le deisiú, ag fágáil faid chomhionann ar gach taobh, comhthreomhar leis an bpatrún ciorcad.
6. Cuir an bord PC faoi na leictreoidí táthaithe ionas go mbeidh na leictreoidí ag brú ar an limistéar deisiúcháin.
7. Coinnigh an ribín in áit le tweezers beachtais go dtí go mbeidh an táthú críochnaithe. Weld i bhfeidhm ag baint úsáide as socruithe bunaithe ar na samplaí tástála a nglactar leo.
8. Glan an limistéar.
9. Déan iniúchadh cúramach ar an alt le haghaidh cáilíochta táthúcháin agus ailíniú.
10. Más gá, cuir méid beag flux agus stáin i bhfeidhm ar an limistéar iomlán le sádróir.
11. Glan an limistéar arís.

Más gá, cóta an limistéar deisithe le eapocsa.
