Stáisiún Cearrbhachais Athoibrithe BGA

Stáisiún athbhallraíochta BGA

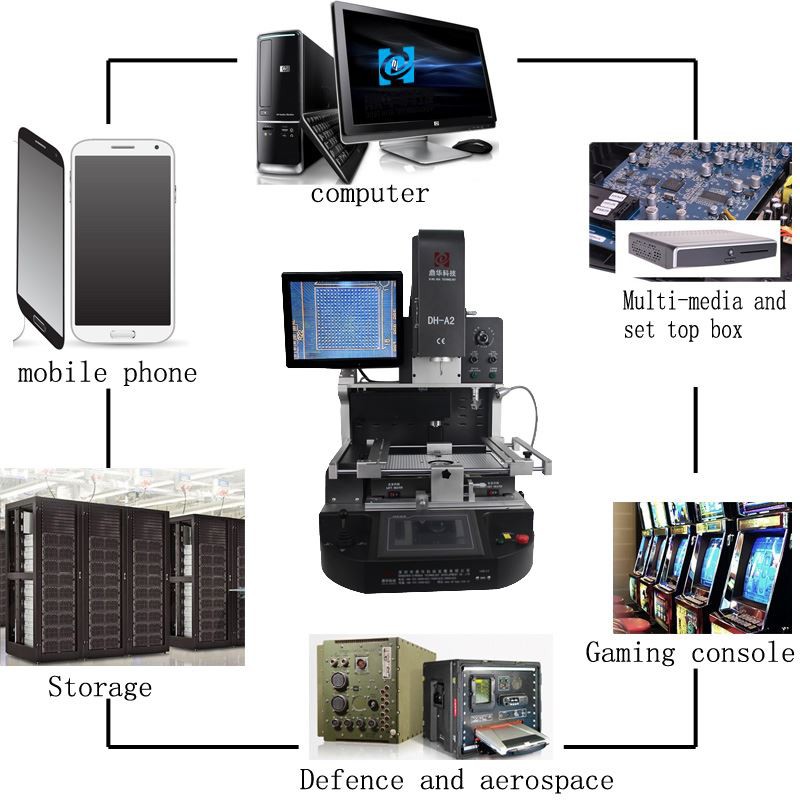

Is é DH-A2 an tsamhail díola is teo i margadh thar lear agus i margadh na Síne, go dtí seo chuir Foxconn i bhfeidhm,

Huawei agus go leor monarchana, tá sé coitianta freisin do siopa deisiúcháin, mar shampla, ionad seirbhíse Apple,

ionad seirbhíse Xiaomi agus siopaí deisiúcháin phearsanta eile, etc. toisc go bhfuil sé ardéifeachtúlachta agus éifeachtach ó thaobh costais.



1. Feidhm stáisiún athbhallraíochta athoibrithe BGA



Chun sceallóga de chineál eile a shádráil, a athsheoladh, a dhíshealú:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sliseanna stiúir, agus mar sin de.

2. Gnéithe Táirge de stáisiún reballing rework BGA

* Saolré cobhsaí agus fada (deartha le haghaidh 15 bliana ag baint úsáide as)

* An féidir a dheisiú motherboards éagsúla le ráta ard rathúil

* Rialú go docht ar theocht teasa agus fuaraithe

* Córas optúil ailínithe: gléasta go cruinn laistigh de 0.01mm

* Éasca le feidhmiú. Is féidir le duine ar bith a fhoghlaim chun é a úsáid i 30 nóiméad. Níl aon scil speisialta ag teastáil.

3. Sonraíocht anStáisiún athbhallraíochta BGA



Soláthar cumhachta	110~240V 50/60Hz
Ráta cumhachta	5400W
Leibhéal uathoibríoch	sádróir, dísheoltóir, piocadh suas agus athsholáthar, etc.
CCD optúil	uathoibríoch le friothálacha sliseanna
Rith rialú	PLC (Mitsubishi)
spásáil sliseanna	0.15mm

Scáileán tadhaill	curves le feiceáil, am agus socrú teochta
Méid PCBA ar fáil	22*22~400*420mm
méid sliseanna	1*1~80*80mm
Meáchan	thart ar 74kg
Dims pacála	82*77*97cm



4. Sonraí i dtaobhStáisiún athbhallraíochta BGA

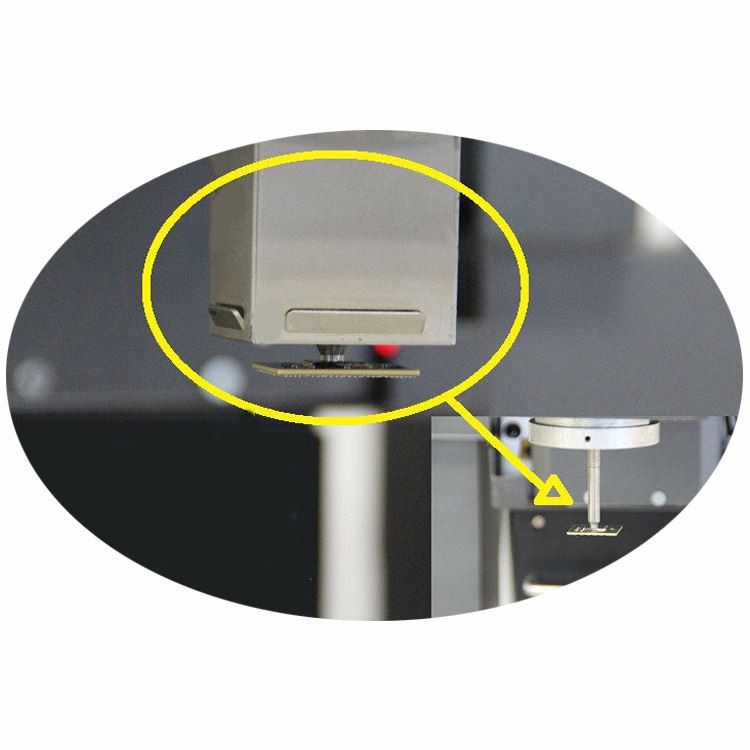

1. Barr-aer te agus suancaire folúis suiteáilte le chéile, a bhíonn ag piocadh suas sliseanna/comhpháirt go háisiúil le haghaidhag ailíniú.



2. CCD optúil le fís scoilte do na poncanna sin ar shlis vs máthairchlár íomháithe ar scáileán monatóra.

3. An scáileán taispeána le haghaidh sliseanna (BGA, IC, POP agus SMT, etc.) i gcomparáid le poncanna a mháthairchláir chomhoiriúnaithe ailínitheroimh sádráil.





4. 3 chrios téimh, criosanna réamhthéamh aer te uachtair, aer te níos ísle agus IR, ar féidir iad a úsáid le haghaidh criosanna beaga

motherboard iPhone, freisin, suas go dtí ríomhaire ann TV mainboards, etc.

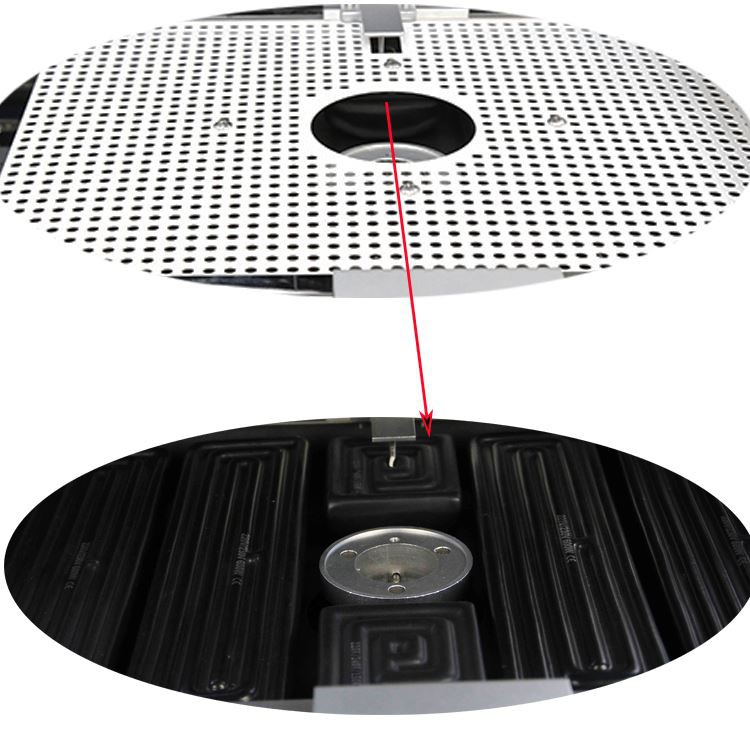

5. Crios preheating IR clúdaithe ag cruach-mogalra, a dhéanann eilimintí teasa go cothrom agus níos sábháilte.





6. Comhéadan oibríochta le haghaidh socrú ama agus teochta, is féidir próifílí teochta a stóráil mar

suas le 50,000 grúpa.









5. Cén fáth Roghnaigh Ár stáisiún reballing rework BGA?



6. Deimhniú stáisiún athbhallraíochta BGA

Deimhnithe UL, E-MARK, CCC, FCC, CE ROHS. Idir an dá linn, chun an córas cáilíochta a fheabhsú agus a chomhlánú,

Tá Dinghua tar éis deimhniú iniúchta ar an láthair ISO, GMP, FCCA, C-TPAT a rith.

7. Pacáil & Loingsiú stáisiún athbhallraíochta BGA



8. Loingsiú do stáisiún athbhallraíochta BGA

DHL, TNT, FEDEX, SF, iompar farraige agus línte speisialta eile, etc. Más mian leat téarma loingseoireachta eile,

inis dúinn le do thoil.Tabharfaimid tacaíocht duit.



9. Téarmaí Íocaíochta

Aistriú bainc, Western Union, Cárta Creidmheasa.

Inis dúinn le do thoil má tá tacaíocht eile uait.



10. Treoir oibríochta do stáisiún athoibrithe BGA DH-A2





11. An t-eolas ábhartha do stáisiún athbhallraíochta BGA



Céimeanna chun stáisiún athoibrithe BGA a úsáid

1. Tosaigh an nós imeachta:

1.1 Seiceáil go bhfuil nasc an tsoláthair chumhachta seachtrach gnáth 220V.

1.2 Cuir lasc cumhachta gach aonad den mheaisín ar siúl

3. Nós imeachta díchóimeála:

3.1 Tá an cárta PCBA BGA atá le baint socraithe i bhfráma tacaíochta an chárta PCBA.

3.2 Bog an PCBA go dtí an barra teorainn airde, coigeartaigh airde an fhráma tacaíochta ionas go mbeidh dromchla barr an PCBA i dteagmháil

le bun an bharra teorainn airde.

3.3 Cas an ceann suite deiseal go dtí an suíomh 90 céim díreach chun tosaigh agus bog an PCBA go dtí lárionad an chom-

ponc a bhaint agus lár dearg an chinn ailíniú.

3.4 Bain úsáid as an láimhseáil chun an clár téimh a roghnú chun an comhpháirt a bhaint

3.5 Cuir an ceann téimh chlé go díreach ar an gcomhpháirt atá le baint agus déanfaidh an meaisín an comhpháirt a théamh go huathoibríoch.

3.6 Má théitear go 190 céim, scaoileann an meaisín fuaim "bíp ... bíp" uaineach. Ag an bpointe seo, déantar an teocht a chalabrú o-

nce (cnaipe rialaithe); Nuair a théann an meaisín suas chun "bíp ... bíp leanúnach" a astú, tá an lasc bhfolús ar siúl, brúigh chun an ceann a ardú,

bhfolús an chomhpháirt, rothlaigh an ceann téimh ar an ardán clé den chomhpháirt stórála, brúigh Chun do cheann a ardú, déanfaidh an BGA

titim go huathoibríoch agus bainfear an BGA.

3.7 Lean na céimeanna thuas chun na comhpháirteanna a bhaint.

4. Próiseas luchtú na gcomhpháirteanna:

4.1 Lódáiltear an PCBA de réir na gcéimeanna a gcuirtear síos orthu i bpointe 3.1-3.2 thuas.

4.2 Suímh an BGA le sádráil i lár an ardáin ina bhfuil an BGA nasctha, bog an lúibín PCB (clé-deas dire-

ction) ionas go mbeidh an BGA díreach faoin bhfolús nozzle. Brúigh an cnaipe, an chuid íochtair den cheann socraithe i dtreo an taobh íochtair,

cas de láimh lasc an chinn socraithe chun a chinntiú go sroicheann an soc dromchla uachtarach an BGA agus an gléas a-

cas ar an bhfolúsghlantóir go huathoibríoch, ansin cas de láimh go dtí an suíomh bunaidh é, brúigh an cnaipe láimhseála agus

ardaíonn an ceann suite go huathoibríoch go dtí an suíomh is airde.

4.3 Bain an uirlis taifeadta ionas go mbeidh sé go díreach faoin gcomhpháirt nozzle, bog sealbhóir an bhoird PCB ionas go mbeidh suíomh na

tá an chomhpháirt atá le sádráil go díreach faoin uirlis taifeadta agus airde an chomhpháirt a choigeartú go cuí chun a chruthú

an íomhá soiléir

4.4 Is féidir leat a fheiceáil go bhfuil bioráin BGA dearga agus pointí ceap PAD gorm ag an monatóir. Coigeartaigh an dá shraith greamanna dá gcomhfhreagras

seasaimh amháin ag an am. Tar éis lárú, brúigh an t-aimsitheoir chuig an suíomh bunaidh agus cliceáil ar an gcnaipe láimhseála chun an comh- BGA a fhágáil

feistis mponent i suíomh na comhpháirte comhfhreagracha den bhord PCB go dtí an solas lasc bhfolús (folúsghlantóir)

imíonn, ardaigh beagán an ceann gléasta agus cliceáil ar an gcnaipe chun filleadh ar an ceann gléasta.

4.5 Déan céimeanna 3 arís.3-3.5 thuas

4.6 Má théitear go 190 céim, scaoileann an meaisín "bíp ... bíp". Féach ar an bpróiseas sádrála ag bun an chomhpháirt

tríd an monatóir), rud a léiríonn go bhfuil sádráil críochnaithe de ghnáth, bain an ceann téimh agus bog an PCBA chuig an

fan le fuarú.



5. Socrú teochta:

Socrú teochta stripping:

Féach an chumraíocht a sholáthraítear leis an meaisín

Coigeartú teochta táthú:

Féach an chumraíocht a sholáthraítear leis an meaisín



6. Saincheisteanna ar gá aird a thabhairt orthu:

1. Tabhair aird ar theagmháil gach aonad gléas le linn oibriú chun damáiste do chodanna gaolmhara a sheachaint.

2. Tugann an t-oibreoir aird ar a shábháilteacht féin chun turraing leictreach agus dónna a sheachaint.

3. Trealamh a chothabháil agus a chothabháil, coinnigh gach gné glan agus slachtmhar.

4. Tar éis an trealamh a úsáid, ní mór é a shuiteáil in am, eagraithe go maith agus cloí le ceanglais 5S.

5. Má tharlaíonn fadhb, é a réiteach láithreach ag an teicneoir nó innealtóir próisis.
