Suíomh Léasair Stáisiún Athoibrithe BGA

Stáisiún Athoibrithe BGA Uathshuíomh Léasair



Is meaisín é Stáisiún Athoibrithe BGA um Shuíomh Léasair Uathoibríoch a úsáidtear chun Eangach Liathróid damáiste a dheisiú nó a athsholáthar

Comhpháirteanna eagar (BGA) ar chlár ciorcad priontáilte (PCB). Úsáideann an stáisiún teicneolaíocht léasair chun pos-

an chomhpháirt BGA a ailíniú agus a ailíniú le linn an phróisis athoibre, ag cinntiú go gcuirtear go beacht ar an PCB é

agus sádráil i gceart. Déanann úsáid na teicneolaíochta suite léasair an próiseas níos tapúla, níos cruinne agus níos dearg-

cuireann sé an baol damáiste don PCB nó don chomhpháirt le linn an phróisis athoibre.





Ceamara ardtaifigh chun an PCB agus na comhpháirteanna a fheiceáil



Córas ailínithe léasair cruinneas



Córas téimh inchoigeartaithe chun teocht an PCB a rialú le linn an phróisis athoibre



Córas fuaraithe chun teocht na gcomhpháirteanna a rialú agus damáiste a chosc



Córas rialaithe cliste chun an próiseas iomlán a bhainistiú



1. Iarratas ar shuíomh léasair stáisiún athoibre BGA

Oibriú le gach cineál motherboards nó PCBA.

Solad, reball, dísoldering cineálacha éagsúla sliseanna: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, sliseanna stiúir.

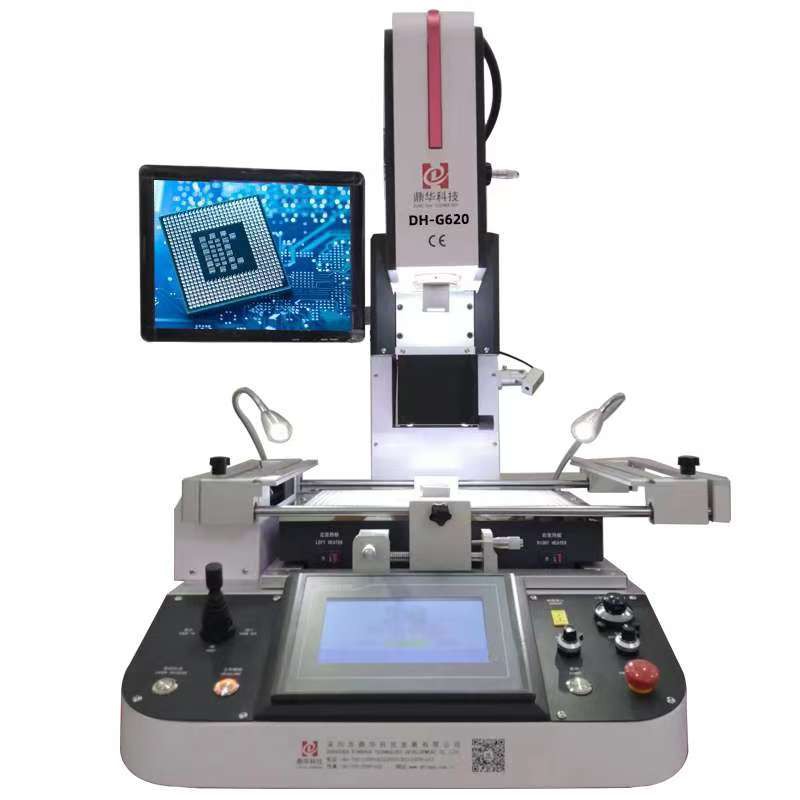

Tá DH-G620 go hiomlán mar an gcéanna le DH-A2, ag dídhíol go huathoibríoch, ag piocadh suas, ag cur siar agus ag sádráil le haghaidh sliseanna, le ailíniú optúil le haghaidh gléasta, is cuma má tá taithí agat nó nach bhfuil, is féidir leat é a mháistir i gceann uair an chloig.

Gnéithe 2.Product deAilíniú Optúil Léasair Suite Stáisiún Athoibrithe BGA



3.Specification of DH-A2Suíomh Léasair Stáisiún Athoibrithe BGA

cumhacht	5300W
Téitheoir barr	Aer te 1200W
Téitheoir bun	Aer te 1200W.Infridhearg 2700W
Soláthar cumhachta	AC220V ±10% 50/60Hz
Toise	L530*W670*H790mm
Suíomh	Tacaíocht PCB V-groove, agus le daingneán uilíoch seachtrach
Rialú teochta	Teirmeachúpla cineál K, rialú lúb dúnta, téamh neamhspleách
Cruinneas teochta	±2 céim
Méid PCB	Uasmhéid 450*490 mm, Íosta 22*22 mm
Mionchoigeartú an bhinse oibre	± 15mm ar aghaidh / siar, ± 15mm ar dheis / ar chlé
BGAchip	80*80-1*1mm
Spásáil sliseanna íosta	0.15mm
Braiteoir Teocht	1(roghnach)
Meáchan glan	70kg



4. Mionsonraí ar Shuíomh Léasair Stáisiún Athoibrithe BGA





6.Certificate ofSuíomh Léasair Stáisiún Athoibrithe BGA

Deimhnithe UL, E-MARK, CCC, FCC, CE ROHS. Idir an dá linn, chun an córas cáilíochta a fheabhsú agus a chomhlánú, tá deimhniú iniúchta ar an láthair ISO, GMP, FCCA, C-TPAT tar éis dul thar Dinghua.



7.Packing & Loingsiú deSuíomh Léasair Stáisiún Athoibrithe BGA le Ceamara CCD





8.Shipment le haghaidhSuíomh Léasair Stáisiún Athoibrithe BGA le ailíniú optúil

DHL/TNT/FEDEX. Más mian leat téarma loingseoireachta eile, inis dúinn. Tabharfaimid tacaíocht duit.



9. Téarmaí Íocaíochta

Aistriú bainc, Western Union, Cárta Creidmheasa.

Inis dúinn le do thoil má tá tacaíocht eile uait.



11. Eolas gaolmhar



Is é sreangú an ghné is mionsonraithe agus is oilte den phróiseas dearaidh PCB. Is minic go mbraitheann fiú innealtóirí a bhí ag sreangú ar feadh níos mó ná deich mbliana éiginnte faoina scileanna sreangaithe toisc go bhfuil gach cineál fadhbanna acu agus go bhfuil a fhios acu na saincheisteanna a d'fhéadfadh teacht chun cinn ó dhroch-naisc. Mar thoradh air sin, féadfaidh siad leisce ort dul ar aghaidh. Mar sin féin, tá máistrí fós ann a bhfuil eolas réasúnach acu agus, ag an am céanna, úsáideann a n-intleacht chun sreanga a stiúradh go hálainn agus go healaíonta.

Seo roinnt leideanna agus cleasanna sreangaithe úsáideacha:

Ar an gcéad dul síos, déanaimis tosú le réamhrá bunúsach. Is féidir líon na sraitheanna i PCB a chatagóiriú i gcláir singil, ciseal dúbailte, agus cláir ilchiseal. Déantar boird aonchiseal a dhíchur den chuid is mó anois, agus úsáidtear boird ciseal dúbailte go coitianta i go leor córais fuaime, ag feidhmiú mar bhord garbh d'aimplitheoirí cumhachta de ghnáth. Tagraíonn boird ilchiseal do bhoird le ceithre shraith nó níos mó. Le haghaidh dlús comhpháirteanna, is leor go ginearálta bord ceithre ciseal.

Ó thaobh na bpoll trí phoill, is féidir iad a roinnt i bpoll trí phoill, poill dalla, agus poill curtha. Gabhann poll tríd go díreach ón gciseal barr go dtí an ciseal bun; síneann poll dall ón gciseal barr nó bun go dtí an ciseal lár gan leanúint ar aghaidh tríd. Is é an buntáiste a bhaineann le poill dalla ná go bhfuil a suíomhanna fós inrochtana le haghaidh ródú ar shraitheanna eile. Ceanglaíonn vias adhlactha sraitheanna laistigh den bhord agus tá siad go hiomlán dofheicthe ón dromchla.

Roimh sreangú uathoibríoch, ba cheart sreanga le ceanglais níos airde a réamh-sreangú roimh ré. Níor cheart go mbeadh imill na foircinn ionchuir agus aschuir in aice le cur isteach machnaimh a sheachaint. Más gá, is féidir sreanga talún a aonrú, agus ba cheart go mbeadh sreangú dhá shraith in aice láimhe ingearach lena chéile, toisc go bhfuil sé níos dóichí go mbeidh sreangú comhthreomhar ina chúis le cúpláil seadánacha. Braitheann éifeachtacht sreangú uathoibríoch ar leagan amach maith, agus is féidir rialacha sreangú a shocrú roimh ré, mar shampla líon na gcorann sreang, trí phoill, agus céimeanna ródaithe. Go ginearálta, déantar sreangú taiscéalaíoch ar dtús chun gearrchiorcaid a nascadh go tapa, agus déantar an ródú a uasmhéadú trí leagan amach labyrinth. Ligeann sé seo do dhícheangal sreanga atá leagtha agus athródú de réir mar is gá chun an éifeacht sreangaithe iomlán a fheabhsú.

Maidir le leagan amach, is é prionsabal amháin ná comharthaí agus insamhaltaí a scaradh oiread agus is féidir; go sonrach, níor cheart go mbeadh comharthaí íseal-luas gar do chomharthaí ardluais. Is é an prionsabal is bunúsaí ná an talamh digiteach a scaradh ón talamh analógach. Ós rud é go mbaineann an talamh digiteach le gléasanna lasctha, ar féidir leo sruthanna móra a tharraingt le linn chuimhneacháin lasctha agus sruthanna níos lú nuair a bhíonn siad neamhghníomhach, ní féidir é a mheascadh leis an talamh analógach.
