Stáisiún Athoibrithe BGA Aer Te
1.Automatic desoldering, Gléasta agus sádráil, piocadh suas uathoibríoch sliseanna nuair dísoldering críochnaithe. Deimhniú 2.CE ceadaithe. Cosaint dhúbailte (Garda róthéamh + feidhm stad éigeandála.)
Cur síos
Stáisiún Athoibrithe BGA Aer Te
1. Iarratas ar Stáisiún Athoibrithe BGA Hot Air
Máthairchlár ríomhaire, fón cliste, ríomhaire glúine, bord loighic MacBook, ceamara digiteach, oiriúntóir aer, teilifís agus eile
trealamh leictreonach ó thionscal leighis, tionscal cumarsáide, tionscal gluaisteán, etc.
Oiriúnach do chineálacha éagsúla sliseanna: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sliseanna stiúir.
Gnéithe 2.Product de Hot Air BGA Rework Stáisiún
- Córas cruinn ailíniú optúil
- Ardaíonn ceamara CCD suas le 200x, le feidhm coigeartaithe gile solais bharr/síos, tá cruinneas gléasta laistigh de 0.01 mm.
- Dísoldering uathoibríoch, Gléasta agus Sádráil, sliseanna piocadh suas uathoibríoch nuair a bheidh an dísoldering críochnaithe.
- Thagann Le 5 Méid Éagsúla Soic: Uachtarach 31*31mm, 38*38mm, 41*41mm. Bun 34*34mm, 55*55mm
- Fan Sreabhadh Croise Ardchumhachta, Fuaraíonn sé an Pcb An-tapa, é a Chosc ó Dhífhoirmiú.
3.Specification of Hot Air BGA Rework Station
| Cumhacht | 5300w |
| Téitheoir barr | Aer te 1200w |
| Téitheoir bun | Aer te 1200W. Infridhearg 2700w |
| Soláthar cumhachta | AC220V ±10% 50/60Hz |
| Toise | L530*W670*H790mm |
| Suíomh | Tacaíocht PCB V-groove, agus le daingneán uilíoch seachtrach |
| Rialú teochta | Teirmeachúpla Ktype, rialú lúb dúnta, téamh neamhspleách |
| Cruinneas teochta | ±2 céim |
| Méid PCB | Uasmhéid 450*490 mm, Íosmhéid 22 * 22 mm |
| Mionchoigeartú an bhinse oibre | ± 15mm ar aghaidh / siar, ± 15mm ar dheis / ar chlé |
| sliseanna BGA | 80*80-1*1mm |
| Spásáil sliseanna íosta | 0.15mm |
| Braiteoir Teocht | 1(roghnach) |
| Meáchan glan | 70kg |

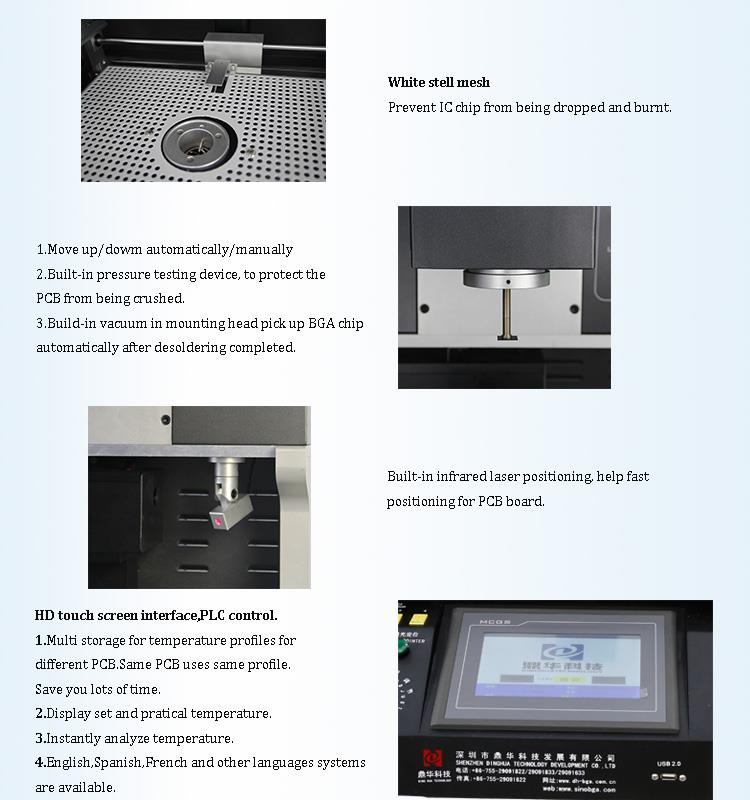

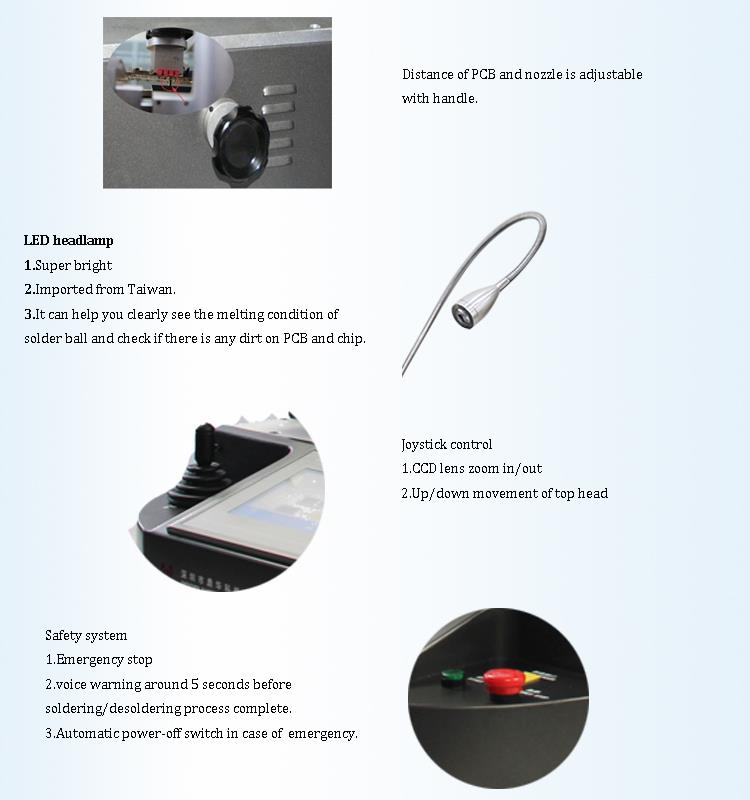

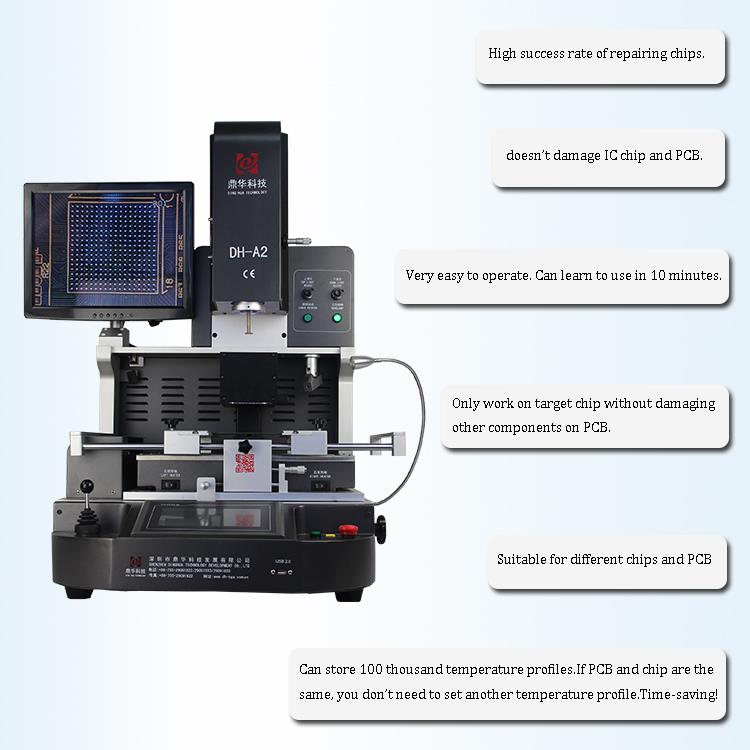

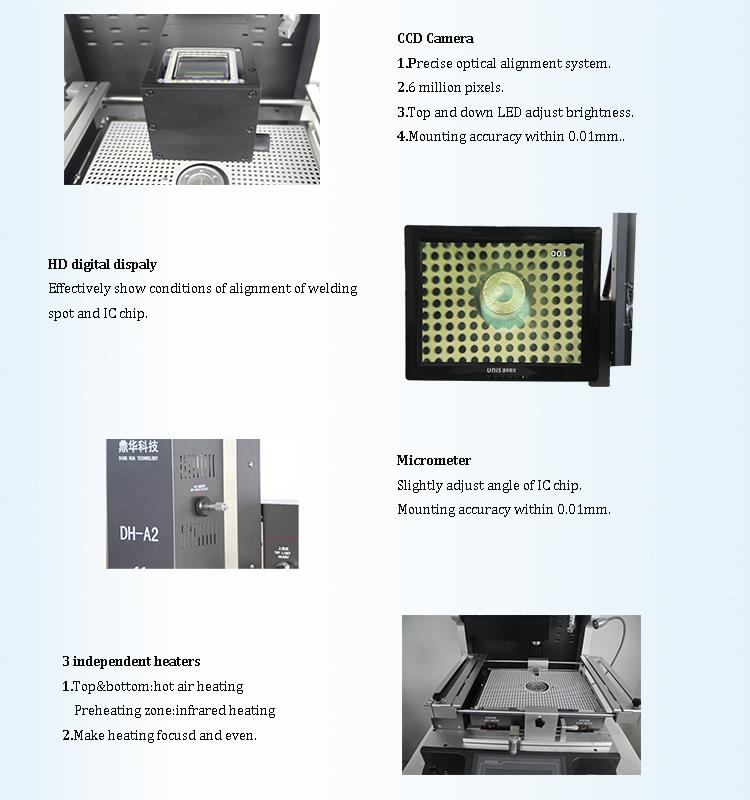

4.Details of Hot Air BGA Rework Station

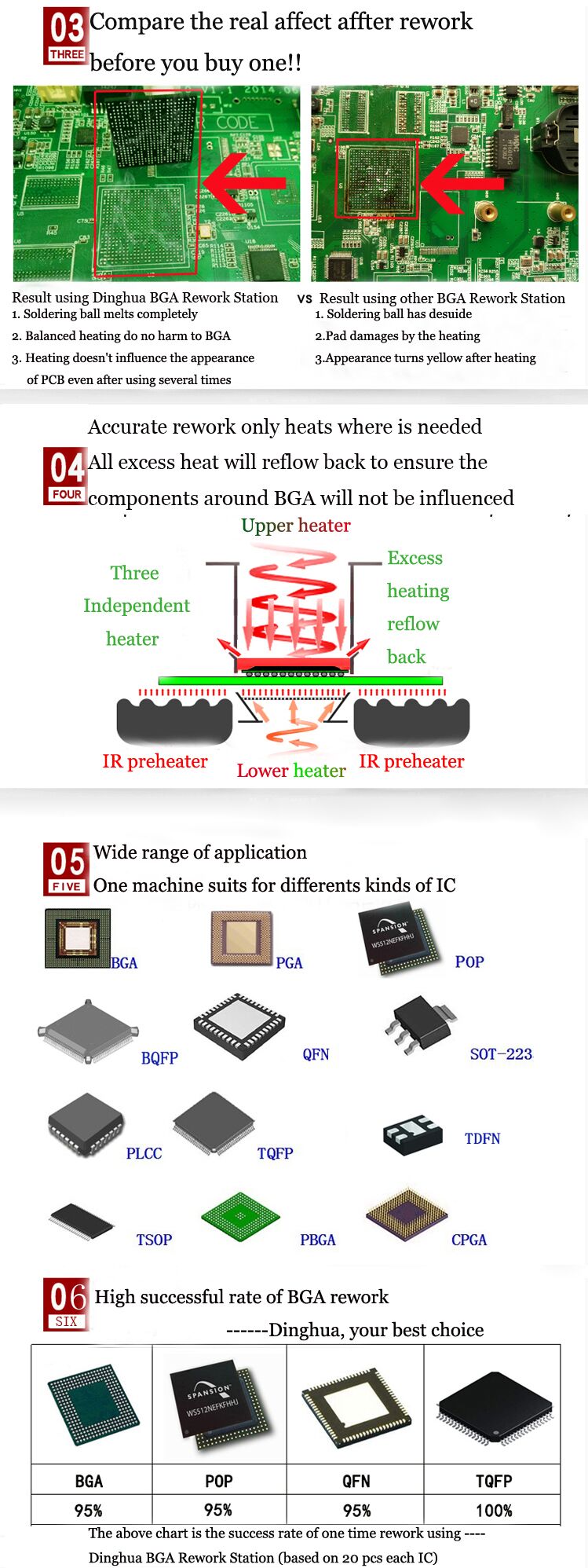

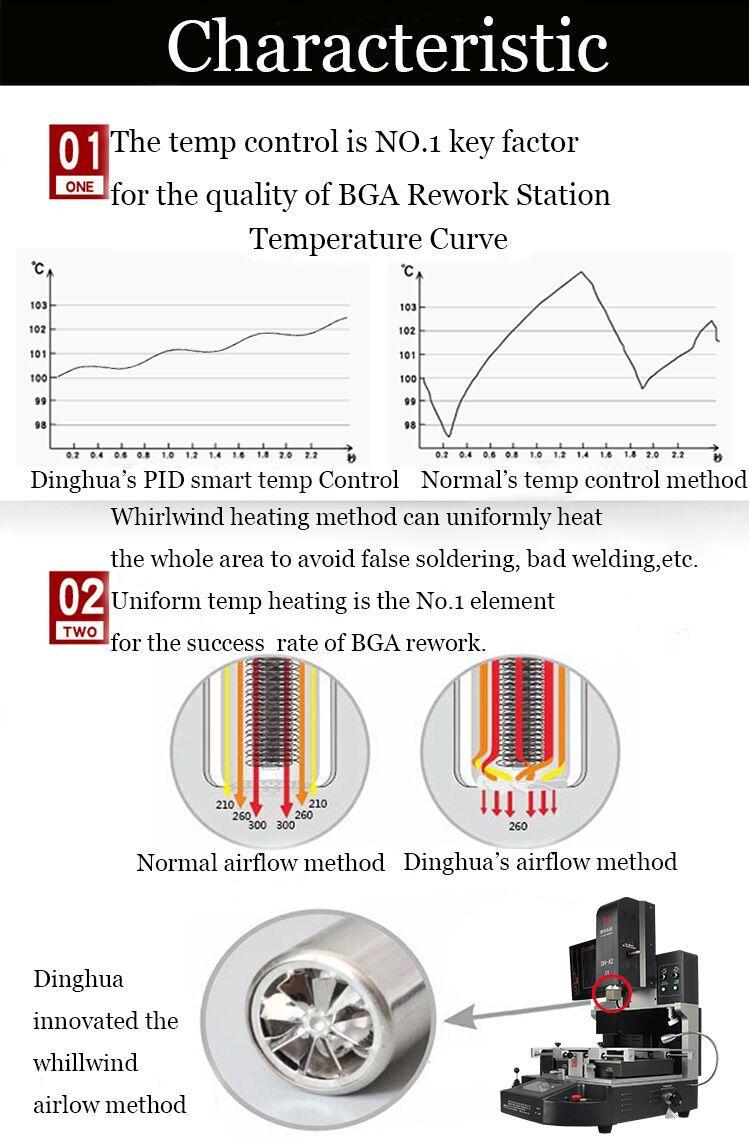

5.Why Roghnaigh Ár Hot Air BGA Rework Stáisiún?
6.Certificate of Hot Air BGA Rework Station

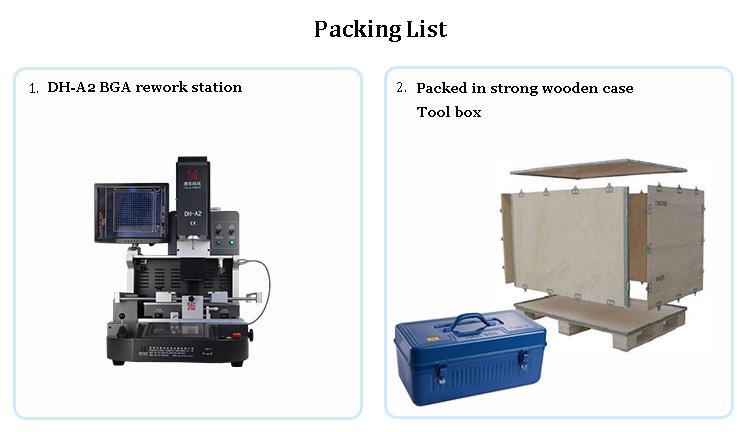

7.Pacáil & Loingsiú Stáisiún Athoibrithe BGA Aeir Te
8. Eolas Gaolmhar
Cad iad na Buntáistí a bhaineann le Pacáistí SMT?
Tagraíonn Surface Mount Technology (SMT) don phróiseas chun comhpháirteanna mion-struchtúrtha nó bileog-struchtúrtha atá oiriúnach le haghaidh cóimeála dromchla a chur ar bhord ciorcad priontáilte (PCB) de réir riachtanais chiorcaid. Cuirtear na comhpháirteanna seo le chéile ansin trí phróisis sádrála cosúil le sádráil reflow nó sádráil tonnta chun tionóil leictreonacha feidhmiúla a fhoirmiú.
Tá an phríomhdhifríocht idir SMT agus Teicneolaíocht Trí-Pholl (THT) sa mhodh gléasta. Ar PCB THT traidisiúnta, tá comhpháirteanna agus hailt solder suite ar thaobh eile an bhoird. I gcodarsnacht leis sin, ar SMT PCB, tá an dá joints solder agus comhpháirteanna ar an taobh céanna. Dá bhrí sin, ní úsáidtear trí phoill ar bhord SMT ach amháin chun sraitheanna ciorcad a nascadh, rud a fhágann go bhfuil i bhfad níos lú poill agus níos lú ann. Ligeann sé seo dlús cóimeála i bhfad níos airde ar an PCB.
Tá difríocht idir comhpháirteanna SMT agus comhpháirteanna THT go príomha ina bpacáistiú. Tá pacáistí SMT deartha chun teochtaí arda a sheasamh le linn sádrála, a éilíonn go mbeadh comhéifeacht leathnú teirmeach comhoiriúnach ag comhpháirteanna agus foshraitheanna. Tá na fachtóirí seo ríthábhachtach i ndearadh táirgí.
Príomhthréithe Teicneolaíocht Próisis SMT
Tá difríocht bhunúsach idir SMT agus THT i dtéarmaí modhanna tionóil: is éard atá i gceist le SMT comhpháirteanna "greamaithe" ar an gclár, agus baineann THT le "plugáil" comhpháirteanna trí phoill. Tá difríochtaí le feiceáil freisin i modhanna an tsubstráit, an fhoirm chomhpháirt, an mhoirfeolaíocht comhpháirteach solder, agus an próiseas cóimeála.
Buntáistí a bhaineann le Roghnú an Phacáiste SMT Ceart
- Úsáid Éifeachtach Spás PCB: Sábhálann SMT limistéar suntasach PCB, rud a ligeann do dhearaí dlúis níos airde.
- Feidhmíocht Leictreach Feabhsaithe: Feabhsaíonn na cosáin leictreacha níos giorra feidhmíocht.
- Cosaint an Chomhshaoil: Cosnaíonn an pacáistiú comhpháirteanna ó fhachtóirí seachtracha cosúil le taise.
- Nascacht Iontaofa: Cinntíonn SMT naisc chumarsáide láidir agus cobhsaí.
- Diomailt Teasa Feabhsaithe: Éascaíonn sé bainistíocht teasa níos fearr, tástáil, agus tarchur comhartha.
Tábhacht Dearaidh SMT agus Roghnú Comhpháirte
Tá ról ríthábhachtach ag roghnú agus dearadh na gcomhpháirteanna SMT i ndearadh iomlán an táirge. Le linn ailtireacht an chórais agus céimeanna mionsonraithe dearaidh ciorcaid, cinneann dearthóirí feidhmíocht agus feidhmeanna leictreach na gcomhpháirteanna. I gcéim dheartha an SMT, ba cheart go mbeadh cinntí maidir le foirm agus struchtúr an phacáiste ag ailíniú le cumais trealaimh agus próisis, chomh maith le ceanglais dearaidh iomlána.
Ról Dual na nDromchla Mount Solder joints
Feidhmíonn joints solder mount dromchla mar naisc mheicniúla agus leictreacha araon. Bíonn tionchar díreach ag roghnú cuí na n-alt sádrála ar dhlús dearadh PCB, ar dhéantúsaíocht, ar thástáiliúlacht agus ar iontaofacht.
