Stáisiún Athoibrithe DH-A2 BGA

Stáisiún Athoibrithe DH-A2 BGA

1. Iarratas ar Stáisiún Athoibrithe DH-A2 BGA

Oiriúnach do PCB éagsúla.

Méarchlár ríomhaire, fón cliste, ríomhaire glúine, bord loighic MacBook, ceamara digiteach, oiriúntóir aer, teilifís agus

trealamh leictreonach eile ó thionscal leighis, tionscal cumarsáide, tionscal gluaisteán, etc.

Oiriúnach do chineálacha éagsúla sliseanna: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

sliseanna stiúir.

Gnéithe 2.Product de Stáisiún Athoibre DH-A2 BGA

• Dísoldering, gléasta agus sádráil go huathoibríoch.

• Saintréith toirte ard (250 l/nim), brú íseal (0.22kg/ cm2), teocht íseal (220 céim ) athoibriú go hiomlán

ráthaíonn sé leictreachas sliseanna BGA agus cáilíocht sádrála den scoth.

• Ceadaíonn úsáid séidire aeir chiúin agus brú íseal rialú aerálaí tostach, is féidir leis an sruth aeir

a rialáil go 250 l/Nóiméad an t-uasmhéid.

•Tá tacaíocht lárionad cruinn ilphoill aer te úsáideach go háirithe do PCB mórmhéid agus BGA atá suite i lár

PCB. Seachain sádráil fuar agus staid IC-titim.

• Is féidir le próifíl teocht an téitheoir aer te bun a bhaint amach chomh hard le 300 céim , ríthábhachtach do mháthairchlár mórmhéid.

Idir an dá linn, d'fhéadfaí téitheoir uachtair a shocrú mar obair shioncrónaithe nó neamhspleách

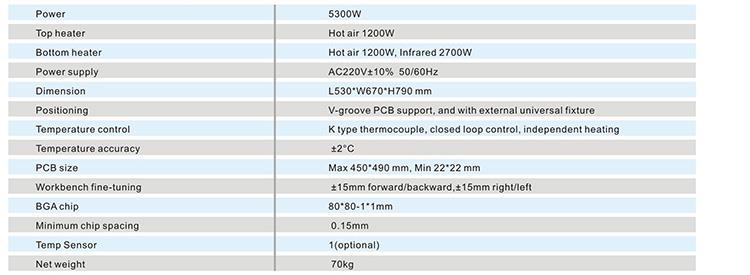

3.Specification of DH-A2 BGA Rework Station

4. Sonraí Stáisiún Athoibrithe DH-A2 BGA

5.Why Roghnaigh Ár Stáisiún Athoibrithe DH-A2 BGA?

6.Certificate Stáisiún Athoibrithe DH-A2 BGA

7.Packing & Loingsiú Stáisiún Athoibrithe DH-A2 BGA

8. Eolas gaolmhar arStáisiún Athoibrithe DH-A2 BGA

•Cad é prionsabal teicneolaíochta próiseas táthú BGA?

Prionsabal sádrála reflow a úsáidtear i sádráil BGA. Anseo tugaimid isteach meicníocht reflow na liathróidí solder le linn an phróisis sádrála.

Nuair a bhíonn an liathróid solder i dtimpeallacht téite, roinntear an reflow liathróid solder ina thrí chéim:

Réamhthéamh:

Gcéad dul síos, tosaíonn an tuaslagóir a úsáidtear chun an slaodacht atá ag teastáil agus airíonna priontála scáileáin a ghalú, agus ní mór an t-ardú teochta a bheith mall

(thart ar 5 céim C in aghaidh an tsoicind) chun fiuchphointe agus splancadh a theorannú, chun cosc ​​​​a chur ar fhoirmiú coirníní beaga stáin, agus, i gcás roinnt comhpháirteanna, comparáid a dhéanamh idir inmheánach

strus. Íogaire, má ardaíonn teocht lasmuigh an chomhpháirt ró-tapa, beidh sé ina chúis le briseadh.

Tá an flosc (greamaigh) gníomhach, tosaíonn an gníomh glantacháin ceimiceach, tá an glanadh céanna ag an bhflosc intuaslagtha in uisce (greamaigh) agus ag an bhflosc neamhghlan (greamaigh)

gníomh, ach amháin go bhfuil an teocht beagán difriúil. Baintear ocsaídí miotail agus ábhair shalaithe áirithe as na cáithníní miotail agus sádrála go

bheith nasctha. Teastaíonn dromchla "glan" le hailt sádrála miotalóireachta maith.

De réir mar a leanann an teocht ag ardú, leáigh na cáithníní sádrála ar leithligh ar dtús agus cuireann siad tús leis an bpróiseas "soilsiú" leachtaithe agus súchán dromchla.

Clúdaíonn sé seo gach dromchla féideartha agus tosaíonn sé ag cruthú hailt solder.

Aife:

Tá an chéim seo thar a bheith tábhachtach. Nuair a bhíonn cáithnín sádrála aonair leáite go hiomlán, cuirtear le chéile é chun stán leachtach a fhoirmiú. Ag an am seo, teannas dromchla

tosaíonn dromchla an fhilléid solder a fhoirmiú má sháraíonn an bhearna idir an luaidhe comhpháirte agus an eochaircheap PCB 4 mils (1 mil=míleú One orlach),

tá sé an-dócha go bhfuil an bioráin agus an eochaircheap scartha mar gheall ar teannas dromchla, rud a fhágann go n-osclaítear an pointe stáin.

Fuarú síos:

Le linn na céime fuaraithe, má tá an fuarú tapa, beidh an neart pointe stáin beagán níos mó, ach níor chóir go mbeadh sé ró-tapa chun strus teocht taobh istigh a chur faoi deara

an chomhpháirt.
