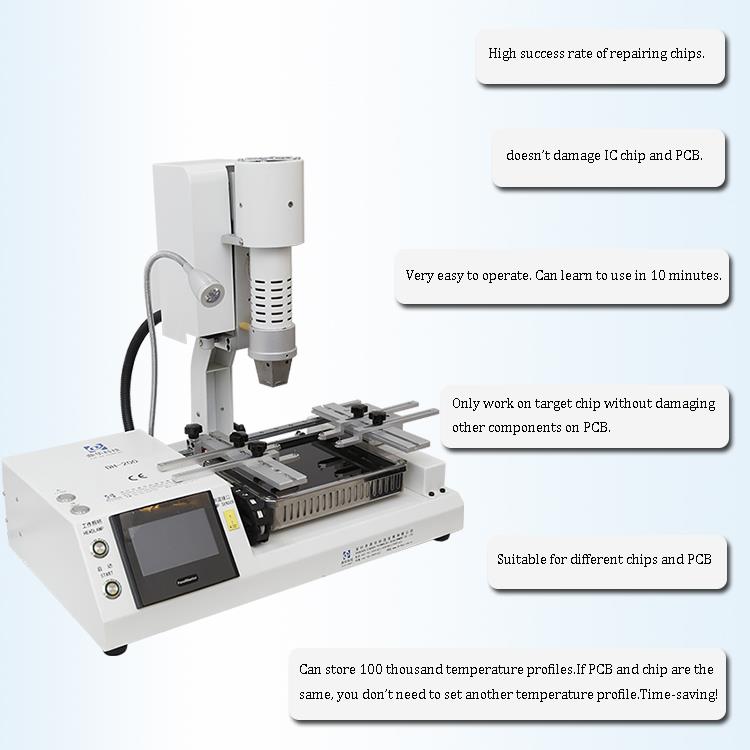

2 Crios Téimh Stáisiún Athoibrithe BGA Scáileán Tadhaill
Caithfidh an córas athoibrithe limistéar an-chúng a théamh ar an gclár. DH-200 Is féidir le stáisiún athoibrithe BGA a bheith díreach agus éasca. Baineann sé le fios gnó teicniúil an-dul chun cinn. Chomh maith leis sin maidir leis an mbord ard-dlúis is nua, na codanna de pháirc luaidhe fíneáil agus páirteanna méid sliseanna, is féidir athoibriú i gceart. Ina theannta sin, is féidir le stáisiún athoibrithe DH-200 BGA na próisis athoibrithe go léir a chríochnú, má úsáideann sé leis an Jig. Tá siad teasa, a bhaint, a ghlanadh, a phriontáil. suite, gléasta, ath-liathróid srl. agus tá sé fiú iniúchadh.
Cur síos
1. Gnéithe Táirge de 2 Crios Téamh Meaisín Athoibrithe BGA Scáileán Tadhaill
Déanta as ábhar téimh ardchaighdeáin; déantar nósanna imeachta dísoldering agus sádrála BGA a rialú go beacht;
Ceann téimh shochorraithe, atá in ann bogadh go saor go cothrománach, éasca le feidhmiú;
Ríomhaire tionsclaíoch leabaithe, rialú PLC, taispeáint próifíl fíor-ama, in ann próifíl socraithe agus próifíl phraiticiúil a thástáil; scáileán mórmhéid, éasca le feidhmiú;
Próifíl a shábháil aon teorainn sa ríomhaire tionsclaíoch seo, is féidir anailís a dhéanamh ar an dá próifílí praiticiúil-thástáil, is féidir ionchur Béarla agus Sínis araon;

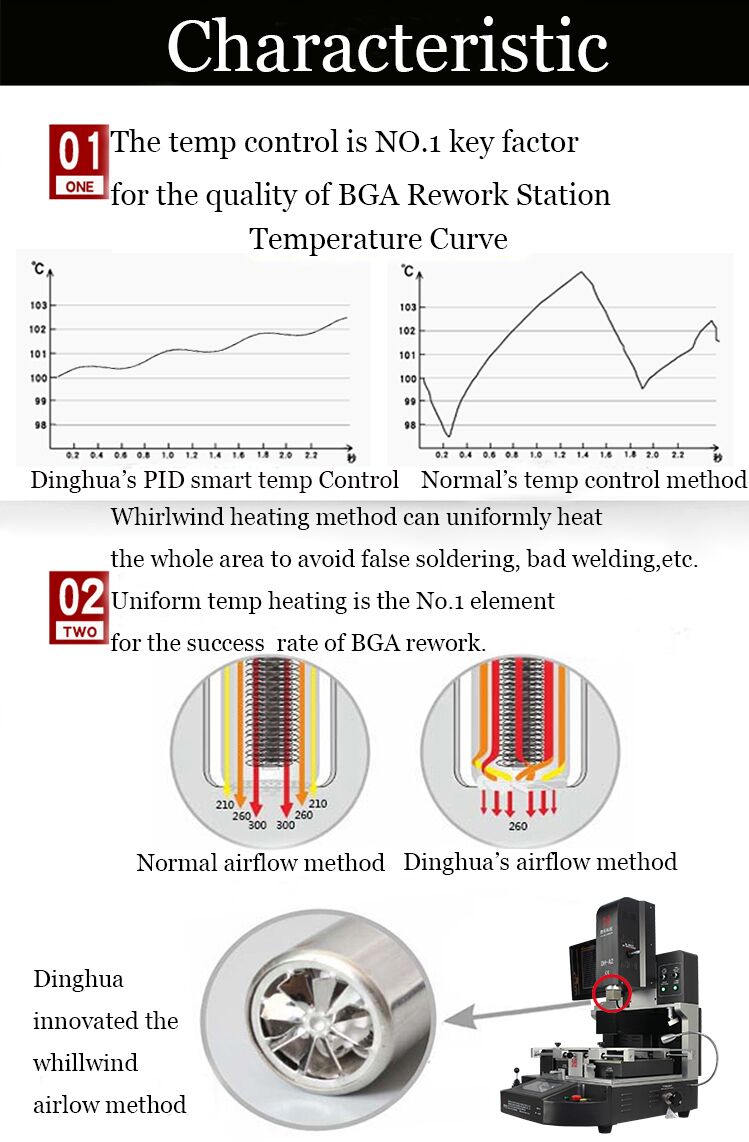

Is féidir teocht na téitheoirí aer te uachtaracha agus níos ísle a rialú go beacht de réir a dteocht shonrach. An crios téimh teocht tairiseach infridhearg agdéanann an t-achar bun agus na socruithe rialaithe teochta cuí an t-athoibriú
níos sábháilte agus níos iontaofa.
2. Sonraíocht
| Cumhacht | 2300W |
| Téitheoir barr | Aer te 450W |
| Téitheoir bun | Aer te 1200W, Infridhearg 1800W |
| Soláthar cumhachta | AC220V ±10% 50/60Hz |
| Toise | L540*W310*H500mm |

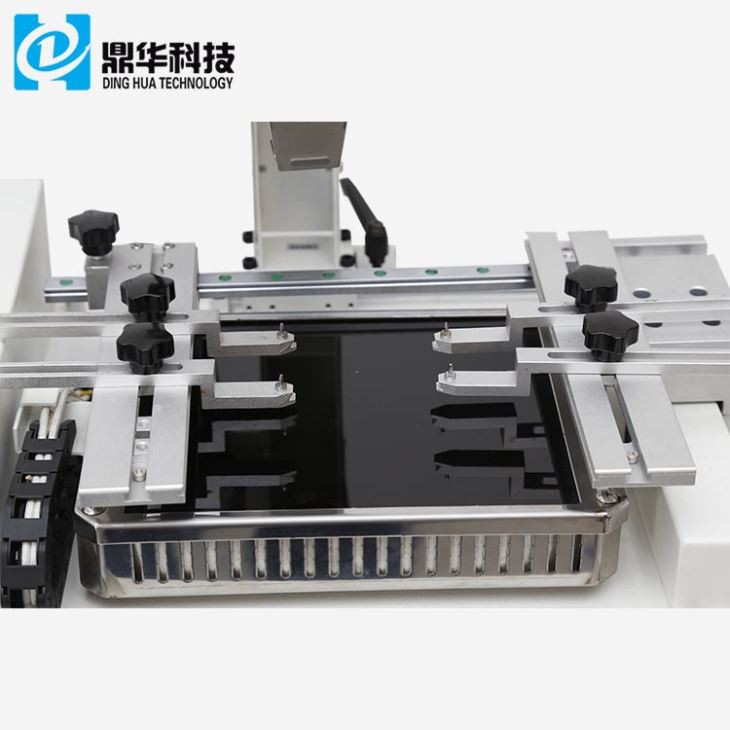

| Suíomh | Tacaíocht PCB V-groove, agus le daingneán uilíoch seachtrach |
| Rialú teochta | Teirmeachúpla cineál K, rialú lúb dúnta. teasa neamhspleách |
| Cruinneas teochta | ±2 céim |
| Méid PCB | Uasmhéid 170*220 mm. Íosmhéid 22*22 mm |
| Mionchoigeartú an bhinse oibre | ±15mm ar aghaidh/siar.±15mm ar dheis/ar chlé |
| BGAchip | 80**80-2*2mm |
| Spásáil sliseanna íosta | 0.15mm |
| Braiteoir Teocht | 1 (roghnach) |
| Meáchan glan | 16kg |
3. Sonraí 2 Crios Téimh Meaisín Athoibrithe BGA Scáileán Tadhaill
1. 2 téitheoirí neamhspleácha (aer te & infridhearg);
2. Taispeáint digiteach HD;

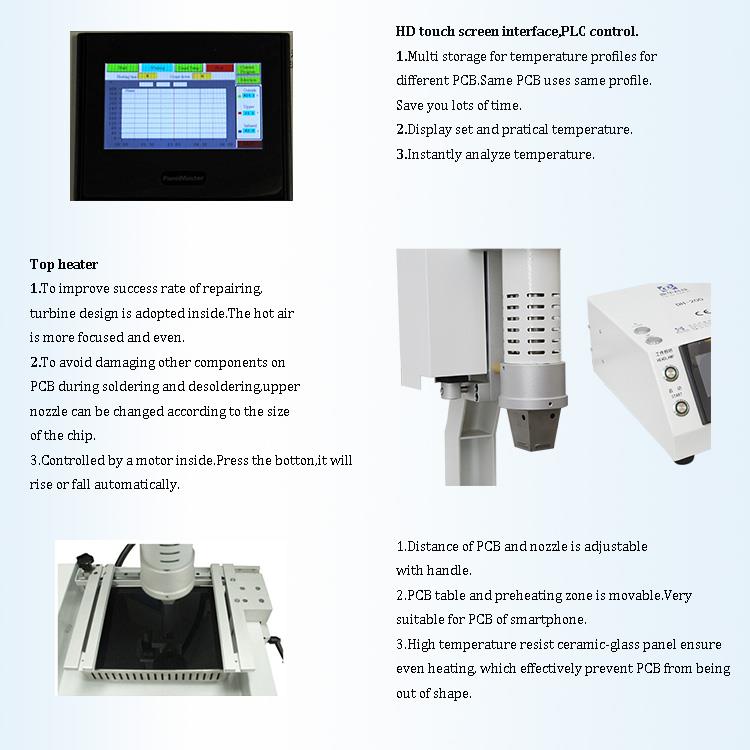

3. Comhéadan scáileán tadhaill HD, rialú PLC;

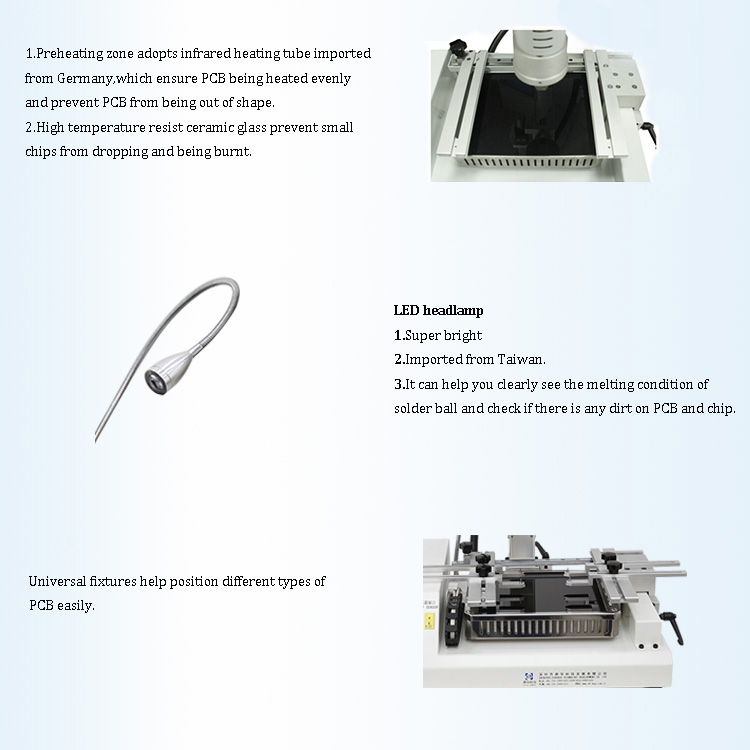

4. Ceannlampa faoi stiúir;
4. Cén fáth Roghnaigh Ár 2 Crios Téimh Meaisín Athoibrithe BGA Scáileán Tadhaill?
5.Certificate

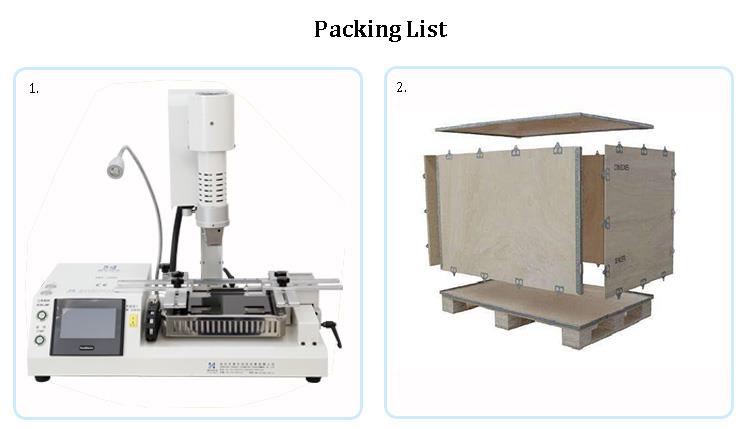

6.Packing & Loingsiú
7. Eolas Gaolmhar faoi Mheaisín Athoibre BGA Scáileán Teagmhála 2 Chrios Téimh
Modh Deisiúcháin chun Dínascadh agus Pad a Dhíchur ar Mháthairchlár Fón Póca
- Maidir leis an bpointe titim agus nuair a bhíonn an sreang luaidhe faoi bhun an eochaircheap, bain úsáid as gunna aer te (teocht: 240 céim, toirt aeir: meánach) chun an láthair soldered a shéideadh. Déan an barr a thochailt go cúramach le lann, ansin cuir méid beag greamaigh sádrála i bhfeidhm ar an bpoll luaidhe (eochaircheap). Bain úsáid as an gunna aer te le haghaidh sádrála reflow chun liathróid solder a fhoirmiú, agus ansin nigh le huisce. Mura dtiteann an liathróid solder, léiríonn sé go bhfuil an sreang sádráilte i gceart agus is féidir é a úsáid de ghnáth.
- Chun dícheangal agus eochaircheap a bhaint, bain úsáid as lann máinliachta ar dtús chun an luaidhe briste a scrapeadh, ag baint ar a laghad 3mm d'ábhar. Ansin, glan an limistéar le flux (uisce Tianna). Bain úsáid as iarann leictreach chun solder a chur i bhfeidhm ar an luaidhe. Glac cuid bheag de shreang enameled, atá brataithe le stáin biosmat-stáin ag an mbarr, agus ceangail leis an sreang scríobtha é. Cuir an sreang i gceart, ansin bain úsáid as gunna aer te (teocht: 280 céim, sreabhadh aer: meánach) le haghaidh táthú. Tar éis an táthú, gearr an sreang enameled go fad 2mm. Cuir bioráin i lár an eochaircheap, agus úsáid bioráin eile chun an sreang cruan a shuíomh timpeall an bhioráin chun ciorcal a dhéanamh ar an eochaircheap. Cuir méid beag de ghreamú solder i bhfeidhm ar an gciorcal, ansin bain úsáid as an gunna aer te chun an sádróir a athshreabhadh, ag cruthú liathróid solder.
Má tá sé deacair an sreang luaidhe agus an sreang cruan a shádráil, cuir greamaigh sádrála beag i bhfeidhm ar an gcomhpháirteach, ansin bain úsáid as an gunna aer te (gan teagmháil a dhéanamh leis an sreang le iarann sádrála). Bain úsáid as snáthaid chun suíomh na sreinge enameled a choigeartú chun a chinntiú go bhfuil sé díreach agus go bhfuil an comhpháirteach solder cothrom. Ag an bpointe seo, déantar an ceap a dheisiú go rathúil.
3. Tar éis go bhfuil gach bristephointí ceangailte, glan an limistéar le huisce. Bí cúramach gan cur isteach ar an eochaircheap nua. Cuir méid beag ola glas timpeall na líne, ag seachaint an eochaircheap. Tá níos lú níos fearr - díreach go leor chun an sreang a dhaingniú. Tar éis iarratas a dhéanamh, cuir an tionól faoi lampa corcra ar feadh leath uair an chloig chun an IC a athshuiteáil. Fiú má dhéantar é a dhíchóimeáil agus a athchóimeáil go minic, ba cheart go bhfanfadh an nasc slán.
