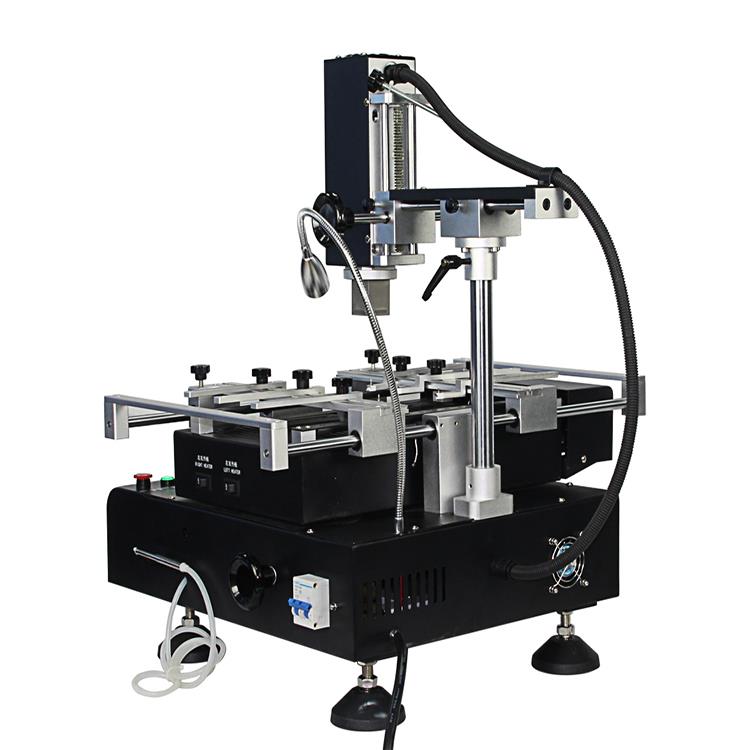

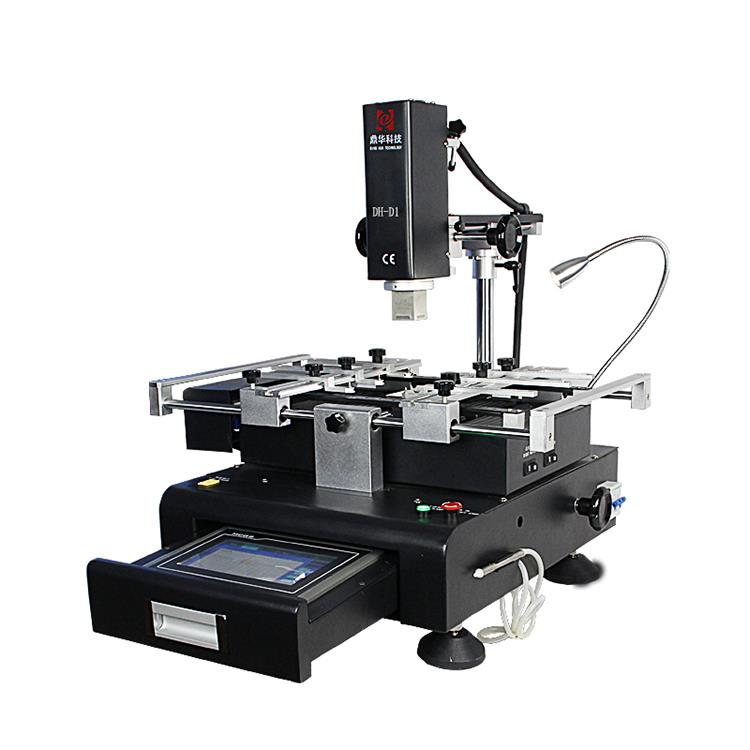

Ríomhaire Scáileán Tadhaill Stáisiún Athoibrithe BGA
Ríomhaire Scáileán Tadhaill Stáisiún Athoibrithe BGA 1. Cur síos ar an táirge ar ríomhaire scáileán tadhaill stáisiún athoibrithe bga DH-D1 Le rialú lúb dúnta teirmeachúpla ard-k-cineál ard beacht agus córas cúitimh teocht uathoibríoch PID, modúl teochta agus aonad rialaithe cliste, ár Stáisiún Athoibrithe BGA. ..
Cur síos
1. Cur síos ar an táirge ar ríomhaire scáileán tadhaill stáisiún athoibre bga DH-D1
Le rialú lúb dúnta teirmeachúpla k-cineál ard beacht agus córas cúitimh teocht uathoibríoch PID, modúl teochta agus aonad rialaithe cliste , is féidir lenár Stáisiún Athoibre BGA DH-D1 diall teochta beacht a chumasú ar ±2 céim . Idir an dá linn, cuireann a chónascaire tomhais teochta seachtrach ar chumas foclóir teochta agus anailís chruinn ar fhíor-am.
2. Sonraíocht táirge ríomhaire scáileán tadhaill stáisiún athoibre bga DH-D1
| Cumhacht | 4800W |
| Téitheoir barr | Aer te 800W |
| Téitheoir bun | Aer te 1200W, Infridhearg 2700W |
| Soláthar cumhachta | AC220V+10%,50/60HZ |
| Toise | L 560*W650*H580 mm |
| Suíomh | Tacaíocht PCB N-groove, agus le daingneán uilíoch seachtrach |
| Rialú teochta | Teirmeachúpla cineál K, téamh neamhspleách rialaithe lúb dúnta |
| Cruinneas teochta | ±2 céim |
| Méid PCB | Uasmhéid 420*400 mm, Íosmhéid 22*22 mm |
| Mionteagasc workbench | ±15 mm ar aghaidh/siar +15 mm rigt/clé |
| sliseanna BGA | 2*2 - 80*80 mm |
| Spásáil sliseanna íosta | 0.15 mm |
| Braiteoir teochta | 1(roghnach) |
| Meáchan Glan | 31 KG |
3. Gnéithe táirge de ríomhaire scáileán tadhaill stáisiún athoibre bga DH-D1
Déanann dearadh daonnaithe an meaisín éasca a oibriú. De ghnáth is féidir le hoibrí foghlaim conas é a úsáid i 10 nóiméad. Gan aon taithí nó scileanna gairmiúla speisialtaag teastáil, a bhfuil am agus coigilte fuinnimh do do chuideachta.
Oiriúnach do chineálacha éagsúla PCB d'aon mhéid.
Ráthaíonn ábhair shármhaithe saolré fada.Fionnuaróidh lucht leanúna fuaraithe tras-sreabhadh, uachtair agus bun an meaisín go huathoibríoch
chomh luath agus a bheidh an próiseas teasa críochnaithe,rud a sheachnaíonn meath agus dul in aois an mheaisín go héifeachtach.3-tá barántas bliana ar fáil don chóras téimh.
Cuirtear tacaíocht theicniúil gan teorainn ar feadh an tsaoil agus oiliúint saor in aisce ar fáil.

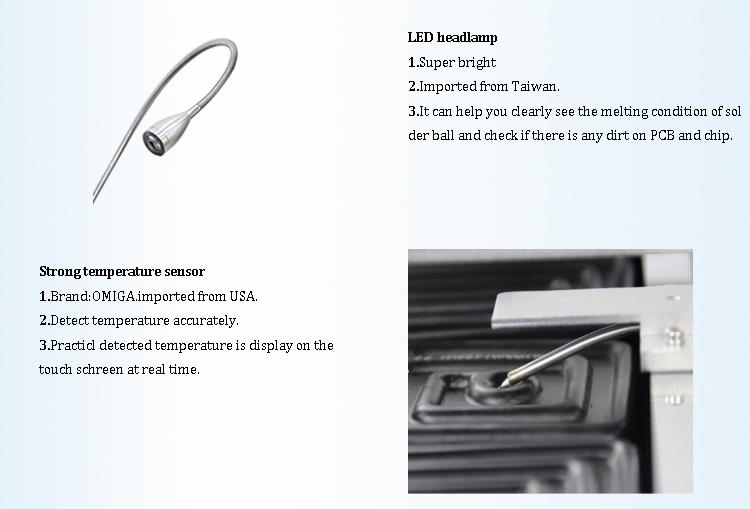

Tá an ceannlampa stiúir geal Super allmhairithe ó Taiwan Top manufacturer.It cabhrú leat a fheiceáil go soiléir ar an staid leá na liathróid solder agus seiceáil an bhfuilan bhfuil aon salachar ar an PCB agus sliseanna.

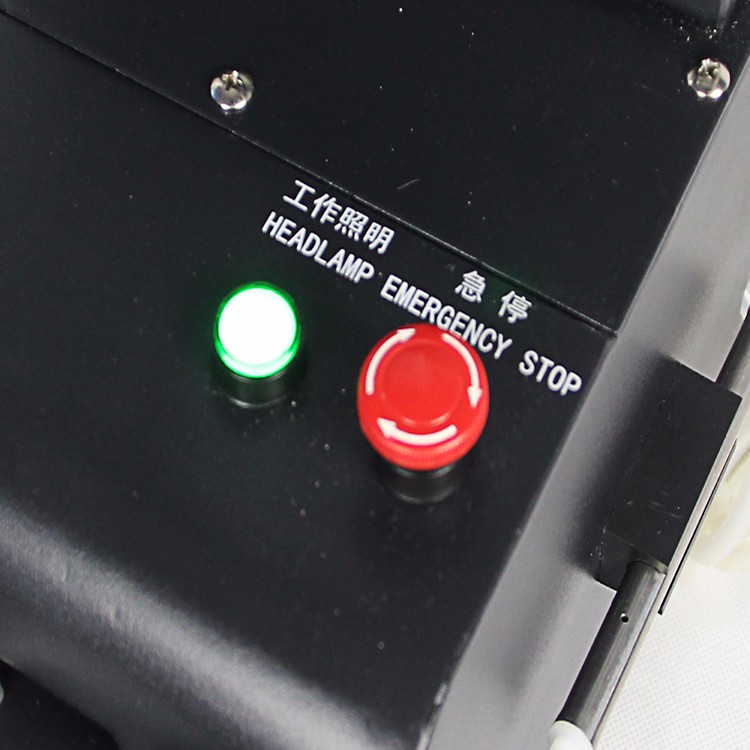

Tá stad éigeandála ann má bhíonn aon éigeandáil ann.
4. Sonraí táirge de ríomhaire scáileán tadhaill stáisiún athoibre bga DH-D1
5. Cén Fáth Roghnaigh ríomhaire scáileán tadhaill bga stáisiún athoibre DH-D1

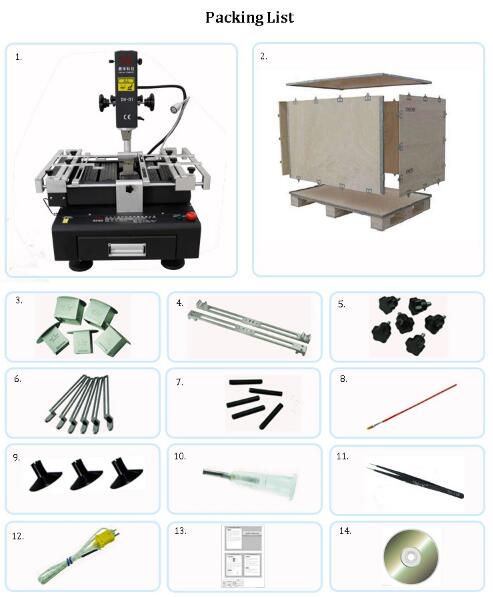

6. Pacáil, seachadadh ríomhaire scáileán tadhaill stáisiún athoibre bga DH-D1
7. Eolas gaolmhar faoi BGA
RIALUITHE SLÁINTE AGUS RÚCHÁIN SLIOCHTA BGA
Is comhpháirt a úsáidtear go coitianta é BGA ar an PCB, de ghnáth LAP, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP, etc. Tá an chuid is mó acu i gcineál pacáistithe bga. I mbeagán focal, beidh 80% de chomharthaí ardmhinicíochta agus comharthaí speisialta Tarraingt amach an cineál seo pacáiste. Mar sin, beidh tionchar mór ag comharthaí tábhachtacha ar conas déileáil le ródú pacáiste BGA.
Is féidir na codanna beaga a bhíonn timpeall ar an BGA de ghnáth a roinnt i roinnt catagóirí de réir a dtábhacht
seachrán.
Ciorcad RC críochfort clog.
damping (le feiceáil i sraith friotóir, cineál bainc; mar shampla, cuimhne cuimhne BUS)
Ciorcad EMI RC (le feiceáil i dampáil, C, stíl airde tarraingthe; m.sh. comhartha USB).
Ciorcaid speisialta eile (ciorcaid speisialta curtha leo de réir CHIP éagsúla; mar shampla, ciorcad braite teochta an LAP).
Grúpa ciorcad cumhachta beag de 40mil nó níos lú (i bhfoirm C, L, R, etc.; is minic a bhíonn ciorcad den chineál seo le feiceáil in aice le AGP CHIP nó CHIP le feidhm AGP, agus tá grúpaí cumhachta éagsúla scartha le R, L).
Tarraing íseal R, C.
Grúpa ciorcad beag ginearálta (le feiceáil i R, C, Q, U, etc.; gan aon riachtanais rianaithe).
Tarraing airde R, RP.
Is gnách go mbíonn an ciorcad míreanna 1-6- mar fhócas don socrúchán, agus socrófar é chomh gar agus is féidir don BGA, rud a éilíonn cóireáil speisialta. Tá tábhacht an seachtú ciorcad sa dara háit, ach beidh sé níos gaire don BGA freisin. Is ciorcad ginearálta é 8, 9, is féidir leis an comhartha a nascadh.
I gcomparáid leis an tábhacht a bhaineann le tábhacht na gcodanna beaga i gcomharsanacht an BGA thuas, is iad seo a leanas na ceanglais maidir le ROUTING:
by pass =>Nuair atá sé ar an taobh céanna le CHIP, tá sé ceangailte go díreach le bioráin CHIP chun seachbhóthar, ansin trí pas a tharraingt amach tríd an eitleán; nuair atá sé difriúil ó CHIP, is féidir é a roinnt trí le bioráin VCC agus GND BGA. 100 míle.
Clock terminal RC circuit =>Leithead cábla, spásáil sreang, fad sreinge, nó pacáiste GND; Coinnigh na rianta chomh gearr agus chomh réidh agus is féidir, gan roinnteoirí VCC a thrasnú.
Damping =>Leithead sreanglíne, spásáil líne, fad líne, agus rianta grúpála; ba chóir go mbeadh na rianta chomh gearr agus chomh réidh agus is féidir, agus ní mór sraith amháin riantaNá meascadh le comharthaí eile ..
EMI RC Circuits =>Leithead cábla, spásáil líne, sreangú comhthreomhar, pacáiste GND agus ceanglais eile; críochnaithe de réir riachtanais an chustaiméara.
Other special circuits =>Leithead sreanglíne, pacáiste GND nó ceanglais imréitigh rian; críochnaithe de réir riachtanais an chustaiméara.
40milthe following small power circuit group =>Leithead cábla agus riachtanais eile; Comhlánaigh an ciseal dromchla oiread agus is féidir a chaomhnú go hiomlánspás istigh don líne comhartha, agus déan iarracht comhartha cumhachta a sheachaint ag dul trí shraith
i limistéar BGA, rud a chuireann isteach gan ghá.
Pull low R, C =>Uimh riachtanais speisialta; línte mín.
General small circuit group =>Uimh riachtanais speisialta; línte mín.
Pull height R,RP =>Uimh riachtanais speisialta; línte mín.
