Scáileán Tadhaill Ps2 Ps3 Ps4 Stáisiún Athoibrithe BGA



Scáileán tadhaill ps2 ps3 ps4 bga stáisiún rework

Réamhamharc tapa:

Praghas monarcha bunaidh! Tá Meaisín Athoibrithe DH-A1 BGA le téitheoir IR le haghaidh deisiú ps2, ps3, ps4 i stoc anois.

Úsáidtear ár stáisiún athoibrithe go príomha in athobair BGA, CCGA, QFN, CSP, LGA, Micrimhilseogra SMD, LED etc.

dearadh ilfheidhmeach agus nuálaíoch, is féidir le meaisín Dinghua aon-stad Romoving, Mounting and Soldering a dhéanamh.



1. Sonraíocht STÁISIÚN ATHOIBRITHE DH-A1 BGA

1	Cumhacht	4900W
2	Téitheoir barr	Aer te 800W
3	Téitheoir bun Téitheoir iarainn	Aer te 1200W, Infridhearg 2800W 90w
4	Soláthar cumhachta	AC220V ±10% 50/60Hz
5	Toise	640*730*580mm
6	Suíomh	Is féidir le V-groove, tacaíocht PCB a choigeartú i dtreo ar bith le daingneán uilíoch seachtrach
7	Rialú teochta	Teirmeachúpla cineál K, rialú lúb dúnta, téamh neamhspleách
8	Cruinneas teochta	±2 céim
9	Méid PCB	Uasmhéid 500*400 mm Íosmhéid 22*22 mm
10	sliseanna BGA	2**2-80*80mm
11	Spásáil sliseanna íosta	0.15mm
12	Braiteoir Teochta Seachtrach	1(roghnach)
13	Meáchan glan	45kg



2.Cur síos ar an stáisiún athoibre DH-A1 BGA

Tá an téitheoir barr agus an téitheoir bun chun an sliseanna BGA a théamh, is é an téitheoir infridhearg chun an t-iomlán a théamh

PCB, ionas gur féidir leis an PCB a chosaint ó théamh míchothrom.

Comhéadan scáileán tadhaill 2.HD, rialú PLC.

3. Córas cúitimh teochta--K braiteoir rialú lúb gar agus córas cúitimh teochta uathoibríoch.

Comhcheanglaíonn sé le modúl teochta, a chuireann ar chumas cruinneas teochta go ± 2 céim .

Tá soic aer 4.Hot, rothlú 360 céim, éasca le suiteáil agus athsholáthar, saincheaptha ar fáil.

Tacaíocht PCB 5.V-groove le haghaidh suíomh tapa, áise agus cruinn a oireann do gach cineál bord PCB.

Lucht leanúna tras-sreabhadh 6.Powerful, fuarú an bhoird PCB éifeachtach tar éis téamh, chun é a chosc ó dhífhoirmiú.

Córas leid 7.Sound.Tá aláram roimh chríochnú gach dísoldering agus sádrála.



3.Cén fáth ar chóir duit Dinghua a roghnú?

1. Tá níos mó ná 10 mbliana taithí ag Dinghua.

Foireann teicneoir 2.Professional agus taithí acu.

3.With táirge ardchaighdeáin, praghas fabhrach agus seachadadh tráthúil.

4.Reply do gach fiosrúchán laistigh de 24 uair an chloig.



4. Eolas Gaolmhar:

Is pacáiste eagair eangaí liathróide é an pacáiste BGA (Eagar Eangaí Bdll) ina bhfoirmítear liathróid sádrála eagair ag bun a

substráit pacáiste mar chríochfort I/O den chiorcad agus tá sé ceangailte le bord ciorcad priontáilte (PCB). Gléasanna pacáistithe

leis an teicneolaíocht seo tá feistí mount dromchla. I gcomparáid le feistí socrúcháin coise traidisiúnta mar QFP agus PLCC,

Tá na gnéithe seo a leanas ag pacáistí BGA.

1) Tá níos mó I/O. Cinntear líon na I/Os i bpacáiste BGA go príomha de réir mhéid an phacáiste agus pháirc na liathróide.

Ós rud é go bhfuil na liathróidí solder pacáistithe BGA eagraithe faoin tsubstráit phacáiste, is féidir líon I / O an fheiste a mhéadú go mór,

is féidir méid an phacáiste a laghdú, agus is féidir lorg an tionóil a shábháil. Go ginearálta, is féidir méid an phacáiste a laghdú níos mó ná

30% leis an líon céanna treoraí. Mar shampla: CBGA-49, BGA-320 (páirc 1.27mm) i gcomparáid le PLCC-44 (páirc 1.27mm) agus

MOFP{{0}} (pit 0.8mm), laghdaítear méid an phacáiste faoi seach 84% agus 47%.

2) Toradh socrúcháin méadaithe, d'fhéadfadh costais a laghdú. Déantar na bioráin luaidhe de ghléasanna traidisiúnta QFP agus PLCC a dháileadh go cothrom

timpeall an phacáiste. Is é 1.27mm pháirc na bioráin luaidhe, 1.0mm, 0.8mm, 0.65mm, agus 0.5mm. De réir mar a mhéadaíonn líon na n-I/Onna, tagann an

caithfidh páirc a bheith níos lú agus níos lú. Nuair a bhíonn an pháirc níos lú ná 0.4mm, tá sé deacair cruinneas an trealaimh SMT a chomhlíonadh. Ina theannta sin,

déantar na bioráin luaidhe a dhífhoirmiú go héasca, rud a fhágann go bhfuil méadú ar rátaí teip gléasta. Déantar na liathróidí solder dá bhfeistí BGA a dháileadh i

foirm eagair ar bhun an tsubstráit, a fhéadfaidh freastal ar níos mó comhaireamh I/O. Is é 1.5mm an pháirc caighdeánach liathróid solder,

1.27mm, 1.0mm, páirc mhín BGA (BGA clóite, ar a dtugtar CSP-BGA freisin, nuair is féidir airde na liathróidí solder < 1.0mm, a rangú mar CSP

pacáiste) páirceáil {{0}}.8mm, 0.65mm, 0.5mm, agus anois Tá roinnt trealamh próisis SMT comhoiriúnach le ráta teip socrúcháin de<10 ppm.

3) Tá an t-achar teagmhála idir liathróidí solder eagair an BGA agus an tsubstráit mór agus gearr, rud a chabhródh le diomailt teasa.

4) Tá bioráin na liathróidí solder sraithe BGA an-ghearr, rud a ghiorrú an cosán tarchurtha comhartha agus a laghdaíonn an ionduchtacht luaidhe agus

friotaíocht, rud a fheabhsú ar fheidhmíocht an chuaird.

5) Feabhas a chur go suntasach ar chomhplanartacht na gcríochfort I/O agus laghdaítear go mór na caillteanais de bharr droch-chomhplanarachta sa phróiseas tionóil.

6) Tá BGA oiriúnach do phacáistiú MCM agus féadann sé ard-dlús agus ardfheidhmíocht MCM a bhaint amach.

7) Tá BGA agus ~BGA araon níos daingne agus níos iontaofa ná na ICanna mínphacáistithe cos-pháirc.

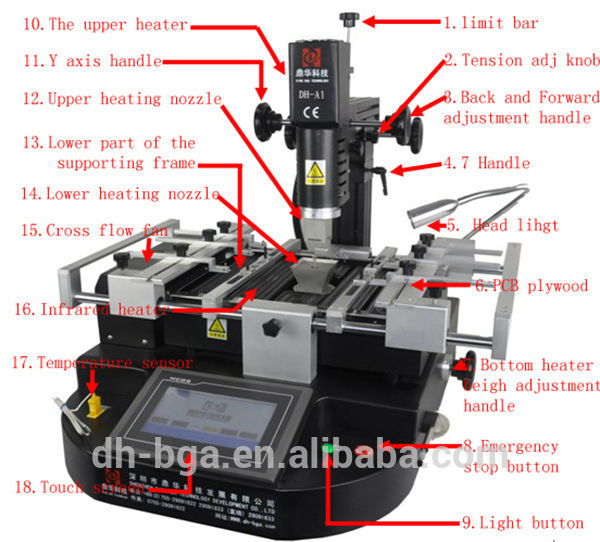

5. Íomhánna Mionsonraithe de STÁISIÚN ATHOIBRIÚCHÁIN BGA DH-A1

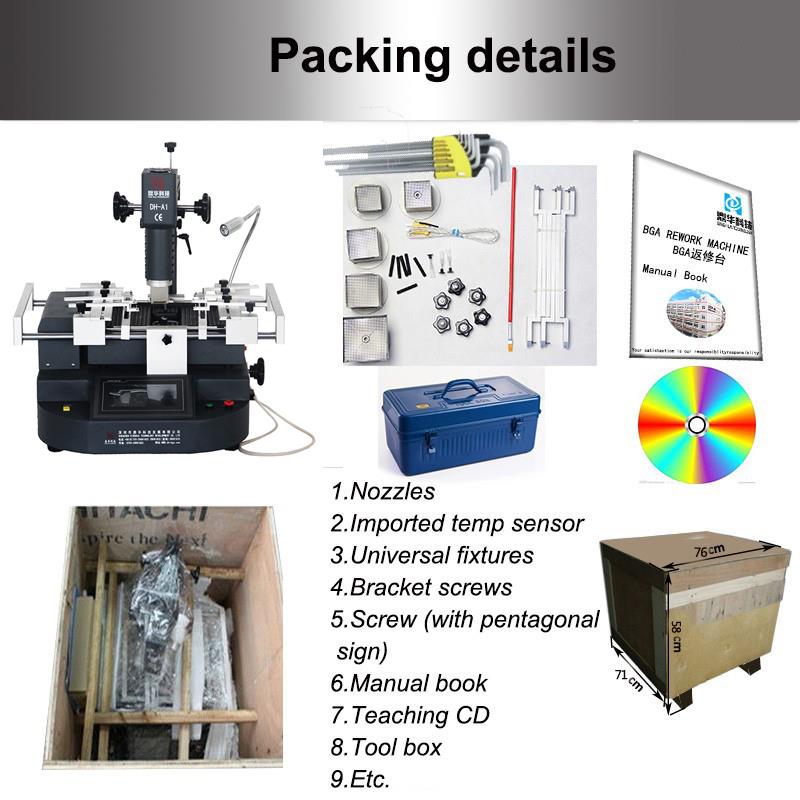

6. Sonraí pacála & seachadta STÁISIÚN ATHOIBRITHE DH-A1 BGA





Sonraí seachadta STÁISIÚN ATHOIBRITHE DH-A1 BGA



Loingseoireacht:

Déanfar 1.Shipment laistigh de 5 lá gnó tar éis íocaíocht a fháil.

Loingsiú seachadta 2.Fast ag DHL, FedEX, TNT, UPS agus bealaí eile lena n-áirítear ar muir nó d'aer.
