Stáisiún Athoibrithe BGA Xbox360 Scáileán Tadhaill

Scáileán tadhaill Xbox 360 bga stáisiún athoibrithe

Réamhamharc tapa:

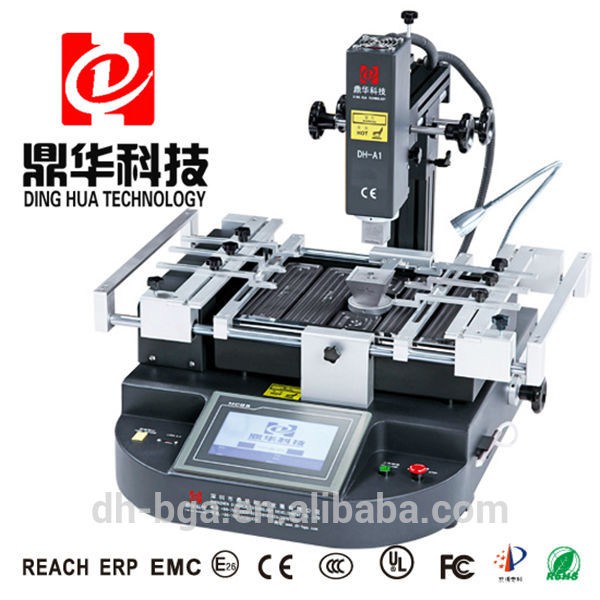

Praghas monarcha bunaidh! Tá DH-A1 BGA Rework Machine le téitheoir IR le haghaidh deisiúcháin Xbox360 i stoc anois.

Úsáidtear ár stáisiún athoibrithe go príomha in athobair BGA, CCGA, QFN, CSP, LGA, Micrimhilseogra SMD, LED etc.

dearadh ilfheidhmeach agus nuálaíoch, is féidir le meaisín Dinghua aon-stad Romoving, Mounting and Soldering a dhéanamh.

1. Sonraíocht

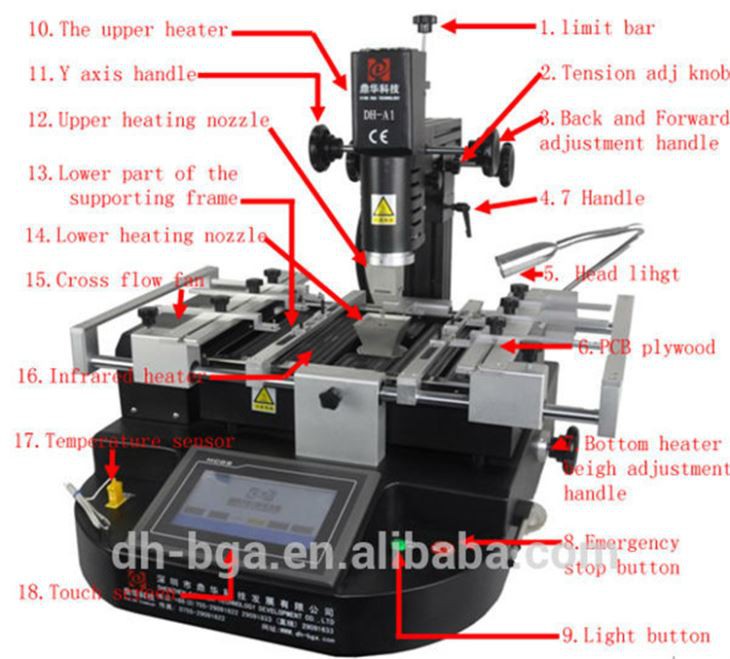

2.Cur síos ar an stáisiún athoibre DH-A1 BGA

1.Le rabhadh gutha 5-10 soicind roimh chríochnú an téimh: cuir i gcuimhne don oibreoir sliseanna bga a phiocadh suas in am. Tar éis

oibreoidh lucht leanúna teasa, fuaraithe uathoibríoch, nuair a fhuaraíonn an teocht go dtí teocht an tseomra (<45℃ ),

stopfaidh córas fuaraithe uathoibríoch chun an téitheoir a chosc ó dul in aois.

2.CE deimhniú approval.Double cosaint: róthéamh garda + feidhm stad éigeandála.

3.External ceangal le iarann ​​​​sádrála digiteach, le haghaidh tapa, áisiúil, éifeachtacht ard a ghlanadh an stáin!

4.Laser suíomh, éasca agus áisiúil chun seasamh.

3.Cén fáth ar chóir duit Dinghua a roghnú?

1. Is muid an monaróir gairmiúil stáisiúin athoibrithe BGA. Agus a bheith sa chomhdú ar feadh níos mó ná 13 bliana.

Ag gabháil do Dhearadh, Forbairt, Táirgeadh agus Díol.

2.Is é ár meaisín is fearr i gcáilíocht le praghas íseal. Bíonn an-tóir ar an siopa deisiúcháin agus ar an scoil traenála ar fud na hoibre.

Tá fáilte romhat a bheith inár ngníomhaire.

Seachadadh 3.Fast: FedEx, DHL, UPS, TNT agus EMS. Go leor samhlacha i stoc an t-am ar fad.

4.Íocaíocht: Aontas Iarthar, PayPal, T/T.

Tá fáilte roimh 5.OEM agus ODM.

6.Beidh an meaisín a bheith feistithe le treoir úsáideora agus CD.

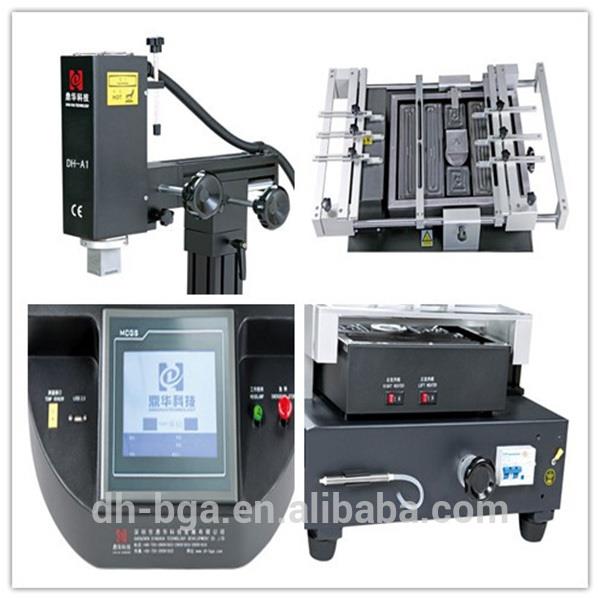

4. Íomhánna Mionsonraithe de STÁISIÚN ATHOIBRIÚCHÁIN BGA DH-A1

5 Sonraí pacála & seachadta STÁISIÚN ATHOIBRITHE BGA DH-A1

6.Detials Seachadadh STÁISIÚN ATHOIBRIÚCHÁIN DH-A1 BGA

7. Eolas gaolmhar

Tá raon leathan cineálacha pacáiste ag BGA, agus tá a cruth cearnach nó dronuilleogach. De réir an tsocraithe

de na liathróidí solder, is féidir é a roinnt ina BGA forimeallach, tuislithe agus sraith iomlán. De réir na bhfoshraitheanna éagsúla,

is féidir é a roinnt ina thrí chineál: PBGA (eagar liathróid plaisteacha Plasticball Zddarray), CBGA (ceirmeacha ceirmeacha BallSddarray

eagar liathróid ), TBGA (eagar liathróid iompróra cineál greille téip liathróid).

1, pacáiste PBGA (eagar liathróid plaisteach).

Pacáiste PBGA, a úsáideann BT roisín / laminate gloine mar fhoshraith, plaisteach (cumaisc mhúnlú eapocsa) mar ábhar séalaithe,

liathróid solder mar shádróir eutectic 63Sn37Pb nó sádróir eutectic 62Sn36Pb2Ag (Cheana féin úsáideann roinnt monaróirí sádróir saor ó luaidhe),

ní gá úsáid a bhaint as solder breise a bheith ag baint le liathróid solder agus nasc pacáiste. Tá roinnt pacáistí PBGA cuas

struchtúir atá roinnte ina chuas suas agus cuas síos. Tá an cineál PBGA seo le cuas chun a dhiomailt teasa a fheabhsú

feidhmíocht, tugtar BGA feabhsaithe teasa air, arna ghiorrú mar EBGA, agus tugtar CPBGA (eagar liathróid plaisteach cuas) air freisin.

Is iad seo a leanas na buntáistí a bhaineann le pacáiste PBGA:

1) Comhoiriúnacht teirmeach maith le bord PCB (bord clóite - de ghnáth bord FR-4). Comhéifeacht leathnú teirmeach (CTE)

den roisín BT / laminate gloine i struchtúr PBGA thart ar 14 ppm / céim, agus tá an PCB thart ar 17 ppm / cC.

Tá CTEanna an dá ábhar sách dlúth, rud a fhágann go bhfuil meaitseáil teirmeach maith.

2) Sa phróiseas reflow, is féidir féin-ailíniú an liathróid solder, is é sin, teannas dromchla an liathróid solder leáite a úsáid chun

riachtanais ailínithe an liathróid solder agus an eochaircheap a bhaint amach.

3) Costas íseal.

4) Feidhmíocht leictreach maith.

Is é an míbhuntáiste a bhaineann le pacáiste PBGA ná go bhfuil sé íogair do thaise agus nach bhfuil sé oiriúnach do phacáistí le feistí a éilíonn

hermeticity agus iontaofacht ard.

2, pacáiste CBGA (eagar liathróid ceirmeach).

I sraith pacáiste BGA, tá an stair is faide ag CBGA. Is ceirmeach ilchiseal é an tsubstráit, agus sádráiltear an clúdach miotail

an tsubstráit le sádróir ina saothraítear rónta chun an sliseanna, na luaidhe agus na pillíní a chosaint. Is eiteictic ardteochta é an t-ábhar liathróid solder

sádráil 10Sn90Pb. Caithfidh nasc an liathróid solder agus an pacáiste úsáid a bhaint as solder eutectic teocht íseal 63Sn37Pb. Tá an

is é 1.5mm, 1.27mm, 1.0mm caighdeánach pháirc liathróide.

Is iad seo a leanas na buntáistí a bhaineann le pacáiste CBGA (eagar liathróid ceirmeach):

1) Aerdhíonacht mhaith agus friotaíocht ard le taise, agus mar thoradh ar iontaofacht ard fadtéarmach na gcomhpháirteanna pacáistithe.

2) Tá airíonna inslithe leictreacha níos fearr ná feistí PBGA.

3) Dlús pacála níos airde ná feistí PBGA.

4) Tá feidhmíocht theirmeach níos fearr ná struchtúr PBGA.

Is iad na míbhuntáistí a bhaineann le pacáiste CBGA:

1) Mar gheall ar an difríocht mhór i gcomhéifeacht leathnú teirmeach (CTE) idir an tsubstráit ceirmeach agus an PCB (an CTE den

Tá an tsubstráit ceirmeach A1203 thart ar 7ppm / cC, agus tá CTE an PCB thart ar 17ppm in aghaidh an pheann), tá an meaitseáil teirmeach bocht agus

Is é an tuirse comhpháirteach solder an modh teip is mó.

2) I gcomparáid le feistí PBGA, tá costas pacáistithe ard.

3) Tá ailíniú na liathróidí solder ar imeall an phacáiste níos deacra.

3, CCGA (ceramiccolumnSddarray) eagar greille colún ceirmeach

Is leagan modhnaithe de CBGA é CCGA. Is é an difríocht idir an dá cheann ná go n-úsáideann CCGA colún solder le trastomhas de 0.5 mm

agus airde 1.25 mm go 2.2 mm in ionad an liathróid solder trastomhas 0.87 mm i CBGA chun friotaíocht tuirse an tsádróra a fheabhsú

comhpháirteach. Mar sin, is féidir leis an struchtúr columnar faoiseamh níos fearr a dhéanamh ar an strus lomadh idir an t-iompróir ceirmeach agus an bord PCB de bharr

an neamhréir teirmeach.
