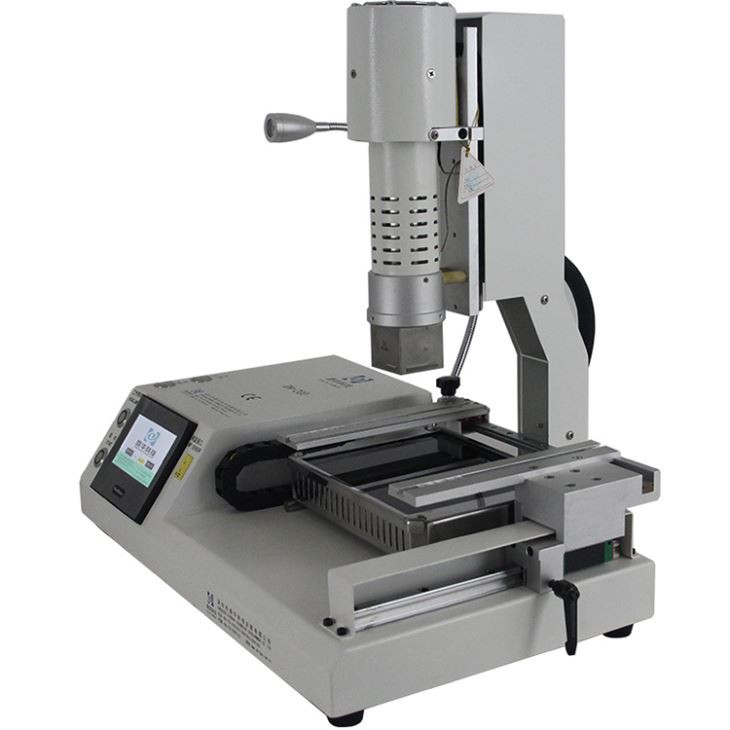

Stáisiún Sádrála Bga Scáileán Tadhaill HD

Stáisiún sádrála BGA scáileán tadhaill HD



Meaisín athoibrithe fón póca beag, ag bogadh go huathoibríoch suas / síos ceann barr, agus is féidir é a bhogadh ar chlé nó ar dheis de láimh,

ach amháin fón póca, freisin deisiú webcamera, bosca Wifi agus roinnt trealamh cumarsáide beag etc.

Paraiméadar táirge stáisiún sádrála BGA scáileán tadhaill HD

Cumhacht Iomlán	2300W
Barr téitheoir aer te	450W
Téitheoir dé-óid bun	1800W
Cumhacht	AC110/220V ±10 × 50/60Hz
Soilsiú	Solas oibre faoi stiúir Taiwan, aon uillinn a choigeartú.
Modh oibríochta	Scáileán tadhaill ard-sainmhínithe, comhéadan comhrá cliste, socrú córas digiteach
Stóráil	5000 grúpa
Gluaiseacht téitheoir barr	Uathoibríoch suas / síos le cnaipe, lámhleabhar Ar dheis / ar chlé,
Limistéar réamhthéamh IR Íochtarach	Gluaiseacht cúil / tosaigh láimhe.
Suíomh	Suíomh cliste, is féidir PCB a choigeartú i dtreo X, Y le "tacaíocht 5 phointe" + lúibín PCB V-groov + daingneáin uilíoch.
Rialú teochta	Braiteoir K, lúb gar
Cruinneas teochta	±2 céim
Méid PCB	Uasmhéid 170×220 mm Íosmhéid 22×22 mm
sliseanna BGA	2 × 2 mm - 80x80 mm
Spásáil sliseanna íosta	0.15mm
Braiteoir temper seachtrach	1 ríomhaire
Toisí	L540*W310*H500mm
Meáchan glan	16KG



Sonraí táirge stáisiún sádrála BGA scáileán tadhaill HD

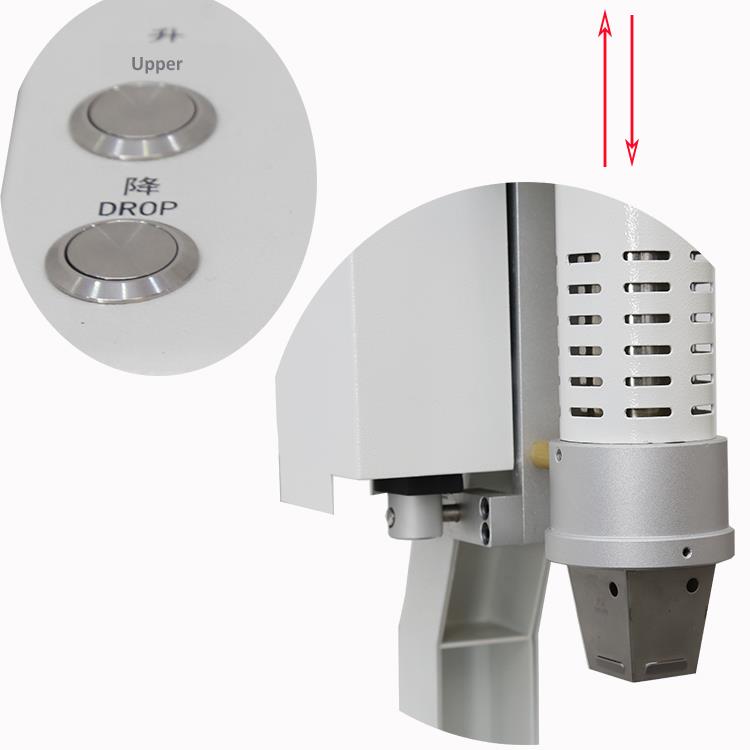

Ceann barr uathoibríoch, ag bogadh suas nó síos trí chnaipí a bhrú chun sliseanna fón póca a shádráil nó a dhísoldering, mar shampla, Iphone,

Samsung agus Huawei srl.

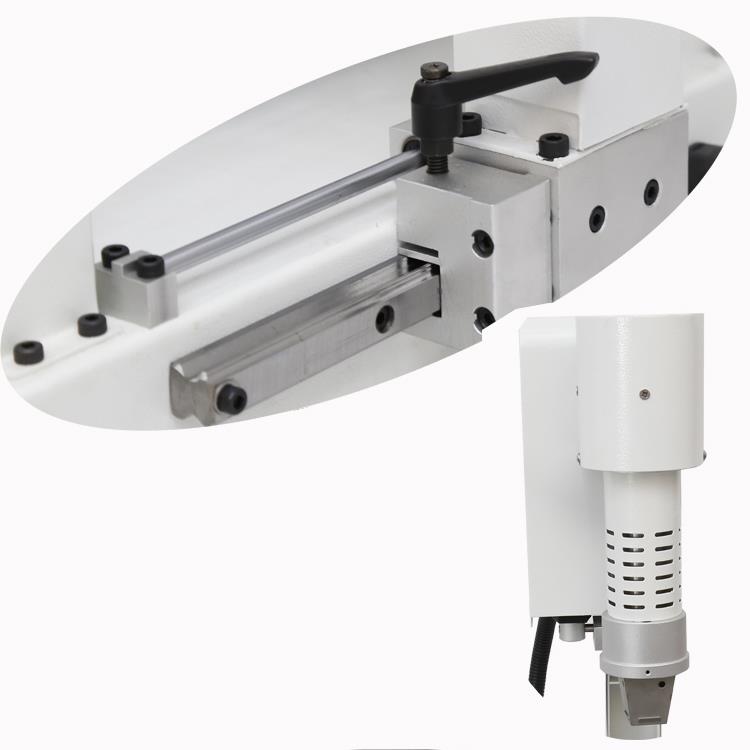

Iarnród treorach don cheann barr agus é éasca ag bogadh ar chlé nó ar dheis

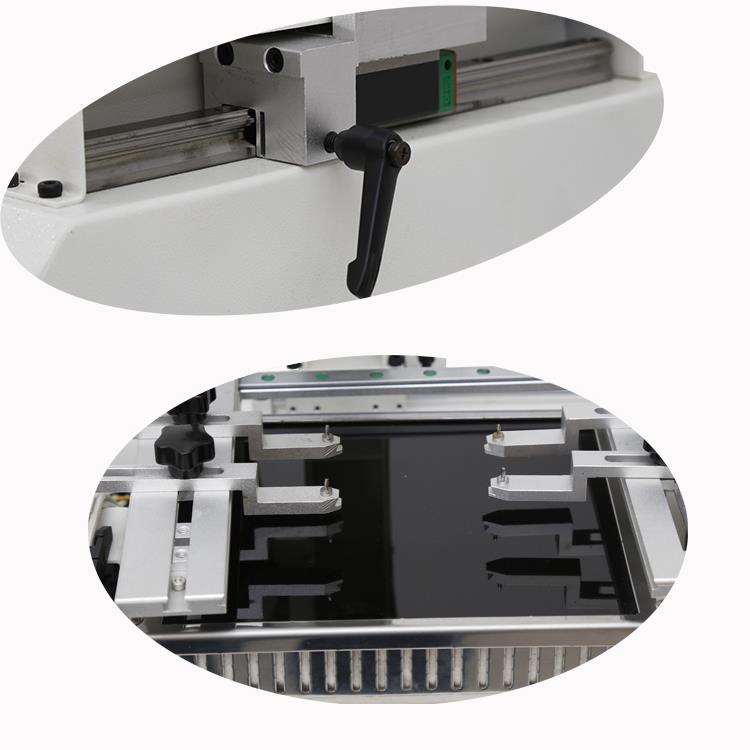

Iarnród treorach don limistéar réamhthéamh IR ar athraíodh a ionad ar chúl nó chun tosaigh

Bhíoma curtha PCB ar , is féidir é a bhogadh chuig chlé nó ar dheis le haghaidh PCB seasta

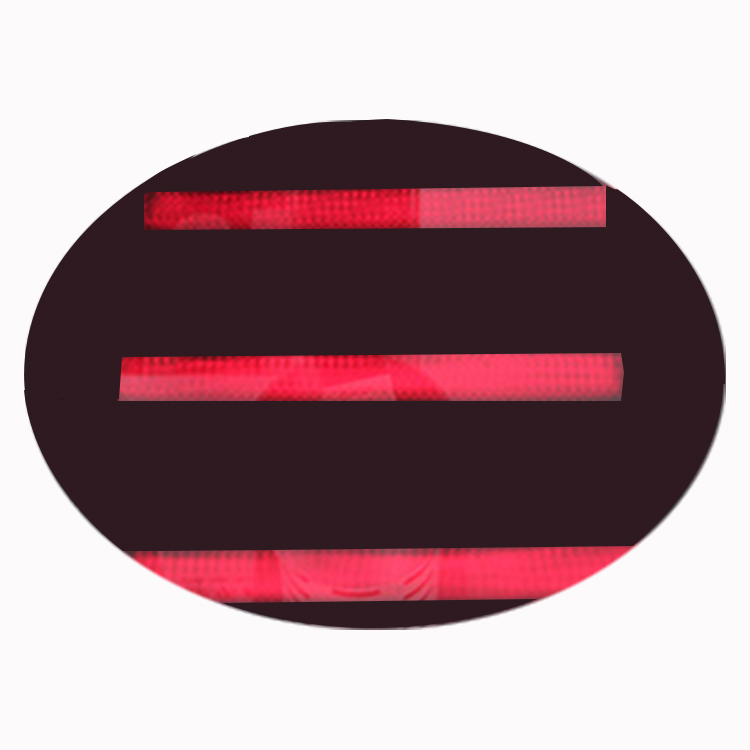

Feadáin téimh snáithíní carbóin a allmhairítear ón nGearmáinis, le haghaidh fón póca agus réamhthéamh PCB beag eile, frith-ard

clúdach gloine teochta, chun aon chomhpháirt bheag nó deannaigh a chosc ó thitim laistigh.

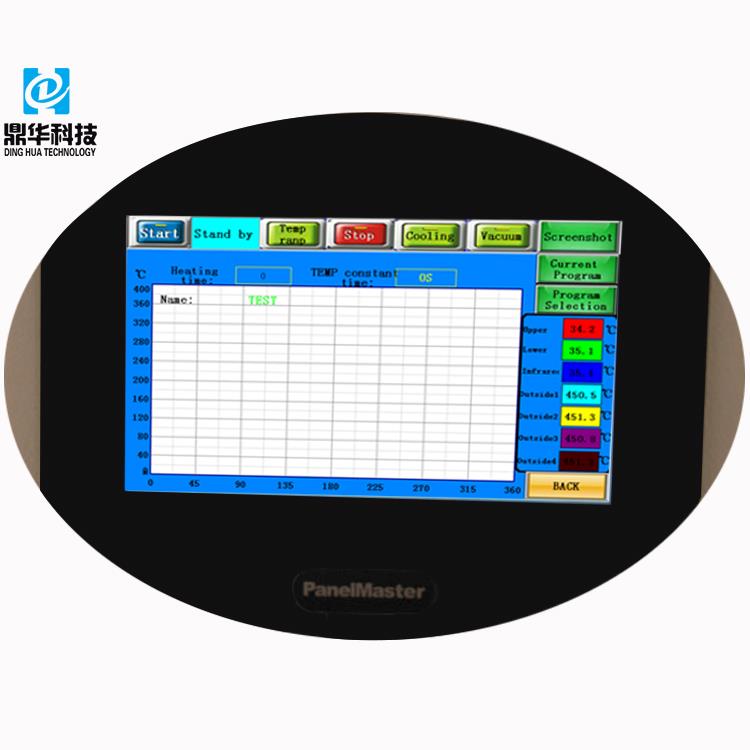

Ríomhaire branda PanelMaster, gach ceann de na paraiméadair atá leagtha síos, cliceáil "tús" chun meaisín a thosú, tá rialú teochta níos mó

cruinn, tá minicíocht ghabháil teocht níos tapúla.

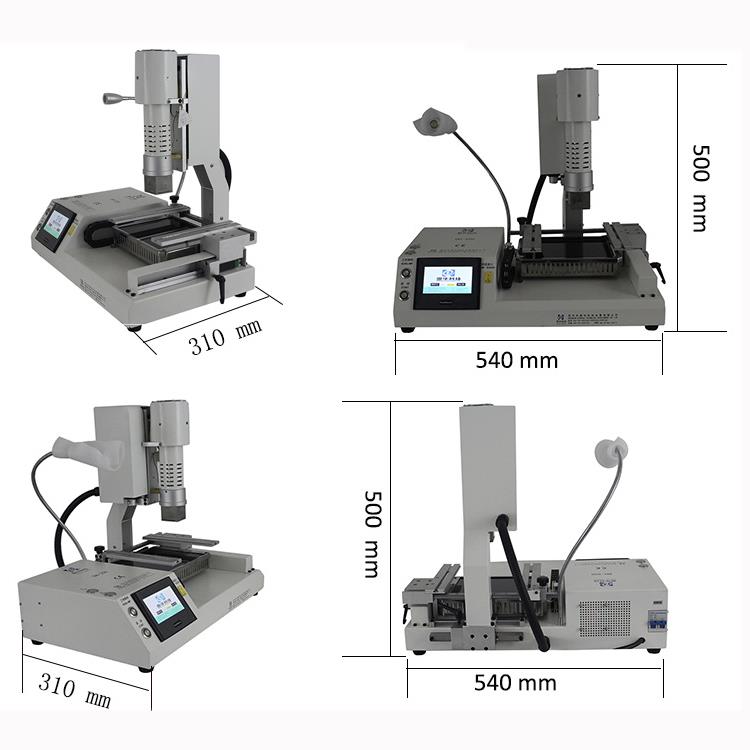

Stáisiún Athoibrithe BGA DH-200 Toisí:

• LWH (mm): 540 * 310 * 500 mm
• Meaisín dlúth, bosca cartán beag, agus costas loingseoireachta níos ísle.

Seachadadh, Loingseoireacht, agus Seirbhís Stáisiún Sádrála BGA HD Scáileán Tadhaill

• Tástáil chreathadh roimh sheachadadh.
• Tá an meaisín pacáilte i mbosca cartán: 63 * 44 * 58 cm.
• Meáchan comhlán: 33 kg.
• Áirítear: CD teagaisc agus lámhleabhar.
• Má bhíonn aon fhadhb agat nach féidir leat a réiteach, cuirimid glaonna físe Skype, glaonna físe WhatsApp agus roghanna tacaíochta eile ar fáil.



CCanna

C: An féidir leis an stáisiún athoibrithe seo gach fón póca a dheisiú?
A:Sea, is féidir leis fóin a dheisiú cosúil le iPhone, Samsung, Huawei, Vivo, etc.

C: An ndéanann sé ach dísoldering?
A:Níl, is féidir é a solder agus desolder araon.

C: An ndéanfar é a phacáil i mbosca sraithadhmaid?
A:Níl, déanfar é a phacáil i gcás cartán le cúr taobh istigh. Tá sé lightweight agus cuidíonn sé costais loingseoireachta níos ísle.

C: Conas a roghnaíonn mé na soic ceart?
A:Is fearr nozzle a roghnú atá beagán níos mó ná an sliseanna (m.sh., IC, BGA).



Fios Gnó Maidir le Stáisiún Sádrála BGA

Bíonn tionchar ag na teorainneacha reatha maidir le sádráil reflow ar na ceanglais deisiúcháin do phacáistí eagair achair. Cé gur féidir dísoldering a dhéanamh leis an gcuid is mó de threalamh aer te atá ann cheana féin, tá rialú an phróisis dísoldering ar cheann de na tascanna is deacra. In athoibriú, mar atá i dtáirgeadh, is é cáilíocht an sprioc deiridh. Is féidir sádráil reflow BGA ardchaighdeáin a bhaint amach i dtimpeallacht dhúnta oigheann reflow le linn táirgeadh.

Mar sin féin, ní féidir athoibriú a dhéanamh i dtimpeallacht atá faoi iamh go hiomlán, toisc go bhfuil sé dúshlánach na coinníollacha teasa riachtanacha a bhaint amach le haghaidh athshreabhadh BGA nuair a shéidtear aer te trí shoic. Braitheann rath ar athoibriú ar dháileadh teasa aonfhoirmeach a bhaint amach ar fud an phacáiste agus na pillíní PCB gan a bheith ina chúis le comhpháirteanna a aistriú nó a shéideadh le linn athshreabhadh.

Is éard atá i gceist le haistriú teasa comhiompair le linn an phróisis deisiúcháin ná aer te a shéideadh trí nozzle. Tá dinimic an tsreafa aeir, lena n-áirítear sreabhadh laminach, criosanna ardbhrú agus ísealbhrú, agus treoluas cúrsaíochta, casta. Nuair a chomhcheanglaítear na héifeachtaí fisiceacha seo le hionsú agus dáileadh teasa, agus struchtúr an nozzle aer te le haghaidh téamh áitiúil, bíonn sé deacair BGA a dheisiú i gceart. Féadfaidh aon luaineachtaí brú nó saincheisteanna leis an bhfoinse aeir comhbhrúite nó an caidéal sa chóras aer te laghdú suntasach a dhéanamh ar fheidhmíocht an mheaisín athoibrithe.

D'fhéadfadh dúshláin a bheith roimh roinnt soic aeir te a dhéanann teagmháil leis an PCB chun aerchúrsaíocht níos aonfhoirmí agus dáileadh teasa a sholáthar má tá na comhpháirteanna cóngarach ró-dhúnadh. Ní fhéadfaidh na soic seo teagmháil dhíreach a dhéanamh leis an PCB, ag cur isteach ar an bpatrún aerchúrsaíochta atá beartaithe agus ag cruthú teasa míchothrom an BGA. Ina theannta sin, uaireanta féadann aer te ó na soic comhpháirteanna in aice láimhe a shéideadh nó damáiste a dhéanamh do pháirteanna plaisteacha in aice láimhe.

Stórálann go leor córais athoibrithe socruithe teochta iolracha, ach d'fhéadfadh sé seo a bheith míthreorach mura dtuigtear go soiléir cuspóir an chuar teochta. I dtrealamh táirgthe, tá cuar teocht cruinn ríthábhachtach le haghaidh rialú próisis toisc go gcinntíonn sé go ndéantar na hailt solder go léir a théamh go cothrom agus go sroicheann siad an buaic-teocht is gá. Is é an pointe tosaigh chun paraiméadair táirgthe a shocrú ná teocht iarbhír an bhoird. Trí anailís a dhéanamh ar theocht an ábhair, is féidir le hinnealtóirí próisis na paraiméadair téimh a choigeartú chun an próifíl teocht atá ag teastáil a bhaint amach.

Ní féidir le trealamh athoibrithe comhiompair a stórálann eilimintí teasa éagsúla nó socruithe teocht an aeir ach na coinníollacha teochta ar an gclár a chomhfhogasú. Modh níos cruinne ná monatóireacht agus taifead a dhéanamh ar phróifíl teocht iarbhír an bhoird nó an chomhpháirte trí theirmeachúpla K-cineál a cheangal leis an PCB le linn athshreabhadh. Le linn reflow, is é an t-iniúchadh iarbhír ar joints solder an fhoirm bhunúsach de rialú próisis.
