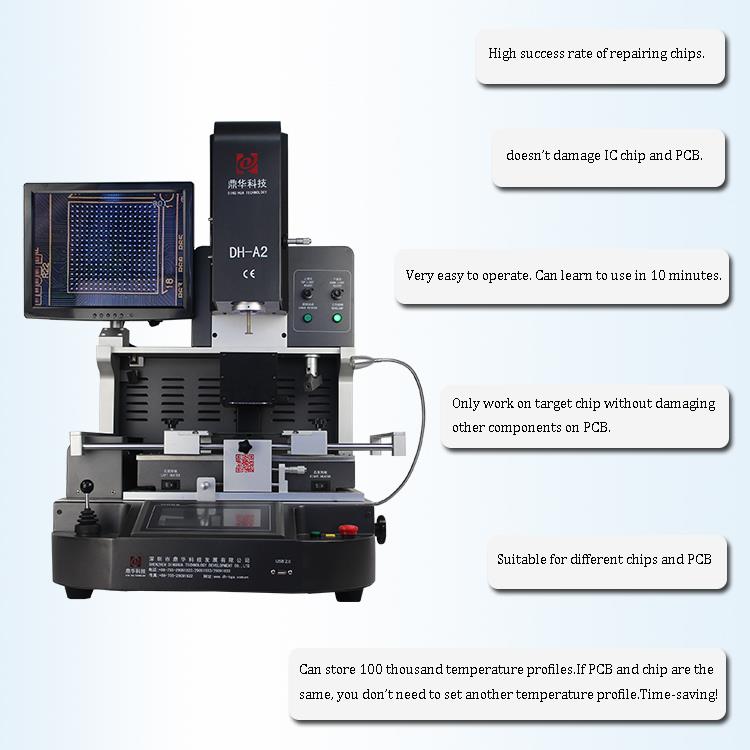

Stáisiún sádrála infridhearg SMD BGA

Stáisiún sádrála infridhearg SMD BGA

1.Ar Stáisiún sádrála infridhearg SMD BGA

Oiriúnach do PCB difriúil.

Motherboard ríomhaire, fóin chliste, ríomhaire glúine, bord loighic MacBook, ceamara digiteach, oiriúntóir aeir, teilifís agus trealamh leictreonach eile ón tionscal leighis, an tionscal cumarsáide, an tionscal gluaisteán, etc.

Oiriúnach do chineálacha éagsúla sliseanna: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED SHIP.

2. Gnéithe Táirgeadh Stáisiún DH-A2 SMD BGA BGA

• Deimhniú, gléasadh agus sádráil go huathoibríoch.

• Saintréith de thoirt ard (25 0 l/ min), brú íseal (0.22kg/ cm2), athobair íseal (220 céim) a ráthaíonn go hiomlán leictreachas sliseanna BGA agus cáilíocht sádrála den scoth.

• Ceadaíonn úsáid sé séidire aeir de chineál adh agus ísealbhrú a rialáil aerálaí ciúin, is féidir an t-aer-sreabhadh a rialáil go 250 l/min an t-uasmhéid.

• Tá tacaíocht ionaid bhabhta il-pholl an aeir te thar a bheith úsáideach do PCB mórmhéide agus BGA atá suite i lár PCB. Seachain sádráil fhuar agus cás IC-titim.

• Is féidir le próifíl teochta an téitheoir aeir te a bheith chomh hard le 300 céim, atá ríthábhachtach do mháthairchlár mórmhéide. Idir an dá linn, d'fhéadfaí an téitheoir uachtarach a shocrú mar obair sioncronaithe nó neamhspleách

Tá DH-G620 go hiomlán mar an gcéanna le DH-A2, go huathoibríoch ag díbirt, ag bailiú, ag cur ar ais agus ag sádráil le haghaidh sliseanna, le hailíniú optúil le haghaidh gléasta, is cuma an bhfuil taithí agat nó nach bhfuil, is féidir leat é a mháistir in aon uair an chloig.

.

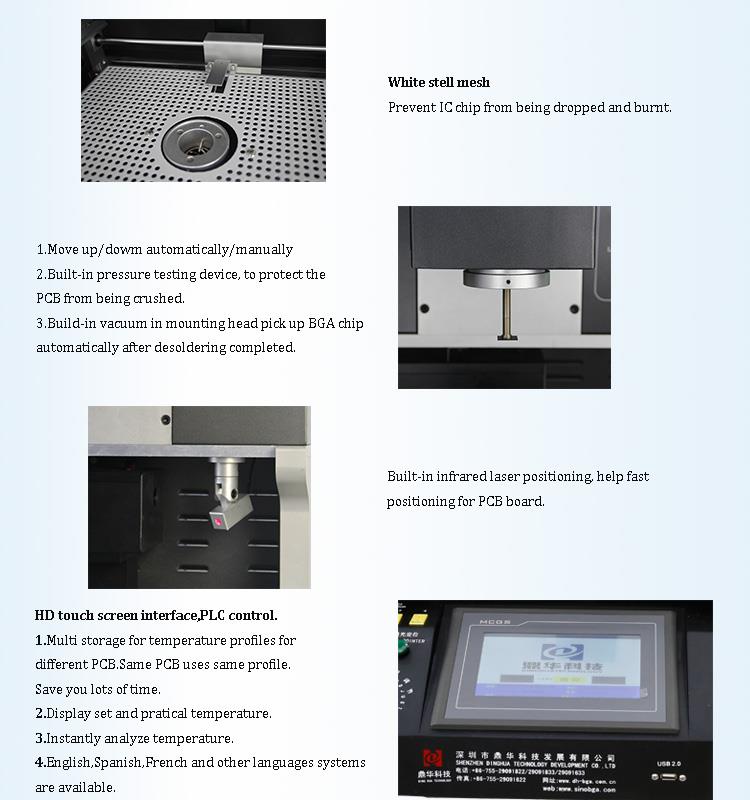

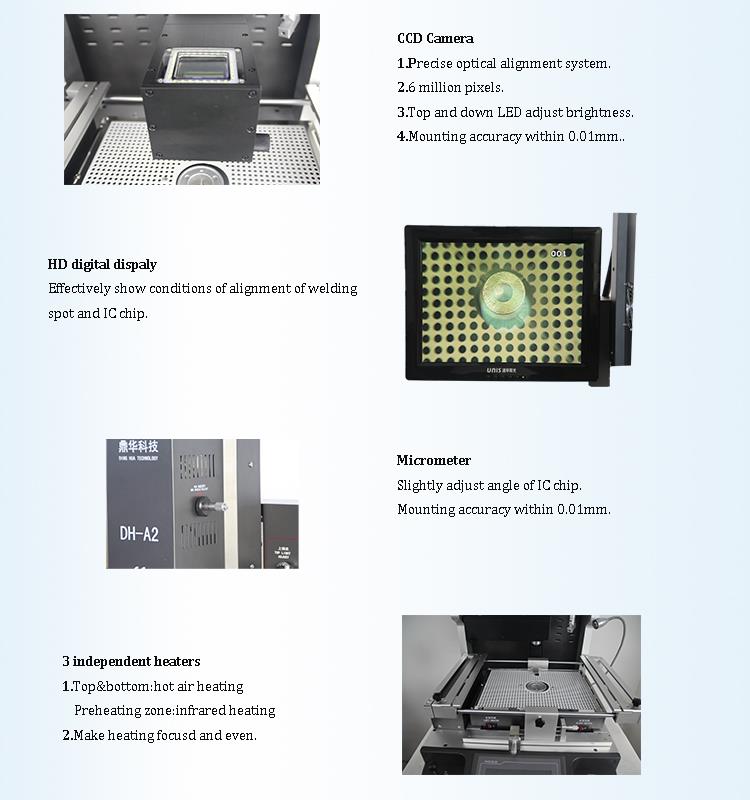

4.Details de Stáisiún sádrála infridhearg DH-A2 SMD BGA

5.

6.Céifir de stáisiún sádrála infridhearg DH-A2 SMD BGA

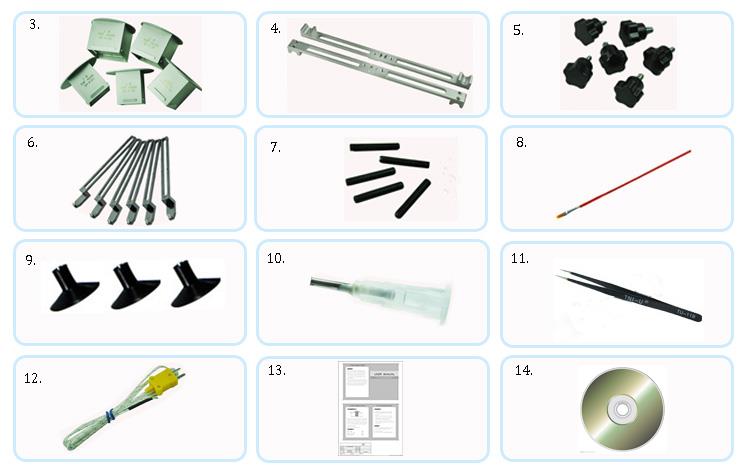

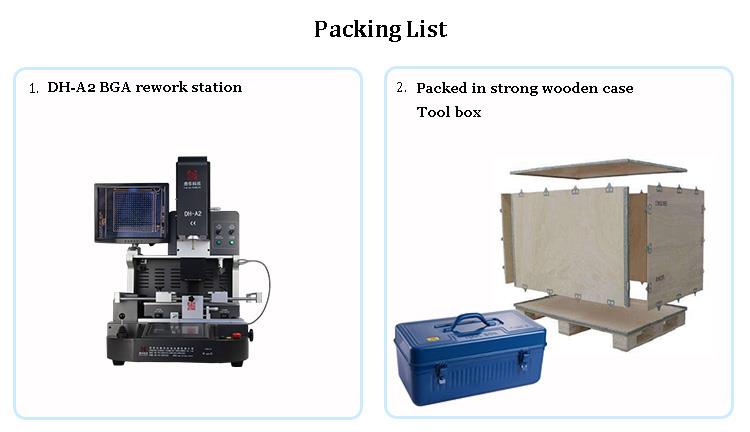

7.Packing & Loingsiú DH-A2 Stáisiún sádrála infridhearg SMD BGA

.

Leis an úsáid fhorleathan a bhaintear as sceallóga, tá níos mó airde tugtha againn freisin ar fhadhb athoibre na sliseanna. Faoi láthair, úsáidtear dhá phríomhchineál sliseanna BGA sa mhargadh. Tá ceann amháin i gceannas, tá an ceann eile saor ó luaidhe, luaidhe agus saor ó luaidhe BGA Próiseas sádrála BGA Tá socruithe teochta difriúil, mar sin cé chomh cuí is atá an suíomh teochta próisis sádrála sliseanna saor ó luaidhe? Tabharfaidh Next Dinghua Technology Xiaobian réamhrá mionsonraithe duit.

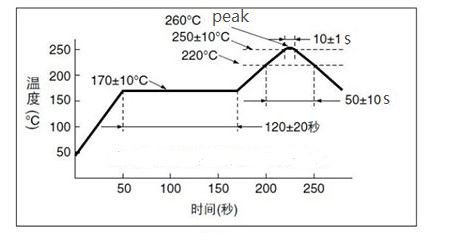

Faoi ghnáthchúinsí, tá na riachtanais teochta do sceallóga BGA saor ó luaidhe an-dian le linn sádrála. Tá an teocht ag a bhfuil leáphointe na sliseanna BGA saor ó luaidhe thart ar 35 céim níos airde ná an leáphointe de sceallóga BGA saor ó luaidhe. Ní mór do sceallóga BGA luaidhe a thréithe a thuiscint roimh shádráil. Go ginearálta, athraíonn an leáphointe de shádrú a athfhilltiú saor ó luaidhe de réir an ghreamaitheora saor ó luaidhe. Anseo tugaimid dhá luach mar thagairt. Tá an leáphointe de chóimhiotal copair stáin-silver thart ar 217 céim, agus is é an leáphointe de ghreamú sádrála cóimhiotal copair stáin ná 227 céim. Faoi bhun an dá theocht seo, ní féidir greamaigh sádróra a leá mar gheall ar théamh neamhleor. Agus stáisiún athoibre BGA á cheannach agat, ní mór duit aird a thabhairt freisin ar dhul i gcomhairle leis an déantúsóir faoi theocht teasa na sliseanna BGA saor ó luaidhe. Cibé an féidir leis an bhfeiste an teocht a chomhlíonadh. Mura bhfuil, ní mór duit machnamh a dhéanamh ar cibé acu an gceannaítear iad. Go ginearálta, ba chóir go mbeadh an teocht sa fhoirnéis saor ó luaidhe thart ar 10 gcéim. Is réamhrá mionsonraithe é seo a leanas:

Agus sádráil sliseanna BGA saor ó luaidhe á oibriú againn, is iondúil go n-úsáideann muid an leathán miotail chun cuas na foirnéise a dhéanamh, ar féidir leis a chinntiú go héifeachtach nach dtiocfaidh cuas na foirnéise ar theochtaí arda. Mar sin féin, tá go leor déantúsóirí dona ann a úsáideann píosaí beaga de mhiotal leatháin chun splice isteach i gcuas na foirnéise chun dul san iomaíocht don phraghas. Tá an cineál seo trealaimh dofheicthe go ginearálta mura dtugann tú aird air, ach tarlóidh damáiste dlúith má tá sé faoi theocht ard.

Tá an tslis BGA saor ó luaidhe riachtanach freisin chun comhthreomhaireacht an rian a thástáil le linn teocht ard agus oibríocht ísealteochta roimh shádráil toisc go rachaidh sé seo i bhfeidhm go díreach ar ráta ratha sádrála na sliseanna BGA. Má bhíonn ábhair agus dearadh an trealaimh athoibre BGA a ceannaíodh mar thoradh ar an mbóthar a dhíspreagadh go héasca faoi choinníollacha ardteochta, beidh sé ina chúis le jamming nó titim cártaí. Is cóimhiotal eutectic é an gnáthshaolóir luaidhe SN63PB37, agus tá a theocht leáite agus a theocht reo mar an gcéanna, agus tá an dá cheann acu 183 céim C. Ní cóimhiotail eutectic iad na hailt sádróra saor ó luaidhe Snagcu, agus tá a gcuid pointí leáite ó 217 Céim C go 221 Céim C, Tá na teochtaí faoi bhun 217 céim C soladach, agus tá na teochtaí os cionn 221 céim C leachtach. Nuair a bhíonn an teocht idir 217 céim C agus 221 céim C léirigh an cóimhiotal stát éagobhsaí
