Stáisiún Athoibrithe SMD Le Ceamara
1. Córas Ailínithe Optúil
2. Táscaire Láraithe Léasair
3. Réamhthéamh Infridhearg
4. Dhá théamh aer-te
Cur síos

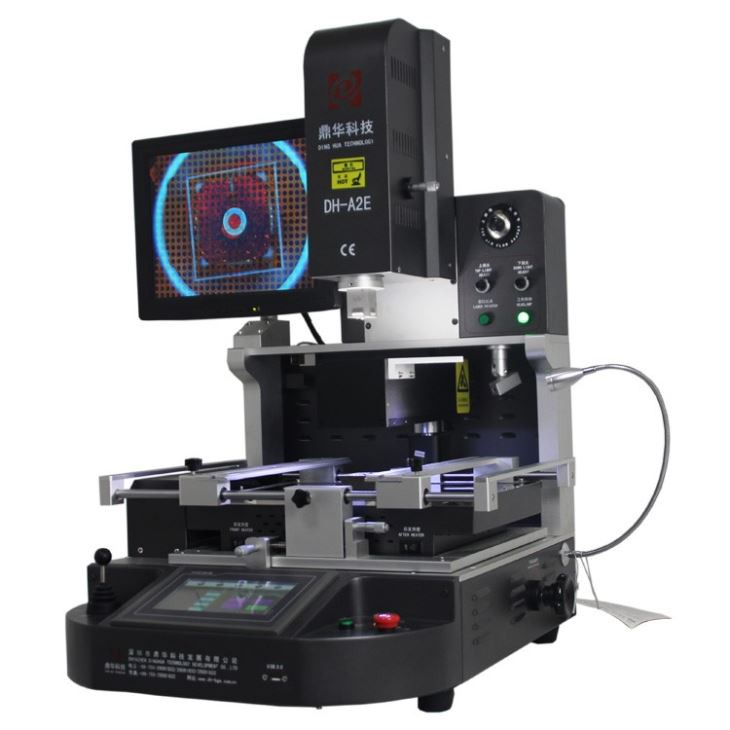

Stáisiún Athoibrithe SMD Le Ceamara DH-A2E
Is uirlis speisialaithe é Stáisiún Athoibrithe SMD le Ceamara (Stáisiún Athoibrithe Feiste Dromchla).
a úsáidtear i ndeisiú agus déantúsaíocht leictreonaice chun comhpháirteanna ar chláir chiorcad priontáilte (PCBanna) a bhaint agus a athsholáthar.
Is píosa trealaimh é a dhéanann comhpháirteanna a théamh le hathsholáthar trí úsáid a bhaint as aer te, agus a bhfuil ionsuite aige freisin
ceamara chun infheictheacht níos fearr a cheadú.
leibhéal sliseanna dísoldering
Sonraíochtaí:
| 1 | Cumhacht iomlán | 5200w |
| 2 | 3 téitheoirí neamhspleácha | Aer te barr 1200w, aer te níos ísle 1200w, réamhthéamh infridhearg ag bun 2700w |
| 3 | Voltas | AC220V ±10% 50/60Hz |
| 4 | Páirteanna leictreacha | Scáileán tadhaill 7'' + modúl rialaithe teochta cliste ardchruinneas + tiománaí mótair stepper + PLC + Taispeáint LCD + córas optúil CCD ardtaifigh + suíomh léasair |
| 5 | Rialú teochta | K-Braiteoir lúb dúnta + PID cúiteamh uathoibríoch teochta + modúl teocht, cruinneas teocht laistigh de ±2 céim . |
| 6 | Suíomh PCB | V-groove + daingneán uilíoch + seilf PCB soghluaiste |
| 7 | Méid PCB is infheidhme | Uasmhéid 370x410mm Íosta 22x22mm |
| 8 | Méid BGA is infheidhme | 1 * 1mm% 7e80x80mm |
| 9 | Toisí | 600×700x850mm (L*W*H) |
| 10 | Meáchan Glan | 70 kg |
Feidhmchláir:
Tréith:

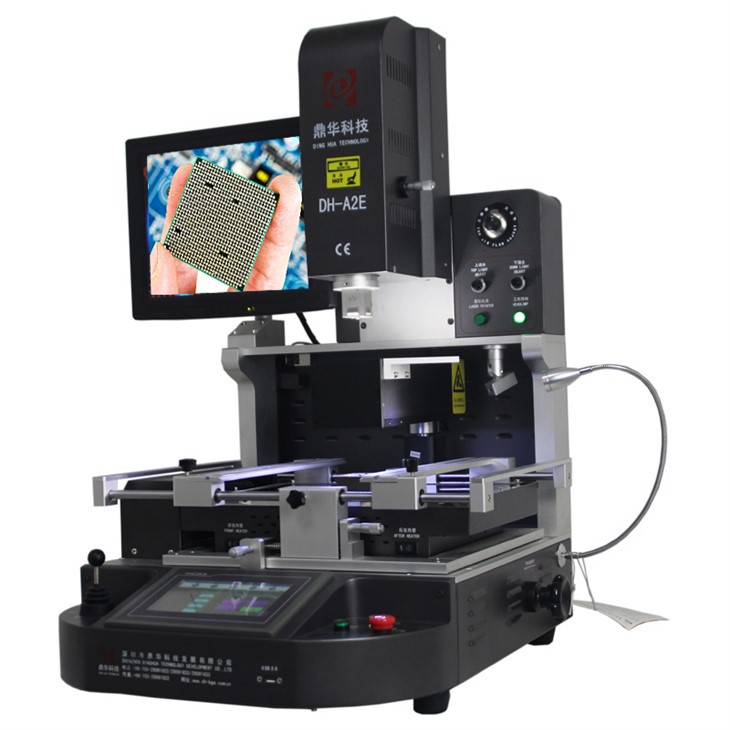

Stáisiún Athoibrithe SMD Le Ceamara DH-A2E
Tá dhá théitheoir aeir te, barr amháin, agus bun amháin, le haghaidh iomlán ag stáisiún athoibrithe DH-A2E SMD le ceamara
dísoldering inrialaithe agus athdhíol a sholáthraíonn torthaí soladacha gan fiú an ceann is lú a aistriú
comhpháirteanna.
Le haghaidh réamhthéamh, tá an téitheoir aer te bun timpeallaithe ag "Rapid IR" 2700W faoi uisce. An IR seo
ardaíonn preheater go réidh teocht an ríomhaire nó an tsubstráit stiúir chun warpage a chosc agus strus a laghdú
ar na comhpháirteanna agus na hailt solder in aice leis an suíomh athoibre. Tá na téitheoirí infridhearg faoi iamh go hiomlán i
urrann le sciath gloine a scaipeann teas go tapa agus a chuireann cosc ar bhruscar titim isteach sna heilimintí,
sábháilteacht oibreora a chinntiú, cothabháil laghdaithe, agus glanadh éasca.
Liosta Pacáil :
Ábhair: Cás láidir adhmaid + barraí adhmaid + cadás péarla cruthúnas le scannán
Stáisiún Athoibrithe SMD 1pc Le Ceamara
peann scuab 1pc
Lámhleabhar teagasc 1pc saor in aisce,
Físeán CD 1 ríomhaire
3pcs soic barr
2pcs soic bun
4pcs daingneáin uilíoch
4pcs scriúnna fastened
Scriú tacaíochta 5pcs
Méid sucker: Trastomhas i 2,4,8,10,11mm
Caiteoir heicseagán istigh: M2/3/4
Toise: 81*76*85CM
Meáchan comhlán: 115 kg
Seachadadh solúbtha
•TNT
•DHL
•FedEx
•UPS
•EMS
•AG MÓR
Físeán de stáisiún athoibrithe BGA:
