Aer Te BGA Athoibriú Stáisiúin Deisiúchán

                                                                                  Uirlis deisithe LAP Macbook DH-A2E

Is píosa trealaimh é stáisiún athoibrithe BGA aer te a úsáidtear chun comhpháirteanna eagar greille liathróid (BGA) a dheisiú ar phriontáil

cláir chiorcaid (PCBanna). Is éard atá sa stáisiún eilimint teasa a úsáideann aer te chun an sádróir atá ann cheana féin a leá ar an

Comhpháirt BGA, rud a fhágann go bhfuil sé níos éasca é a bhaint as an PCB. Is féidir an stáisiún athoibrithe BGA aer te a úsáid freisin chun áit

comhpháirt nua BGA ar an PCB tríd an sádróir a athshreabhadh ag baint úsáide as an eilimint téimh.

Sonraíochtaí:

1	Cumhacht iomlán	5200w
2	3 téitheoirí neamhspleácha	Aer te barr 1200w, aer te níos ísle 1200w, réamhthéamh infridhearg ag bun 2700w
3	Voltas	AC220V ±10% 50/60Hz
4	Páirteanna leictreacha	Scáileán tadhaill 7'' + modúl rialaithe teochta cliste ardchruinneas + tiománaí mótair stepper + Taispeáint PLC + LCD + córas optúil CCD ardtaifigh + suíomh léasair
5	Rialú teochta	K-Braiteoir lúb dúnta + PID cúiteamh uathoibríoch teochta + modúl teocht, cruinneas teocht laistigh de ±2 céim .
6	suíomh PCB	V-groove + daingneán uilíoch + seilf PCB soghluaiste
7	Méid PCB is infheidhme	Uasmhéid 370x410mm Íosta 22x22mm
8	Méid BGA is infheidhme	2x2mm~80x80mm
9	Toisí	600×700x850mm (L*W*H)
10	Meáchan glan	70 kg



Feidhmchláir:

Tá roinnt céimeanna i gceist leis an bpróiseas chun comhpháirt BGA a dheisiú ag baint úsáide as stáisiún athoibrithe BGA aer te. Ar dtús,

déantar an sádróir atá ann cheana féin ar chomhpháirt BGA a leá trí úsáid a bhaint as aer te, rud a fhágann gur féidir an comhpháirt a bhaint as

an PCB. Déantar an limistéar thart ar chomhpháirt BGA a ghlanadh ansin chun aon sádróir nó smionagar atá fágtha a bhaint.

Nuair atá an limistéar glan, cuirtear comhpháirt nua BGA ar an PCB, agus athshreabhtar an sádróir ag baint úsáide as an aer te

Stáisiún athoibrithe BGA. Déantar teocht agus sreabhadh aer an eilimint téimh a choigeartú go cúramach chun a chinntiú go bhfuil an

tá solder leáite go cothrom agus tá an chomhpháirt BGA ceangailte go daingean leis an PCB.

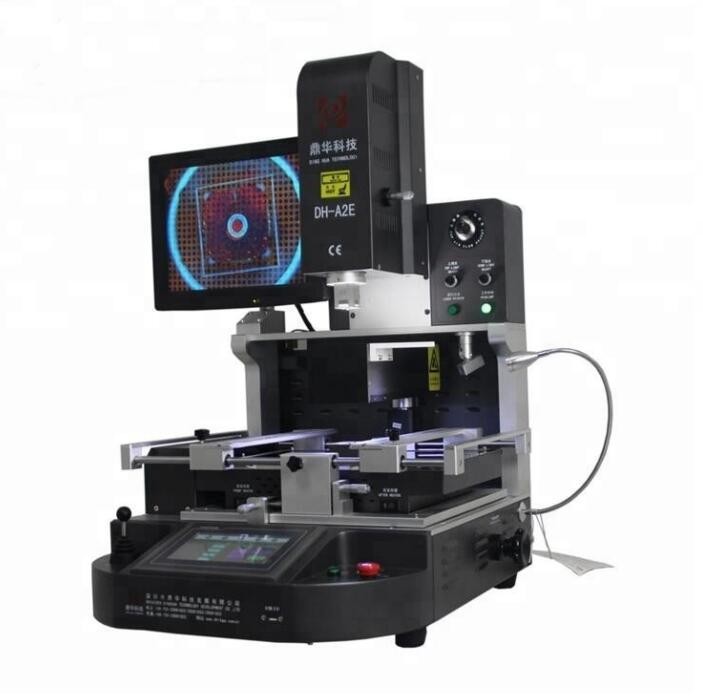

Córas róbait sádrála go hiomlán uathoibríoch DH-A2E

Déantar DH-A2E a rialú trí scáileán tadhaill atá éasca le húsáid. Áirítear ar a phainéal ionstraim atá deartha go heirgeanamaíochta

rialú luamhán stiúrtha le haghaidh súmáil ceamara agus, nuair a bhíonn an córas i mód láimhe, rialú ingearach ar an téitheoir uachtair

agus ceann socrúcháin.

Comhpháirt rialaithe coigeartuithe dhiailiú agus soilsiú PCB chomh maith le sruth aeir ón téitheoir uachtarach, rialú beacht ar

is féidir cosc ​​a chur ar aistriú sliseanna beaga le linn reflow.

Áirítear ar phainéal an stáisiúin athoibrithe freisin ionchur teirmeachúpla K-cineál ionsuite agus port USB chun sádróir a onnmhairiú

Íosluchtaigh próifílí teochta ar an tiomáint flash.

Tríd is tríd, is uirlis luachmhar é an stáisiún athoibrithe aer te BGA chun feistí leictreonacha casta a dheisiú agus is féidir leis cabhrú le leathnú

saolré trealaimh chostasach trí chomhpháirteanna lochtacha a cheadú in ionad an fheiste iomlán a chaitheamh amach.

Liosta Pacála:

Ábhair: Cás láidir adhmaid + barraí adhmaid + cadáis péarla cruthúnas le scannán

1pc Macbook LAP trealamh deisiúcháin uirlisí

peann scuab 1pc

Lámhleabhar teagasc 1pc saor in aisce,

Físeán CD 1 ríomhaire

3pcs soic barr

2pcs soic bun

6pcs daingneáin uilíoch

6pcs scriúnna fastened

Scriú tacaíochta 4pcs

Méid sucker: Trastomhas i 2,4,8,10,11mm

Caiteoir heicseagán istigh: M2/3/4

Toise: 81*76*85CM

Meáchan comhlán: 115 kg
