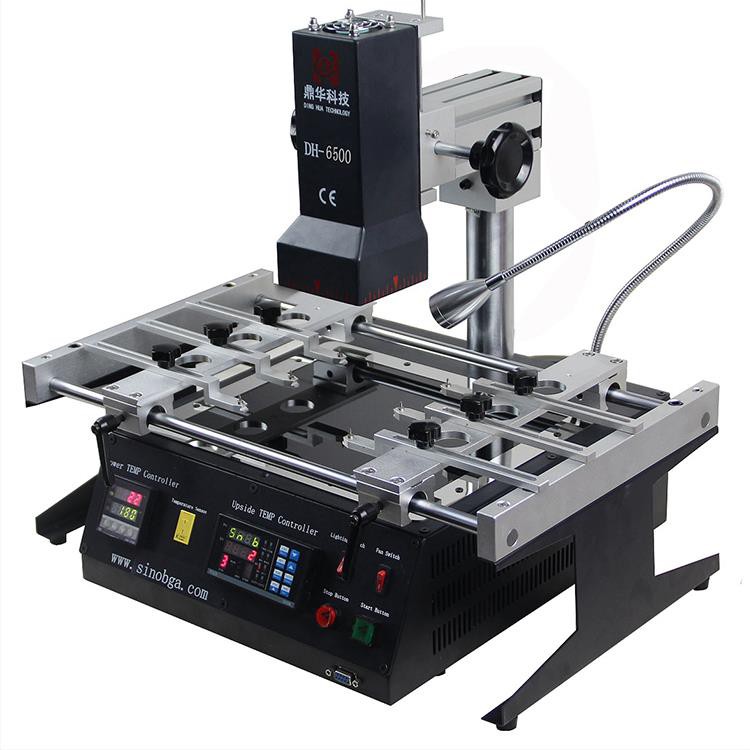

Meaisín Athbhailithe Sliseanna IR6500 Bga

 DH{0}} coimpléasc deisiúcháin infridhearg uilíoch le rialtóirí teochta digiteacha agus téamh ceirmeach le haghaidh Xbox,

Sceallóga PS3 BGA, ríomhairí glúine, ríomhairí pearsanta, etc. deisithe.





An DH{0}} tá sé difriúil ar chlé, ar dheis agus ar chúl

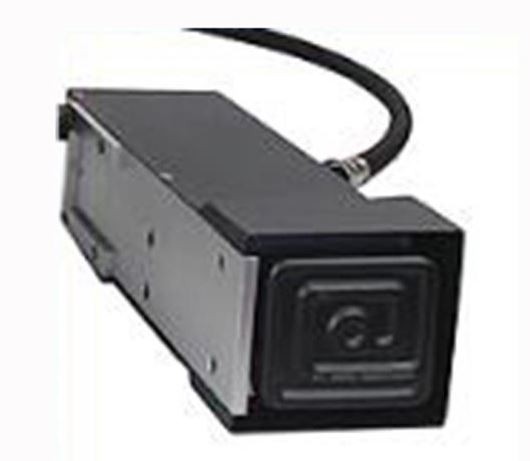

An téimh uachtair IR ceirmeach, tonnfhad 2 ~ 8um, is é an t-achar teasa suas le 80 * 80mm, iarratas ar Xbox, motherboard cluichíochta consól, agus deisiú sliseanna-leibhéal eile.

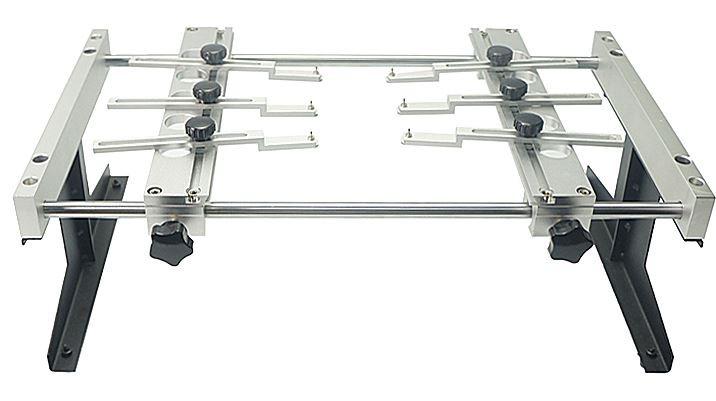

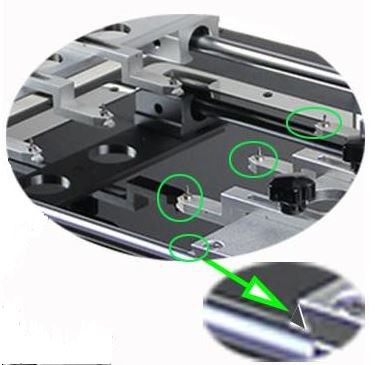

Na daingneáin uilíocha, 6 phíosa cinn le notch beag agus bioráin tanaí & ardaithe, is féidir a úsáid le haghaidh motherboards neamhrialta a shocrú ar an mbinse oibre, is féidir leis an méid PCB a bheith suas le 300 * 360mm.

Maidir le motherboards seasta, is cuma cé chomh PCB le cruth ar bith, is féidir a shocrú ar agus le haghaidh sádrála

dísoldering



Is é 200 * 240mm an limistéar teasa bun, clúdaithe ag sciath gloine frith-teocht, is féidir an chuid is mó de na motherboards a úsáid air.



2 rialtóir teochta le haghaidh socrú ama agus teocht an mheaisín, is féidir 4 chrios teochta a shocrú do gach próifíl teochta, agus is féidir 10 ngrúpa de phróifílí teochta a shábháil.





Paraiméadair meaisín athbhallaithe sliseanna IR6500 bga:

Soláthar cumhachta	110~250V +/-10% 50/60Hz
Cumhacht	2500W
Criosanna Téimh	2 IR
PCB ar fáil	300*360mm
Comhpháirteanna méid	2*2~78*78mm
Meáchan glan	16kg

FQA

C: An féidir é a dheisiú fón póca?

A: Sea, is féidir.



C: Cé mhéad le haghaidh 10 sraith?

A: For a better price, please email us: john@dh-kd.com



C: Ar mhaith leat glacadh le OEM?

A: Sea, cuir in iúl dúinn cé mhéad a d'fhéadfadh a bheith uait?



C: An féidir liom a cheannach go díreach ó do thír?

A: Is féidir, is féidir linn é a sheoladh chuig do dhoras trí chur in iúl.



Roinnt scileanna faoi mheaisín athbhallaithe sliseanna IR6500 bga

Is trealamh gairmiúil é stáisiún athoibrithe BGA a úsáidtear chun comhpháirteanna BGA a dheisiú. Is minic a úsáidtear é sa tionscal SMT. Ansin, tabharfaimid isteach bunphrionsabail stáisiún athoibre BGA agus déanfaimid anailís ar na príomhfhachtóirí chun ráta athoibrithe BGA a fheabhsú.



Is féidir stáisiún athoibrithe BGA a roinnt ina stáisiún athoibrithe ailíniú optúil agus stáisiún athoibrithe ailínithe neamhoptúil. Tagraíonn ailíniú optúil le húsáid ailíniú optúil le linn táthú, rud a d'fhéadfadh cruinneas an ailínithe a chinntiú le linn táthú agus feabhas a chur ar ráta rathúlachta an táthú; Tá ailíniú optúil bunaithe ar ailíniú amhairc, agus níl an cruinneas le linn táthú chomh maith.



Faoi láthair, tá modhanna téimh príomhshrutha stáisiúin athoibrithe BGA eachtracha iomlán infridhearg, aer te iomlán, agus dhá aer te agus ceann infridhearg. Tá buntáistí agus míbhuntáistí éagsúla ag modhanna teasa éagsúla. Is é an modh téimh caighdeánach de stáisiúin athoibrithe BGA sa tSín go ginearálta aer te uachtarach agus níos ísle agus réamhthéamh bun-infridhearg. , Dá dtagraítear mar na trí chrios teochta. Déantar na cinn téimh uachtaracha agus íochtaracha a théamh ag an sreang téimh agus tá an t-aer te faoi stiúir ag an sreabhadh aer. Is féidir an réamhthéamh bun a roinnt ina fheadán teasa infridhearg dorcha, pláta téimh infridhearg agus pláta téimh tonn solais infridhearg.



Trí théamh na sreinge téimh, tarchuirtear an t-aer te chuig an gcomhpháirt BGA tríd an nozzle aer chun cuspóir an chomhpháirt BGA a théamh a bhaint amach, agus ag séideadh aer te uachtarach agus níos ísle, is féidir an bord ciorcad a chosc ó bheith dífhoirmithe. mar gheall ar théamh míchothrom. Tá roinnt daoine ag iarraidh gunna aer te agus nozzle aeir a chur in ionad na coda seo. Molaim gan é seo a dhéanamh mar is féidir teocht an stáisiúin athoibrithe BGA a choigeartú de réir an chuair teocht atá leagtha síos. Trí úsáid a bhaint as gunna aer te beidh sé deacair an teocht táthú a rialú, rud a laghdóidh rath an ráta táthú.



Tá ról ag téamh infridhearg den chuid is mó de réamhthéamh, ag baint le taise taobh istigh den bhord ciorcad agus BGA, agus féadann sé freisin an difríocht teochta idir an lárphointe téimh agus an ceantar máguaird a laghdú go héifeachtach, agus an dóchúlacht go dtarlóidh dífhoirmiú an bhoird chuaird a laghdú.



Agus an BGA á dhíchóimeáil agus á sádráil, tá ceanglais thábhachtacha ann maidir leis an teocht. Tá an teocht ró-ard agus tá sé éasca na comhpháirteanna BGA a dhó amach. Dá bhrí sin, ní gá go ginearálta an stáisiún athoibrithe a rialú ag an ionstraim, ach úsáideann rialú PLC agus rialú iomlán ríomhaireachta. Rialachán.



Nuair a bhíonn BGA á dheisiú tríd an stáisiún ath-oibre BGA, tá sé den chuid is mó chun an teocht téimh a rialú agus dífhoirmiú an bhoird chuaird a chosc. Is tríd an dá chuid seo a dhéanamh go maith amháin is féidir ráta ratha athoibriú BGA a fheabhsú.



La station de reprise BGA est un équipement professionnel utilisé pour réparer les composants BGA. Elle est souvent utilisée dans l’industrie SMT. Ensuite, nous présenterons les principes de base de la station de reprise BGA et analyserons les facteurs clés pour améliorer le taux de reprise BGA.

La station de reprise BGA peut être divisée en station de reprise d'alignement optique et station reprise d'alignement non optique. L’alignement optique fait référence à l’alignement optique pendant le soudage, ce qui peut garantir la precision de l’alignement pendant le soudage et améliorer le taux de réussite du soudage L’alignement optique est base sur l’alignement visuel, et la précision pendant le soudage n'est pas si bonne.

À l'heure actuelle, les modhanna de chauffage traditionnelles des stations de reprise BGA étrangères sont l’infrarouge complet, l’air chaud complet et deux air chaud et un infrarouge. Les différentes modhanna de chauffage ont des avantages et des inconvénients différents. La modh de chauffage standard des stations de reprise BGA en Chine est généralement l’air chaud supérieur et inférieur et le préchauffage infrarouge inférieur. , Appelée la zone à tros températures. Les têtes chauffantes supérieure et inférieure sont chauffées par le fil chauffant et l’air chaud est évacué par le flux d’air. Le préchauffage inférieur peut être divisé en tube chauffant infrarouge foncé, plaic chauffante infrarouge agus plaic chauffante à ondes lumineuses infrarouges.

Grâce au chauffage du fil chauffant, l’air chaud est transmis au composant BGA à travers la buse d’air pour atteindre l’objectif de chauffage du composant BGA, et par le souffage d’air chaud supérieur et inférieur, la carte de circuit imprimé peut être empêchée de se déformer en raison d'un chauffage inégal. Certaines personnes vuelent remplacer cette pièce par un pistolet à air chaud et une buse à air. Je suggère de ne pas le faire car la température de la station de reprise BGA peut être ajustée en fonction de la courbe de température définie. L’utilisation d’un pistolet à air chaud rendra difficile le rialú de la température de soudage, réduisant ainsi le succès du soudage Taux.

Le chauffage infrarouge joue principalement un róle de prechauffage, isliminant l’humidité as l’intérieur de la carte de chuaird imprimé agus du BGA, agus peut également réduire éifeachtúlacht an difríocht teochta sa chrios lárnach agus entreoraithe sa chrios lárnach. an probabilité de déformation de la carte de chuaird imprimé

Lors du démontage et de la soudure du BGA, la température est soumise à des exigences importantes. La température est trop élevée et il est facile de brûler les composants du BGA. Par conséquent, la station de reprise n'a généralement pas besoin d'être contrôlée par l'instrument, mais Adopte un rialú PLC et un rialú informatique iomlán. Règlement.

Lors de la réparation de BGA via la station de reprise BGA, il s'agit principalement de rialú teochta an chauffage agus d’éviter la déformation de la carte de chuaird imprimé. Ce n'est qu'en faisant bien ces deux pièces que le taux de réussite de la reprise BGA peut être amélioré.
