IR Preheating BGA IC Sceallóga Bain Meaisín
1. Aer te uachtair/bun le haghaidh sádrála nó dísoldering.2. Monatóireacht a dhéanamh ar scáileán 15" 1080P.3 Aláram uathoibríoch 5~10s sula mbeidh sé ró-dhísoldering 4. Soic maighnéadacha atá an-áisiúil le suiteáil nó le díshuiteáil
Cur síos
Treoir oibriúcháin do stáisiún athoibrithe BGA DH-A2
Is samhail éifeachtach ó thaobh costais é an DH-A2 i measc na meaisíní sin a bhfuil ailíniú optúil acu, a shádráil go huathoibríoch, a dhí-áitiú, a phiocadh suas agus a athsholáthar.
Úsáidtear daingneáin uilíocha le haghaidh aon chruth PCBAanna, is féidir le pointe léasair cabhrú le PCB a chur i riocht ceart go tapa, tá an binse oibre soghluaiste áisiúil do PCB ar chlé nó ar dheis.
1. Feidhm meaisín bain sceallóga IR réamhthéamh BGA IC
Chun sceallóga de chineál eile a shádráil, a athsheoladh, a dhíshealú:
BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sliseanna stiúir, agus mar sin de.
2. Gnéithe Táirge IR preheating BGA IC sliseanna bain meaisín
* Saolré cobhsaí agus fada (deartha le haghaidh 15 bliana ag baint úsáide as)
* An féidir a dheisiú motherboards éagsúla le ráta ard rathúil

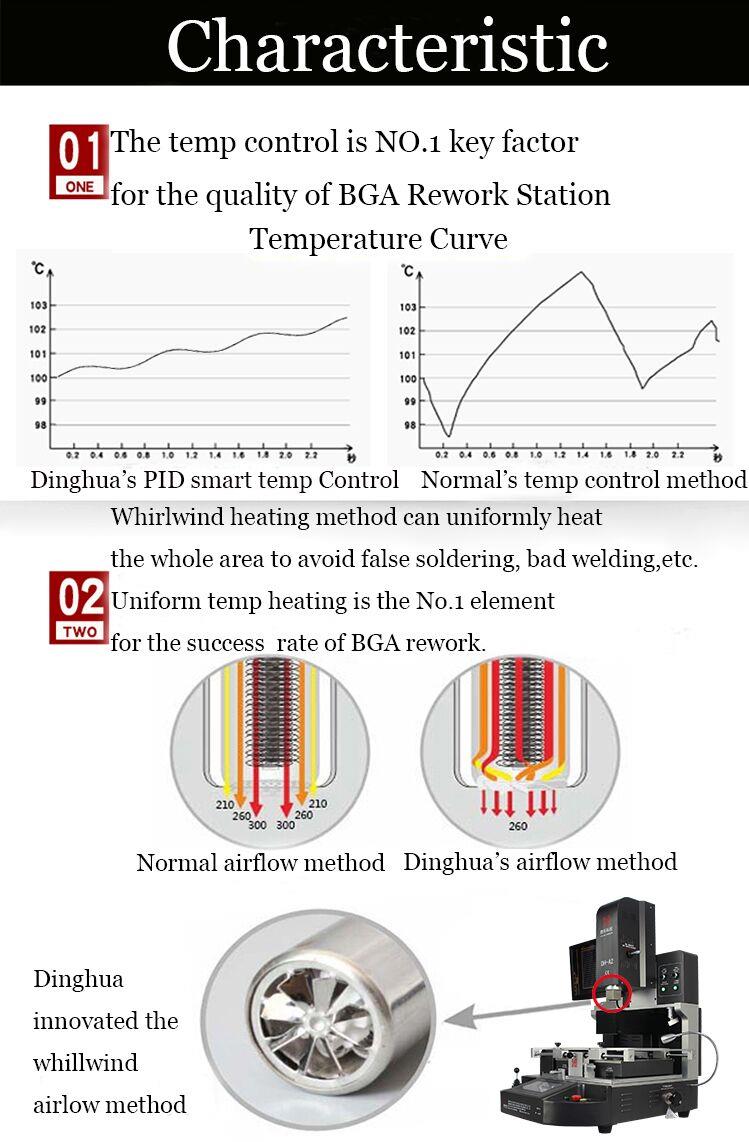

* Rialú go docht ar theocht teasa agus fuaraithe
* Córas optúil ailínithe: gléasta go cruinn laistigh de 0.01mm
* Éasca le feidhmiú. Is féidir le duine ar bith a fhoghlaim chun é a úsáid i 30 nóiméad. Níl aon scil speisialta ag teastáil.
3. Sonraíocht anIR preheating BGA IC sliseanna bain meaisín
| Soláthar cumhachta | 110~240V 50/60Hz |
| Ráta cumhachta | 5400W |
| Leibhéal uathoibríoch | sádróir, dísheoltóir, piocadh suas agus athsholáthar, etc. |
| CCD optúil | uathoibríoch le friothálacha sliseanna |
| Rith rialú | PLC (Mitsubishi) |
| spásáil sliseanna | 0.15mm |
| Scáileán tadhaill | curves le feiceáil, am agus socrú teochta |
| Méid PCBA ar fáil | 22*22~400*420mm |
| méid sliseanna | 1*1~80*80mm |
| Meáchan | thart ar 74kg |
4. Sonraí i dtaobhIR preheating BGA IC sliseanna bain meaisín

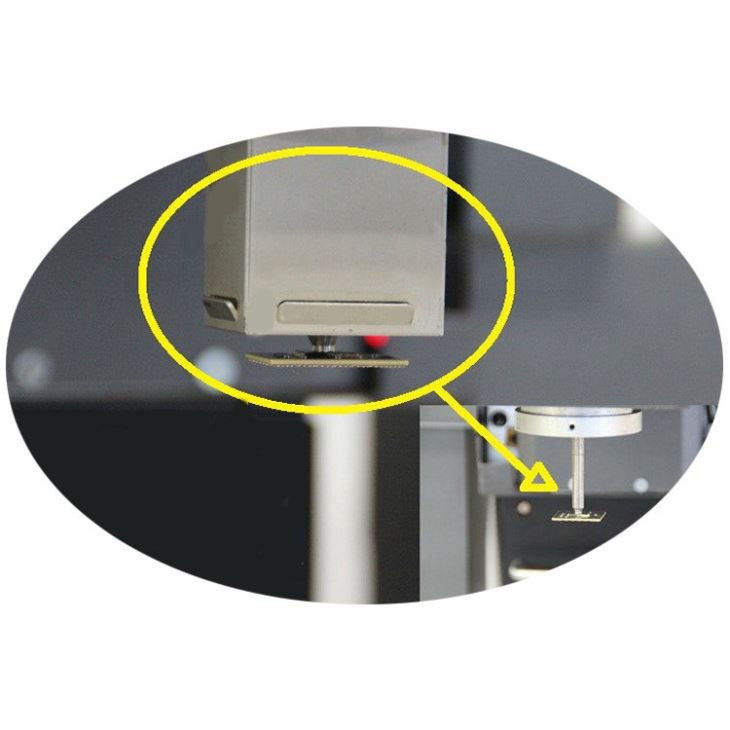

1. Barr-aer te agus suancaire folúis suiteáilte le chéile, rud a bhailíonn sliseanna/comhpháirt lena ailíniú go háisiúil.
2. CCD optúil le fís scoilte do na poncanna sin ar shlis vs máthairchlár íomháithe ar scáileán monatóra.
3. An scáileán taispeána le haghaidh sliseanna (BGA, IC, POP agus SMT, etc.) vs poncanna a mháthairchlár comhoiriúnaithe ailínithe roimh sádráil.

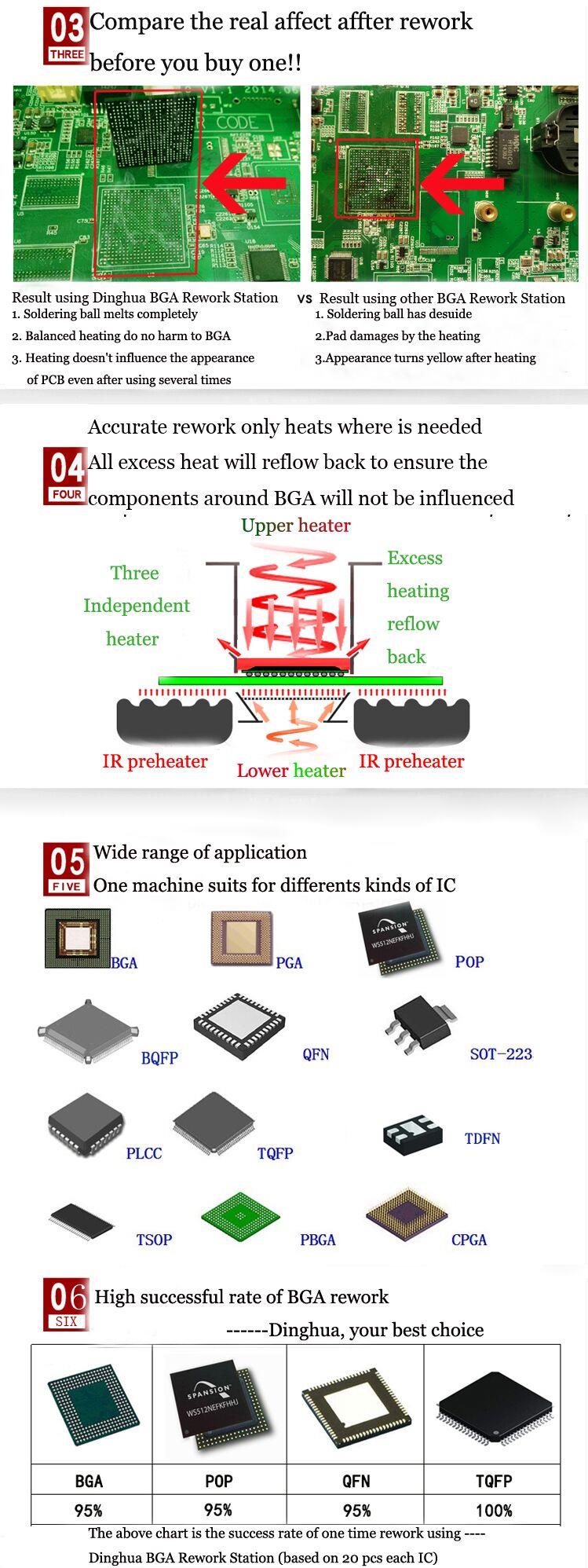

4. 3 chrios téimh, criosanna aer te uachtair, aer te níos ísle agus criosanna réamhthéamh IR, ar féidir a úsáid le haghaidh motherboard beag iPhone, chomh maith, suas go dtí ríomhaire agus príomhchláir teilifíse, etc.
5. Crios preheating IR clúdaithe ag cruach-mogalra, a dhéanann eilimintí teasa go cothrom agus níos sábháilte.
6. Comhéadan oibríochta le haghaidh socrú ama agus teochta, is féidir próifílí teochta a stóráil suas le 50,000 grúpa.
5. Cén fáth Roghnaigh Ár Uathoibríoch SMD SMT stiúir BGA stáisiún rework?
6. Deimhniú meaisín deisiúcháin ríomhaire an chórais athoibrithe BGA
Deimhnithe UL, E-MARK, CCC, FCC, CE ROHS. Idir an dá linn, chun an córas cáilíochta a fheabhsú agus a chomhlánú, tá deimhniú iniúchta ar an láthair ISO, GMP, FCCA, C-TPAT tar éis dul thar Dinghua.
7. Pacáil & Loingsiú Uathoibríoch BGA meaisín reballing rework
8. Loingsiú do stáisiún athoibrithe BGA
DHL, TNT, FEDEX, SF, iompar farraige agus línte speisialta eile, etc. Más mian leat téarma loingseoireachta eile, inis dúinn le do thoil. Tabharfaimid tacaíocht duit.
9. Téarmaí Íocaíochta
Aistriú bainc, Western Union, Cárta Creidmheasa. Cuir in iúl dúinn má tá tacaíocht eile uait.
10. An t-eolas ábhartha le haghaidh ameaisín deisiúcháin BGA infridhearg athbhailithe uathoibríoch
Is féidir úsáid a bhaint as stáisiún athoibrithe BGA a roinnt go garbh i dtrí chéim: dísoldering, socrúchán, agus sádráil. Anseo thíos, glacaimid stáisiún athoibrithe BGA DH-A2 mar shampla:
dídhíol:
1, Ullmhú le haghaidh Deisiúchán:Aimsigh an nozzle aeir a bheidh le húsáid chun an sliseanna BGA atá á dheisiú. Socraítear an teocht athoibre de réir cibé an úsáideann an custaiméir sádróir luaidhe nó saor ó luaidhe, toisc go bhfuil pointe leá na liathróidí solder luaidhe 183 céim i gcoitinne, agus tá pointe leá na liathróidí solder saor ó luaidhe thart ar 217 céim . Deisigh an motherboard PCB ar ardán athoibrithe BGA agus ailíniú an láthair léasair dearg i lár an tslis BGA. Ísligh an ceann socrúcháin chun an airde socrúcháin cheart a chinneadh.
2, Socraigh an Teocht Dísoldering:Stóráil an socrú teochta ionas gur féidir é a mheabhrú le haghaidh deisiúcháin sa todhchaí. Go ginearálta, is féidir an teocht le haghaidh dí-éillithe agus sádrála a shocrú ar an luach céanna.
3, Tosaigh ag Dídhíol:Athraigh go mód díchóimeála ar an gcomhéadan scáileán tadhaill agus cliceáil ar an gcnaipe deisiúcháin. Laghdóidh an ceann téimh go huathoibríoch chun an sliseanna BGA a théamh.
4, Críochnú:Cúig soicind sula dtiocfaidh deireadh leis an timthriall teochta, fuaimfidh an meaisín aláram. Nuair a bheidh an cuar teochta críochnaithe, roghnóidh an nozzle an sliseanna BGA go huathoibríoch, agus ardóidh an ceann socrúcháin an BGA go dtí an suíomh tosaigh. Is féidir leis an oibreoir an sliseanna BGA a nascadh leis an mbosca ábhair ansin. Tá an dísoldering críochnaithe anois.
Socrúchán agus Sádráil:
1, Ullmhú Socrúcháin:Tar éis an bhaint stáin ón eochaircheap a bheith críochnaithe, bain úsáid as sliseanna BGA nua nó sliseanna BGA ath-bhailithe. Deisigh an motherboard PCB agus cuir an BGA ar an eochaircheap thart ar.
2, Socrúchán Tosaigh:Téigh go modh socrúcháin, cliceáil ar an gcnaipe tosaigh, agus bogfaidh an ceann socrúcháin síos. Déanfaidh an nozzle an sliseanna BGA a phiocadh suas go huathoibríoch agus é a aistriú go dtí an suíomh tosaigh.
3, Ailíniú Optúil:Oscail an lionsa ailíniú optúil, coigeartaigh an micriméadair, agus ailínigh an PCB ar na haiseanna X agus Y. Coigeartaigh an uillinn BGA leis an uillinn R. Is féidir na liathróidí solder (ar taispeáint i gorm) ar an BGA agus na hailt solder (ar taispeáint i buí) ar an eochaircheap a fheiceáil i dathanna éagsúla ar an taispeáint. Tar éis a choigeartú ionas go mbeidh na liathróidí solder agus na hailt forluí go hiomlán, cliceáil ar an gcnaipe "Ailíniú Críochnaithe" ar an scáileán tadhaill.
4, Críochnú:Déanfaidh an ceann socrúcháin ísliú go huathoibríoch, cuir an BGA ar an eochaircheap, agus an bhfolús a mhúchadh. Ardóidh an cloigeann ansin faoi 2-3mm agus cuirfear tús leis an téamh. Nuair a bheidh an cuar teochta críochnaithe, ardóidh an ceann téimh go dtí an suíomh tosaigh. Tá sádráil críochnaithe.
sádráil:
Úsáidtear an fheidhm seo le haghaidh BGAanna atá sádráilte go dona mar gheall ar theocht íseal agus a dteastaíonn aththéamh orthu.
1, Ullmhúchán:Deisigh an bord PCB ar an ardán athoibre agus cuir an ponc dearg léasair i lár an tslis BGA.
2, Tosaigh Sádráil:Socraigh an teocht, aistrigh go modh táthú, agus cliceáil tús. Laghdóidh an ceann téimh go huathoibríoch. Tar éis dul i dteagmháil le sliseanna BGA, ardóidh sé 2-3mm agus ansin cuirfear tús leis an téamh.
3, Críochnú:Tar éis an cuar teochta a bheith críochnaithe, ardóidh an ceann téimh go huathoibríoch go dtí an suíomh tosaigh. Tá an sádráil críochnaithe anois.
