Stáisiún Deisiúcháin IR6500 BGA
1. IR iomlán le haghaidh sádrála agus dísoldering2. Braiteoir teochta port seachtrach3. Méid an mháthairchláir ar fáil: 360 * 300mm4. Stóráiltear próifílí teochta
Cur síos

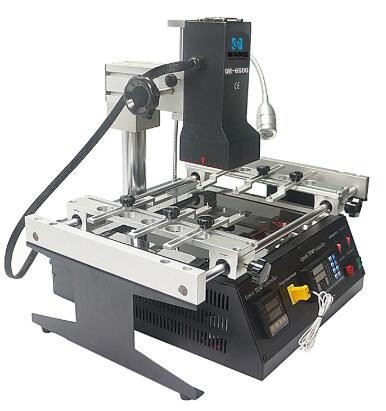

Stáisiún deisithe IR6500 BGA
Ar a dtugtar an IR 6500 freisin gnéithe DH-6500 le 2 chrios téimh IR, 2 ríomhaire de phainéil teochta agus tábla seasta PCB mór suiteáilte daingneáin uilíocha do mhéideanna éagsúla PCB, a úsáidtear go forleathan le haghaidh fón póca, leabhar nótaí agus leictreonaic eile.
An DH{0}} tá sé difriúil ar chlé, ar dheis agus ar chúl
An téimh uachtair IR ceirmeach, tonnfhad 2 ~ 8um, is é an t-achar teasa suas le 80 * 80mm, iarratas ar Xbox, motherboard cluichíochta consól, agus deisiú sliseanna-leibhéal eile.
Na daingneáin uilíocha, 6 phíosa cinn le notch beag agus bioráin tanaí & ardaithe, is féidir a úsáid le haghaidh motherboards neamhrialta a shocrú ar an mbinse oibre, is féidir leis an méid PCB a bheith suas le 300 * 360mm.
Maidir le motherboards seasta, is cuma cé chomh PCB le cruth ar bith, is féidir a shocrú ar agus le haghaidh sádrála
dísoldering
Is é 200 * 240mm an limistéar teasa bun, clúdaithe ag sciath gloine frith-teocht, is féidir an chuid is mó de na motherboards a úsáid air.
2 rialtóir teochta le haghaidh socrú ama agus teocht an mheaisín, is féidir 4 chrios teochta a shocrú do gach próifíl teochta, agus is féidir 10 ngrúpa de phróifílí teochta a shábháil.
Paraiméadair stáisiún deisiúcháin IR6500 BGA:
| Soláthar cumhachta | 110~250V +/-10% 50/60Hz |
| Cumhacht | 2500W |
| Criosanna Téimh | 2 IR |
| PCB ar fáil | 300*360mm |
| Comhpháirteanna méid | 2*2~78*78mm |
| Meáchan glan | 16kg |
FQA de stáisiún deisiúcháin IR6500 BGA:
C: Más gá dom 110V a shuiteáil ar an meaisín, an bhfuil sé ceart go leor?
C: Cé mhéad le haghaidh 50 tacair?
C: An féidir a fhios agam conas é a úsáid tar éis a cheannach?
C: An féidir liom a cheannach go díreach ó do thír?
Roinnt scileanna faoi stáisiún deisiúcháin IR6500 BGA:
Seo a leanas tabhairt isteach ár múnlaí díola te cineál aer te:
Tá téamh aer te an stáisiúin athoibrithe aer te BGA bunaithe ar phrionsabal an aistrithe teasa aeir, ag baint úsáide as rialuithe téimh ardchruinneas agus inrialaithe chun an méid aeir agus an luas aeir a choigeartú chun téamh aonfhoirmeach agus rialaithe a bhaint amach. Is é an chúis atá leis ná go mbeidh difríocht teocht áirithe ag an teocht a chuirtear ar aghaidh chuig an gcuid liathróid solder den sliseanna BGA ná an t-asraon aer te. Nuair a shocraigh muid an teocht le teas, (toisc go bhfuil teocht rialaithe teochta difriúla sainmhínithe ag monaróirí éagsúla ar an meaisín, tá na ceanglais teochta áirithe An difríocht san Airteagal seo, úsáidtear na sonraí san Airteagal seo go léir i múnlaí Hongsheng), ní mór dúinn a chur san áireamh. tabhair cuntas ar na heilimintí thuas (a dúirt muid ceartú teochta), agus ní mór dúinn freisin tuiscint a fháil ar fheidhmíocht coirníní stáin, i socrú na n-ailt teochta idirdhealaitheacha (sonrach Maidir leis an modh socraithe, féach le do thoil treoir theicniúil an mhonaróra). Nuair nach dtuigimid pointe leá an liathróid solder, déanaimid an t-alt teocht uasta a choigeartú go príomha. Gcéad dul síos, luach socraithe (250 céim saor ó luaidhe agus 215 céim le haghaidh luaidhe), Rith an stáisiún athoibrithe BGA le haghaidh téamh tástála, aird a thabhairt nuair a théamh, le haghaidh bord nua, mura bhfuil a fhios agat an lamháltas teochta, ní mór duit. monatóireacht a dhéanamh ar an bpróiseas teasa ar fad, nuair a bheidh an teocht Nuair a ardú os cionn 200 céim, breathnú ar an bpróiseas leá an liathróid solder ón taobh.
Má fheiceann tú go bhfuil an liathróid solder geal, agus go bhfuil an liathróid solder ag leá suas agus síos (is féidir leat é a fheiceáil freisin ón bpaiste in aice leis an BGA, déan teagmháil leis go réidh le tweezers, más féidir an paiste a dhíláithriú, cruthaíonn sé go bhfuil an teocht tar éis an ceanglas a bhaint amach), i Nuair a bhíonn an liathróid solder den sliseanna BGA leáite go hiomlán, is léir go bhfuil an sliseanna BGA faoi deara go doirteal síos. Ag an am seo, ní mór dúinn an teocht atá ar taispeáint ar an ionstraim nó ar scáileán tadhaill an mheaisín agus am oibriúcháin an mheaisín a thaifeadadh agus an teocht uasta leáite a thaifeadadh ag an am seo, agus Taifead a dhéanamh ar an am reáchtála, mar shampla, an tá an teocht is airde ag rith ar feadh 20 soicind, agus ansin cuir 10-20 soicind leis an mbonn seo, is féidir leat teocht an-idéalach a fháil!
Conclúid: Nuair a bhíonn BGA á dhéanamh, tosaíonn an liathróid solder a scaradh nuair a shroicheann sé an t-alt teocht uasta ar feadh N soicind, agus ní mór ach an t-alt teocht uasta den chuar teochta a shocrú go dtí an teocht uasta tairiseach teocht N + 20 soicind. Le haghaidh nósanna imeachta eile, féach le do thoil chuig an monaróir Paraiméadair cuar teochta ar choinníoll. Faoi imthosca gnáth, déantar an próiseas iomlán sádrála luaidhe a rialú ag thart ar 210 soicind, agus déantar an rialú saor ó luaidhe a rialú ag thart ar 280 soicind. Níor chóir go mbeadh an t-am ró-fhada. Má tá sé ró-fhada, féadfaidh sé damáiste neamhriachtanach a dhéanamh do PCB agus BGA araon!
